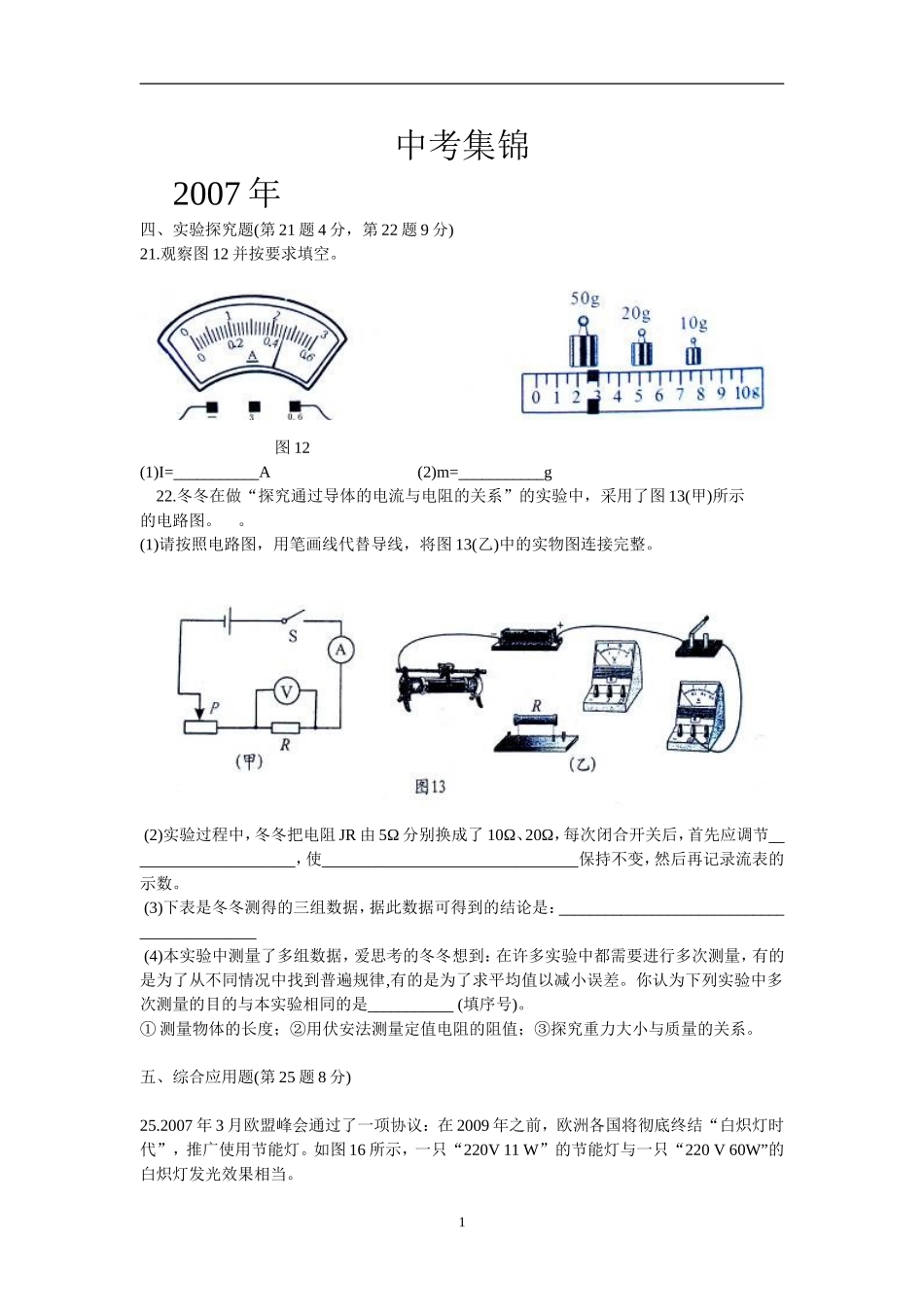

1中考集锦2007年四、实验探究题(第21题4分，第22题9分)21.观察图12并按要求填空。图12(1)I=___________A(2)m=___________g22.冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了图13(甲)所示的电路图。。(1)请按照电路图，用笔画线代替导线，将图13(乙)中的实物图连接完整。(2)实验过程中，冬冬把电阻JR由5Ω分别换成了10Ω、20Ω，每次闭合开关后，首先应调节______________________，使_________________________________保持不变，然后再记录流表的示数。(3)下表是冬冬测得的三组数据，据此数据可得到的结论是：____________________________________________(4)本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律,有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是___________(填序号)。①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究重力大小与质量的关系。五、综合应用题(第25题8分)25.2007年3月欧盟峰会通过了一项协议：在2009年之前，欧洲各国将彻底终结“白炽灯时代”，推广使用节能灯。如图16所示，一只“220V11W”的节能灯与一只“220V60W”的白炽灯发光效果相当。2(1)兰兰的台灯用的是“220V60W”的白炽灯，它正常发光时的电流是多少?(2)兰兰用一只11W的节能灯取代了台灯上的白炽灯，一年中台灯工作的时间2000h算，可节约多少度电?(3)兰兰了解到白炽灯的发光效率大约只有8％，图17表示了它工作时的能量转化情况，请计算这尽60w的白炽灯一年工作2000h，会白白浪费掉多少电能?2008年四、实验探究题（21题歌5分，22题7分）21、现要保持电压U不变，探究电流I随电阻R变化的情况．(1)要求：第一次是把15Ω的电阻接人电路，调节滑动变阻器的阻值，使电压表的示数为2.5V，读取电流表示数，请你根据要求在如图8中连接第一次实验所需的电路．(2)若将15Ω的电阻换成10Ω的电阻后，a．闭合开关，电压表的示数将b．按照你连接的电路，你应该向移动滑动变阻器的滑片．并详细叙述你接下来的操作过程：22、利用身边的物品、廉价的材料进行物理实验，探究物理规律，是学习物理的好方法。给你一个透明玻璃杯、一支一端削尖的铅笔、几张白纸、足够的水，请你选用这几种器材，设计两个不同原理的小实验来研究或说明相关的物理问题。实验器材研究或说明的物理问题实验1实验2五、综合应用题（每小题9分，共18分）23、电热炉内有两个阻值分别为R1=60Ω和R2=120Ω的发热电阻，用一个旋转开关可以实现电热炉多档位工作的要求。将电热炉接入家庭电路中。(1)当电热炉只有发热电阻R1工作时，通过它的电流是多大?(2)若要求电热炉发热功率最大，R1、R2应怎样连接?求出这个最图8图93大功率值。(3)图9是这个电热炉的工作原理图，其中的旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指向图中位置C时，金属滑片将3、4触点接通，同时也将8、9触点接通。试分析旋转开关的箭头指向何位置时，电热炉的功率最大?2009年四、实验探究题(第22题8分)22.在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图13所示的器材进行实验。(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是和。(3)改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．电流表的示数为0.5A，电压表的示数如图14所示，则R3=Ω，实验测得值应为Rx=Ω。(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如图15所示的电路。测量时．闭合S1,将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx=（I1/I2）·R0。小明认真分析电路后发现小亮的设计不合理，原因是。五、综合应用题(第25题9分)25...
