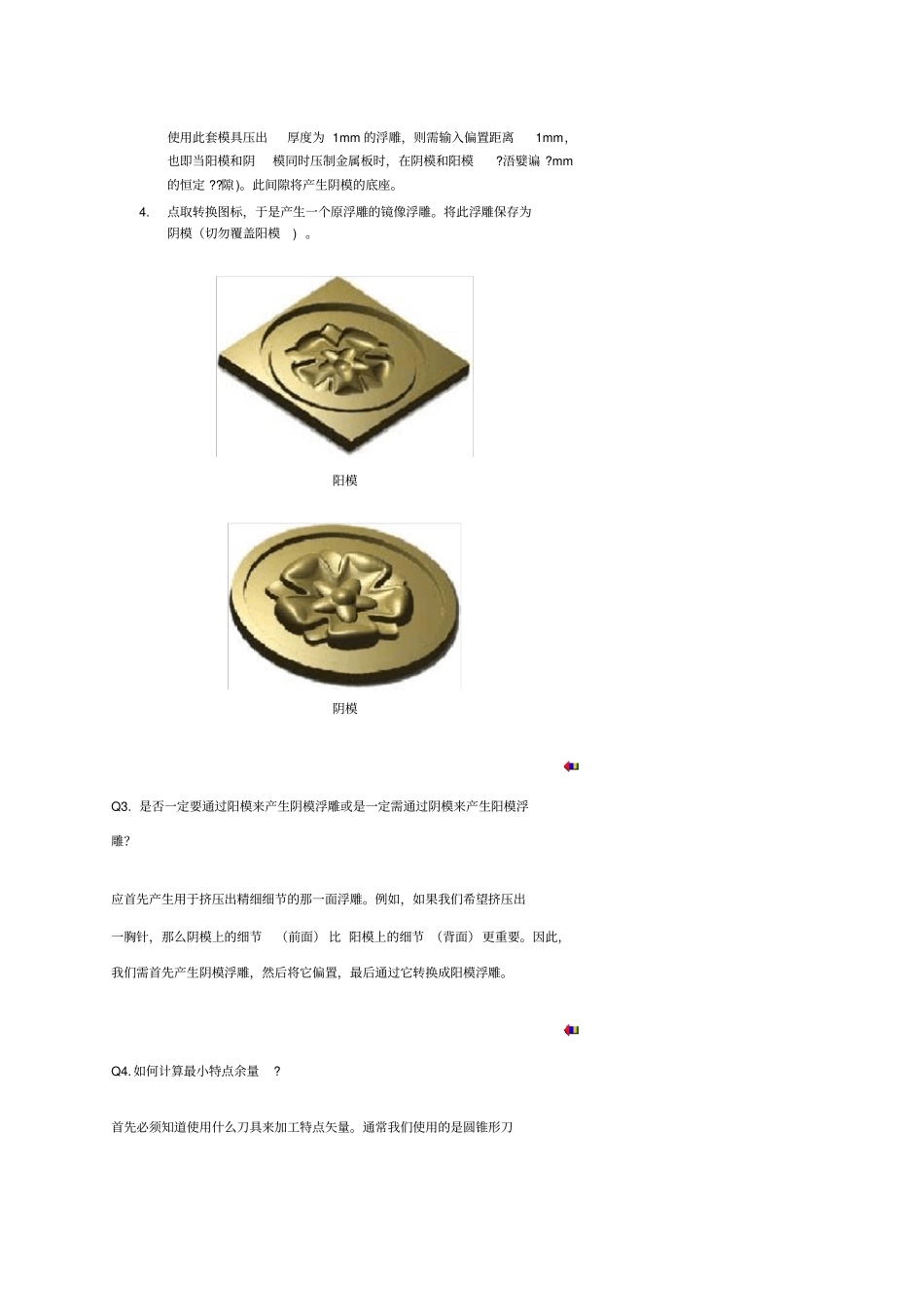

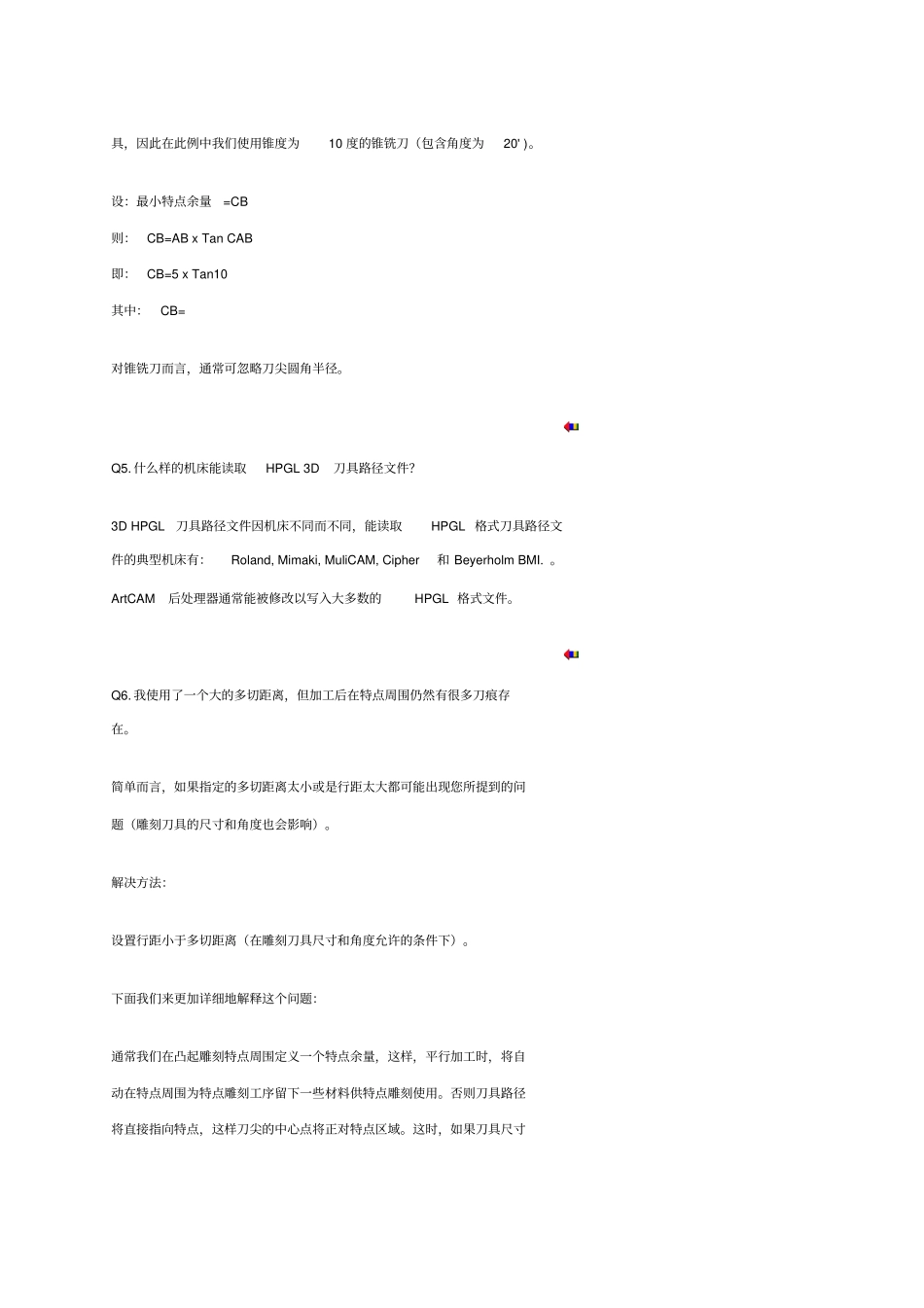

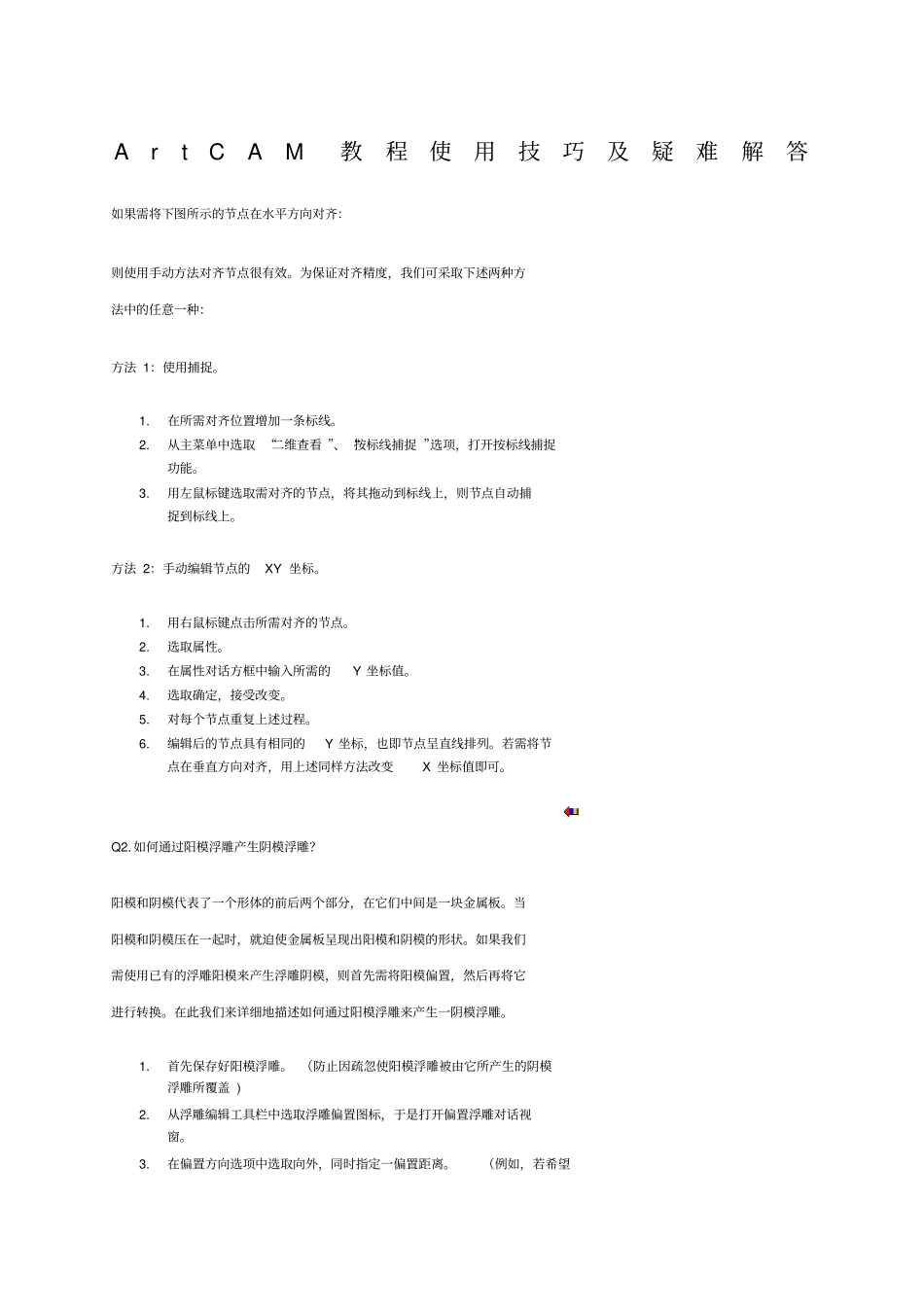

ArtCAM教程使用技巧及疑难解答如果需将下图所示的节点在水平方向对齐：则使用手动方法对齐节点很有效。为保证对齐精度，我们可采取下述两种方法中的任意一种：方法1：使用捕捉。1.在所需对齐位置增加一条标线。2.从主菜单中选取“二维查看”、“按标线捕捉”选项，打开按标线捕捉功能。3.用左鼠标键选取需对齐的节点，将其拖动到标线上，则节点自动捕捉到标线上。方法2：手动编辑节点的XY坐标。1.用右鼠标键点击所需对齐的节点。2.选取属性。3.在属性对话方框中输入所需的Y坐标值。4.选取确定，接受改变。5.对每个节点重复上述过程。6.编辑后的节点具有相同的Y坐标，也即节点呈直线排列。若需将节点在垂直方向对齐，用上述同样方法改变X坐标值即可。Q2.如何通过阳模浮雕产生阴模浮雕？阳模和阴模代表了一个形体的前后两个部分，在它们中间是一块金属板。当阳模和阴模压在一起时，就迫使金属板呈现出阳模和阴模的形状。如果我们需使用已有的浮雕阳模来产生浮雕阴模，则首先需将阳模偏置，然后再将它进行转换。在此我们来详细地描述如何通过阳模浮雕来产生一阴模浮雕。1.首先保存好阳模浮雕。（防止因疏忽使阳模浮雕被由它所产生的阴模浮雕所覆盖)2.从浮雕编辑工具栏中选取浮雕偏置图标，于是打开偏置浮雕对话视窗。3.在偏置方向选项中选取向外，同时指定一偏置距离。（例如，若希望使用此套模具压出厚度为1mm的浮雕，则需输入偏置距离1mm，也即当阳模和阴模同时压制金属板时，在阴模和阳模?浯嬖谝?mm的恒定??隙)。此间隙将产生阴模的底座。4.点取转换图标，于是产生一个原浮雕的镜像浮雕。将此浮雕保存为阴模（切勿覆盖阳模)。阳模阴模Q3.是否一定要通过阳模来产生阴模浮雕或是一定需通过阴模来产生阳模浮雕？应首先产生用于挤压出精细细节的那一面浮雕。例如，如果我们希望挤压出一胸针，那么阴模上的细节（前面）比阳模上的细节（背面）更重要。因此，我们需首先产生阴模浮雕，然后将它偏置，最后通过它转换成阳模浮雕。Q4.如何计算最小特点余量?首先必须知道使用什么刀具来加工特点矢量。通常我们使用的是圆锥形刀具，因此在此例中我们使用锥度为10度的锥铣刀（包含角度为20')。设：最小特点余量=CB则：CB=ABxTanCAB即：CB=5xTan10其中：CB=对锥铣刀而言，通常可忽略刀尖圆角半径。Q5.什么样的机床能读取HPGL3D刀具路径文件？3DHPGL刀具路径文件因机床不同而不同，能读取HPGL格式刀具路径文件的典型机床有：Roland,Mimaki,MuliCAM,Cipher和BeyerholmBMI.。ArtCAM后处理器通常能被修改以写入大多数的HPGL格式文件。Q6.我使用了一个大的多切距离，但加工后在特点周围仍然有很多刀痕存在。简单而言，如果指定的多切距离太小或是行距太大都可能出现您所提到的问题（雕刻刀具的尺寸和角度也会影响）。解决方法：设置行距小于多切距离（在雕刻刀具尺寸和角度允许的条件下）。下面我们来更加详细地解释这个问题：通常我们在凸起雕刻特点周围定义一个特点余量，这样，平行加工时，将自动在特点周围为特点雕刻工序留下一些材料供特点雕刻使用。否则刀具路径将直接指向特点，这样刀尖的中心点将正对特点区域。这时，如果刀具尺寸又大，则势必有一部分特点被切除。曲面精加工通常使用球头刀来完成，然而，不允许刀具进入特点余量所指定范围。因此刀具无法接近那些靠近特点余量指定范围的一些区域（也就是说，不允许太靠近特点）来切除这部分材料。在后续加工过程中，雕刻刀具路径所指定的加工范围又仅限于特点和特点余量所指定的范围，并不加工其它区域，而其它刀具路径又不能加工特点和特点余量所指定的区域，这样即在浮雕上留下一些刀痕。下图为此问题的图解：图中红色的材料仅可通过设置多切距离选项在特点加工过程中切除。首先，我们必须定义一多切距离。它决定了向特点余量范围外偏置多远，以切除刀痕。下面范例中，我们设置多切距离为：这种设置适合于切除由半径为1mm的球头刀所留下的残留材料。通常，多切距离应大于精加工刀具的刀具半径。下图所示为使用多切距离为加工字母"M"时所产生的刀具路径模拟图象：?雕刻刀具路径是靠近字母"M"的红色线段，其它的红色线段为多切刀具路径部分...
