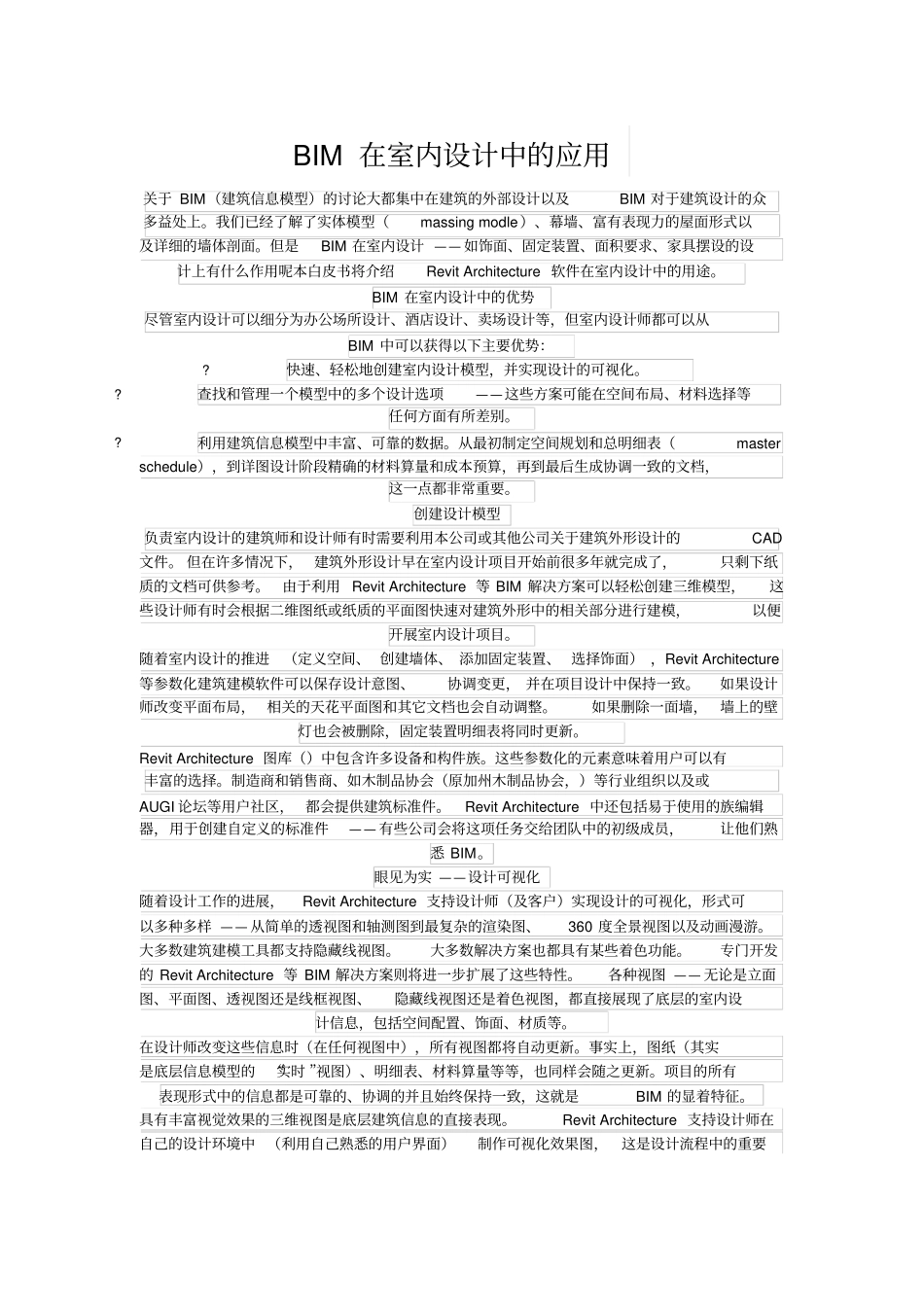

BIM在室内设计中的应用VIP免费

BIM在室内设计中的应用关于BIM（建筑信息模型）的讨论大都集中在建筑的外部设计以及BIM对于建筑设计的众多益处上。我们已经了解了实体模型（massingmodle）、幕墙、富有表现力的屋面形式以及详细的墙体剖面。但是BIM在室内设计——如饰面、固定装置、面积要求、家具摆设的设计上有什么作用呢本白皮书将介绍RevitArchitecture软件在室内设计中的用途。BIM在室内设计中的优势尽管室内设计可以细分为办公场所设计、酒店设计、卖场设计等，但室内设计师都可以从BIM中可以获得以下主要优势：?快速、轻松地创建室内设计模型，并实现设计的可视化。?查找和管理一个模型中的多个设计选项——这些方案可能在空间布局、材料选择等任何方面有所差别。?利用建筑信息模型中丰富、可靠的数据。从最初制定空间规划和总明细表（masterschedule），到详图设计阶段精确的材料算量和成本预算，再到最后生成协调一致的文档，这一点都非常重要。创建设计模型负责室内设计的建筑师和设计师有时需要利用本公司或其他公司关于建筑外形设计的CAD文件。但在许多情况下，建筑外形设计早在室内设计项目开始前很多年就完成了，只剩下纸质的文档可供参考。由于利用RevitArchitecture等BIM解决方案可以轻松创建三维模型，这些设计师有时会根据二维图纸或纸质的平面图快速对建筑外形中的相关部分进行建模，以便开展室内设计项目。随着室内设计的推进（定义空间、创建墙体、添加固定装置、选择饰面），RevitArchitecture等参数化建筑建模软件可以保存设计意图、协调变更，并在项目设计中保持一致。如果设计师改变平面布局，相关的天花平面图和其它文档也会自动调整。如果删除一面墙，墙上的壁灯也会被删除，固定装置明细表将同时更新。RevitArchitecture图库（）中包含许多设备和构件族。这些参数化的元素意味着用户可以有丰富的选择。制造商和销售商、如木制品协会（原加州木制品协会，）等行业组织以及或AUGI论坛等用户社区，都会提供建筑标准件。RevitArchitecture中还包括易于使用的族编辑器，用于创建自定义的标准件——有些公司会将这项任务交给团队中的初级成员，让他们熟悉BIM。眼见为实——设计可视化随着设计工作的进展，RevitArchitecture支持设计师（及客户）实现设计的可视化，形式可以多种多样——从简单的透视图和轴测图到最复杂的渲染图、360度全景视图以及动画漫游。大多数建筑建模工具都支持隐藏线视图。大多数解决方案也都具有某些着色功能。专门开发的RevitArchitecture等BIM解决方案则将进一步扩展了这些特性。各种视图——无论是立面图、平面图、透视图还是线框视图、隐藏线视图还是着色视图，都直接展现了底层的室内设计信息，包括空间配置、饰面、材质等。在设计师改变这些信息时（在任何视图中），所有视图都将自动更新。事实上，图纸（其实是底层信息模型的“实时”视图）、明细表、材料算量等等，也同样会随之更新。项目的所有表现形式中的信息都是可靠的、协调的并且始终保持一致，这就是BIM的显着特征。具有丰富视觉效果的三维视图是底层建筑信息的直接表现。RevitArchitecture支持设计师在自己的设计环境中（利用自己熟悉的用户界面）制作可视化效果图，这是设计流程中的重要组成部分。无需使用专用工具就能够以三维方式实现设计的可视化，而且可以毫不费力地协调模型/图像，这就是BIM受到室内设计师广泛欢迎的主要原因。StubbinsAssociates设计公司的设计师利用RevitArchitecture实现室内设计的可视化。StubbinsAssociates设计公司（）信息与通信技术部门总监，美国建筑师联合会JeffMillett介绍了公司的室内设计师如何在最近的写字楼装饰项目中费尽心机地处理工作间的高度。工作间的墙构成了室内走廊，但设计师们担心6英尺的设计高度显得过于严肃，影响空间的观感。他们“将相机安放在走廊中”（见以下步骤），然后快速制作了一些着色图像。图像印证了他们的担心，于是他们修改了工作室的高度。Millett说：“如果没有RevitArchitecture，我们根本没时间和资金进行这种设计研究。”在RevitArchitecture中创建相机视图的步骤：?选择下拉菜单“视图”（View）“新建”（New）“相机”(Ca...
