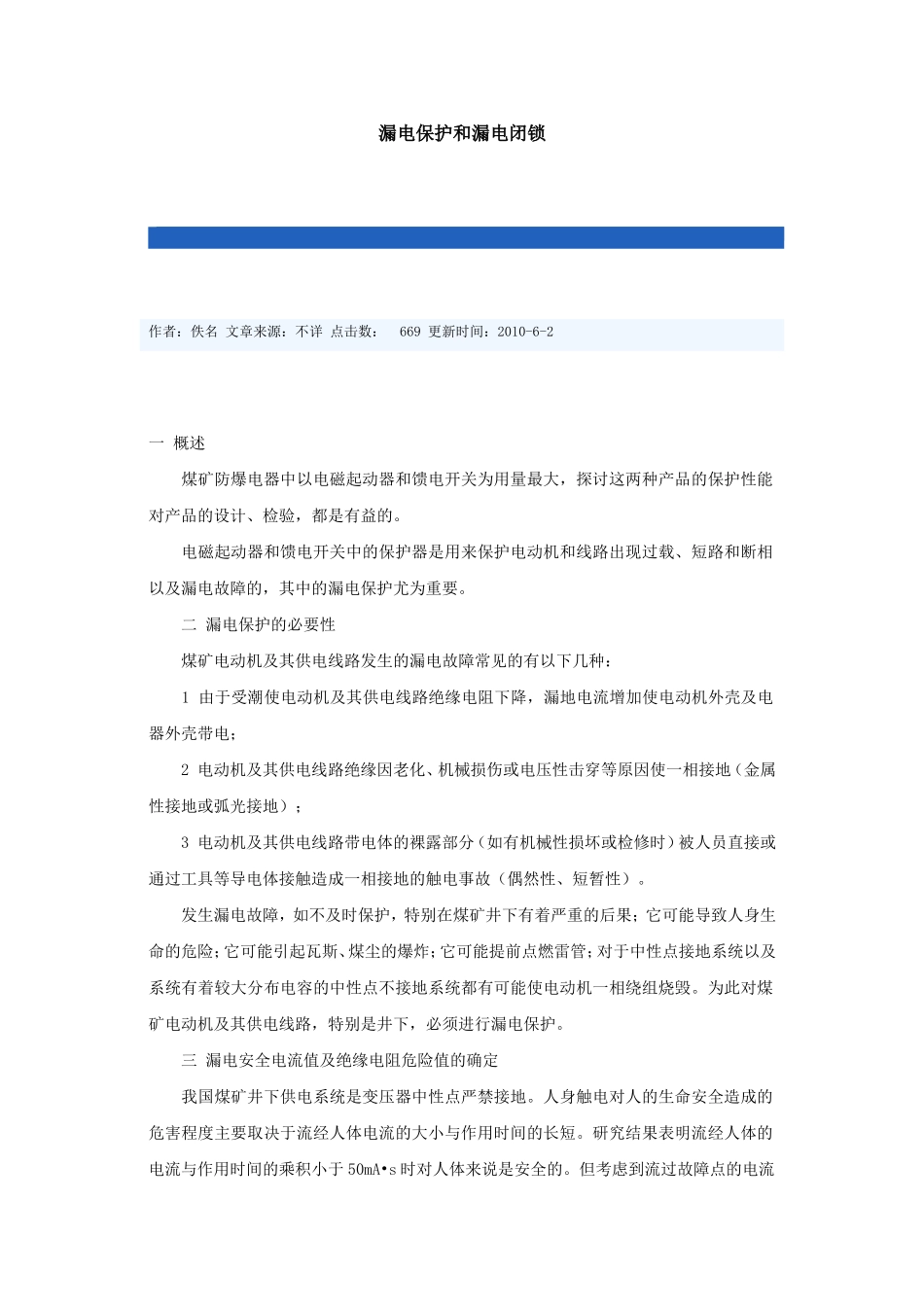

漏电保护和漏电闭锁作者:佚名文章来源:不详点击数:669更新时间:2010-6-2一概述煤矿防爆电器中以电磁起动器和馈电开关为用量最大,探讨这两种产品的保护性能对产品的设计、检验,都是有益的。电磁起动器和馈电开关中的保护器是用来保护电动机和线路出现过载、短路和断相以及漏电故障的,其中的漏电保护尤为重要。二漏电保护的必要性煤矿电动机及其供电线路发生的漏电故障常见的有以下几种:1由于受潮使电动机及其供电线路绝缘电阻下降,漏地电流增加使电动机外壳及电器外壳带电;2电动机及其供电线路绝缘因老化、机械损伤或电压性击穿等原因使一相接地(金属性接地或弧光接地);3电动机及其供电线路带电体的裸露部分(如有机械性损坏或检修时)被人员直接或通过工具等导电体接触造成一相接地的触电事故(偶然性、短暂性)。发生漏电故障,如不及时保护,特别在煤矿井下有着严重的后果;它可能导致人身生命的危险;它可能引起瓦斯、煤尘的爆炸;它可能提前点燃雷管;对于中性点接地系统以及系统有着较大分布电容的中性点不接地系统都有可能使电动机一相绕组烧毁。为此对煤矿电动机及其供电线路,特别是井下,必须进行漏电保护。三漏电安全电流值及绝缘电阻危险值的确定我国煤矿井下供电系统是变压器中性点严禁接地。人身触电对人的生命安全造成的危害程度主要取决于流经人体电流的大小与作用时间的长短。研究结果表明流经人体的电流与作用时间的乘积小于50mA•s时对人体来说是安全的。但考虑到流过故障点的电流不点燃电雷管爆发而引燃瓦斯和煤尘。取一定的安全系数,1975年煤炭工业部正式确认把人体触电电流与作用时间的乘积规定为30mA•s为安全值。因此,从保护人身触电安全的角度出发,30mA•s是规定漏电保护装置主要技术指标的依据。为达到这一指标有三条途径:(1)提高网路对地绝缘电阻;(2)对网路对地分布电容电流采取有效的补偿措施;(3)提高漏电保护装置与馈电开关脱扣装置的跳闸速度。对于中性点不接地系统的人身触电电流IR,在忽略电网对地分布电容的情况下(一般漏电保护装置中均采用电感补偿)IR=3U相/3RR+r绝U::线路相电压RR:人体电阻,可取最小值1千欧;r绝:线路一相对地绝缘电阻值。按IR<30毫安,不难推出在660伏供电系统中r绝≥35千欧,也就是说当每相绝缘电阻值降低到35千欧时,人身触及一相时就有生命危险。三相电网总的绝缘电阻为三相r绝的并联值(11.7千欧),因此规定对660伏供电系统总的绝缘电阻危险值定为11千欧。对于不同电压等级的供电系统有着不同的数值的绝缘电阻危险值,绝缘电阻危险值就是漏电保护整定的动作电阻值。关键词:保护煤矿井下漏电及漏电保护的重要性http://www.RiskMW.com2010-08-1310:43:47互联网浏览:327发布评论(0)摘要:介绍了煤矿井下漏电及漏电保护的重要性。1.问题的提出煤矿井下空间相对狭小,空气相对湿度较大,工作场所潮湿,环境温度高,施工条件差,虽然采用中性点不接地三相电网、装设保护接地网、使用屏蔽电缆、加装必要的闭锁装置、采用合理的电压等级等防漏电措施,但仍不可避免发生井下供电漏电现象。煤矿井下一旦发生漏电,不仅会引起人身触电,还会酿成火灾、煤尘及瓦斯爆炸等恶性事故。因此,必须清醒地认识到井下漏电的危害和采取漏电保护的意义,确保煤矿井下供电的安全。2.造成井下漏电的原因分析煤矿井下造成漏电的根本原因是由于电网绝缘电阻降低所造成的。具体有以下几个方面:(1)对电气设备、电缆的检查维护不细致,操作使用不当造成的漏电。如:带电检修或搬迁电气设备;操作或检修不当造成的弧光接地或是物件遗留在设备内部造成接地;接线工艺差或错误,内部导线绝缘破损及因维修错误导致安全间隙不够等而造成的主回路于外壳相连等;(2)电缆在井下被压、砸、穿刺;过分弯曲使电缆外皮出现裂隙;运行中电缆盘圆或盘“8”字,导致电缆发热,绝缘老化,绝缘性能降低;(3)用电设备、电缆闲置不用时不能定期升井检修或干燥,导致设备、电缆受潮,绝缘降低;(4)开关、电机等处在淋水处造成受潮或进水,使绝缘降低;(5)电气设备、电缆选择不合适,造成长期过载而发热,使其绝缘下降;(6)电缆或开关电器超过额...
