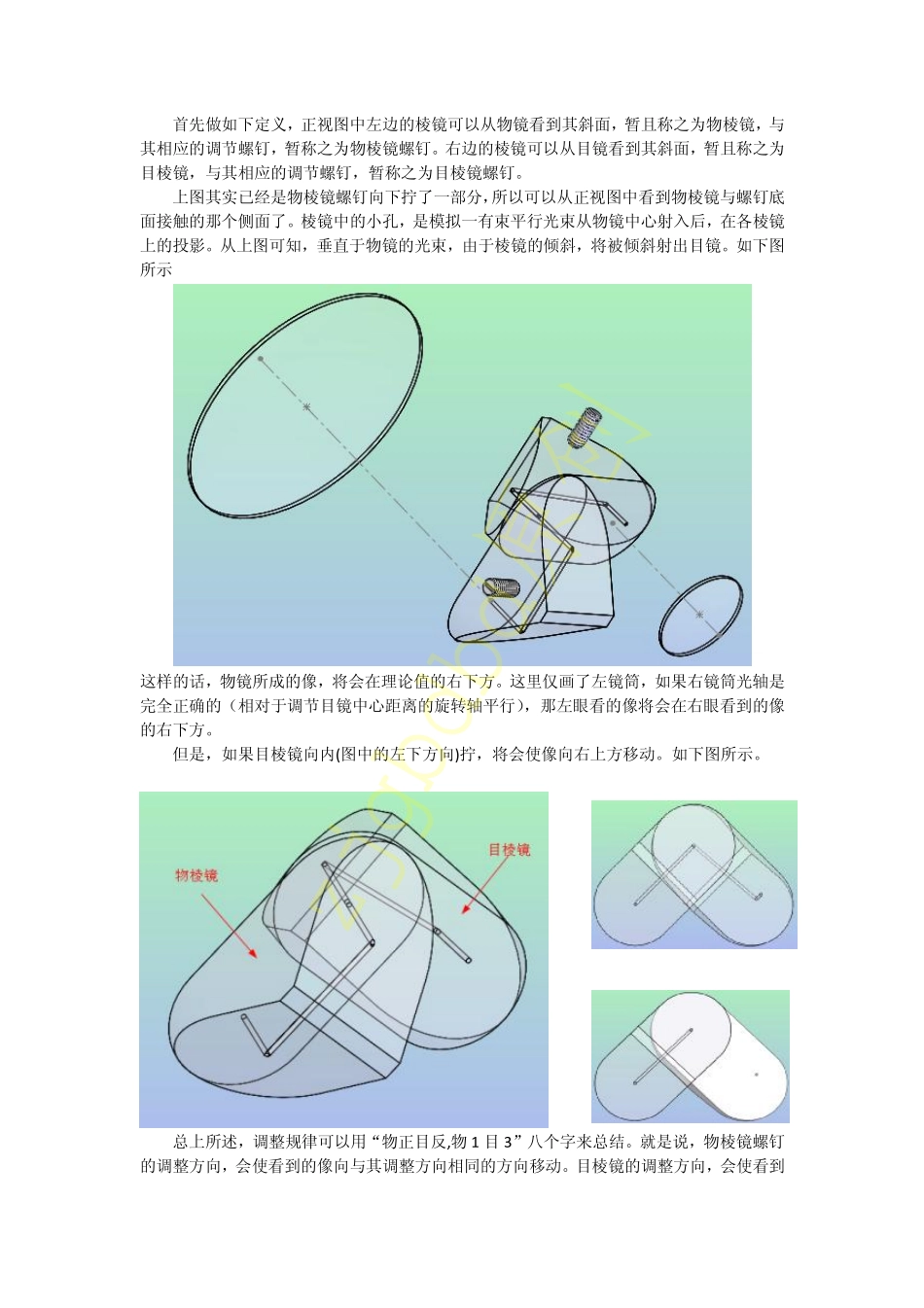

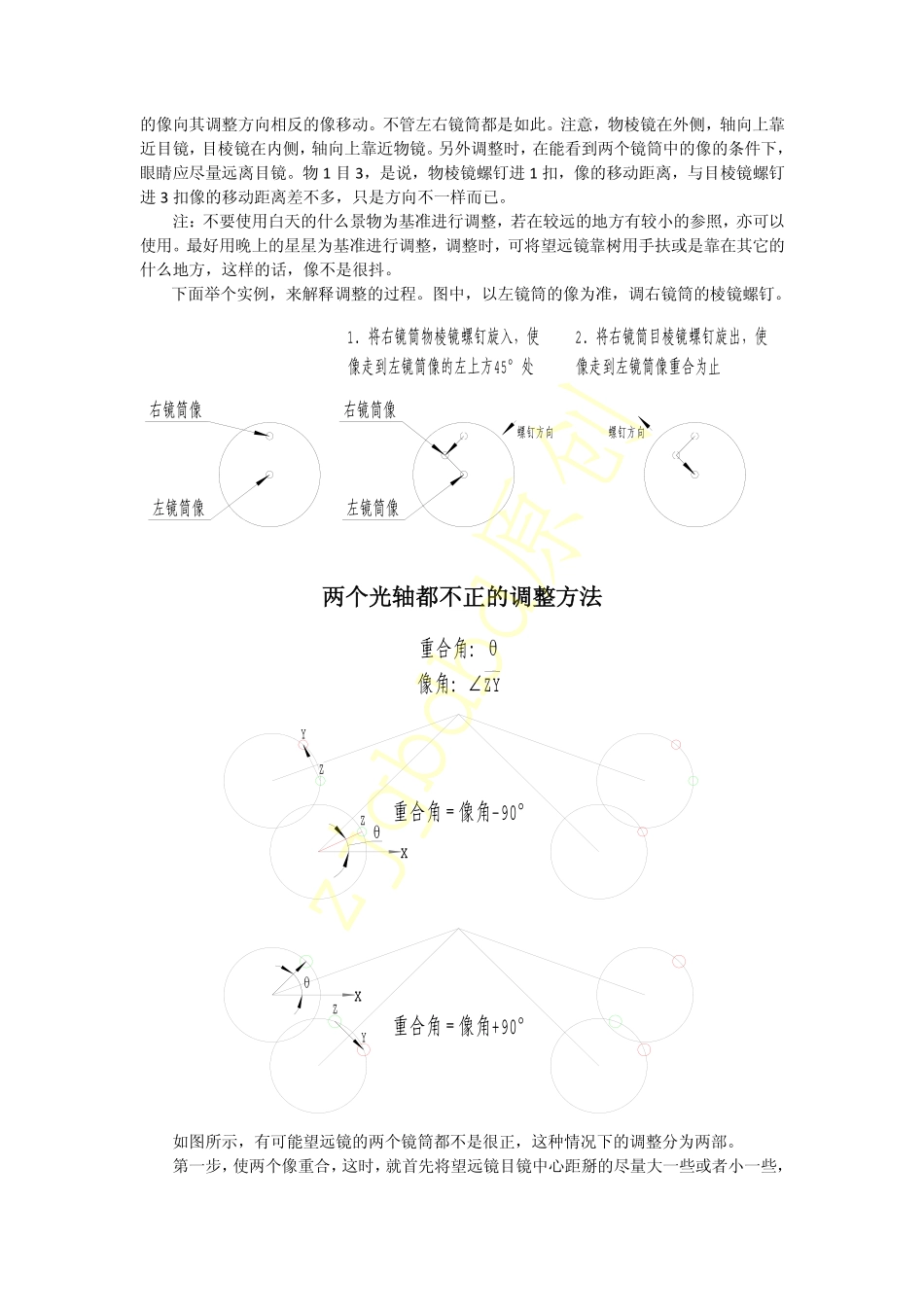

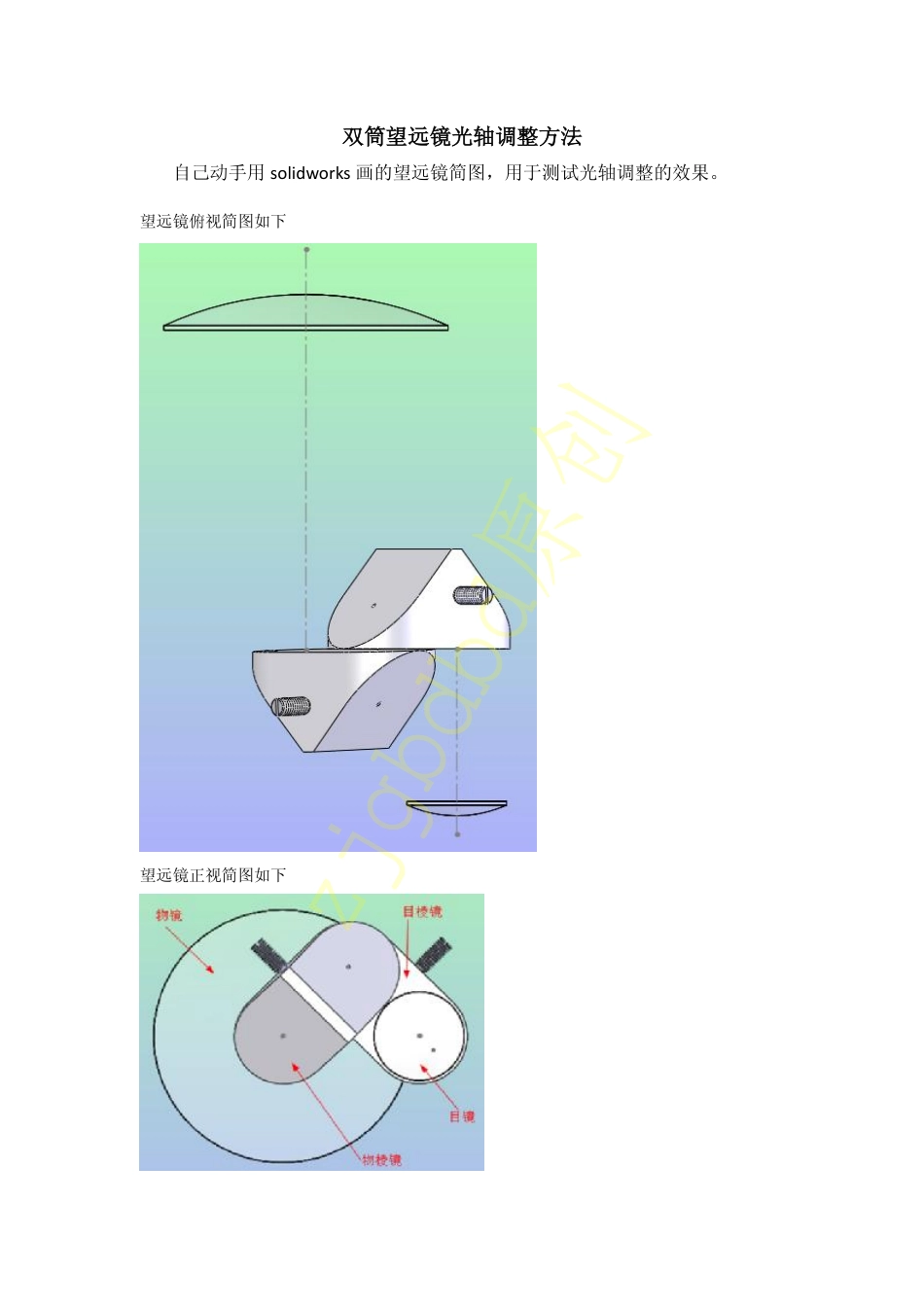

双筒望远镜光轴调整方法自己动手用solidworks画的望远镜简图，用于测试光轴调整的效果。望远镜俯视简图如下望远镜正视简图如下zjgbdbd原创首先做如下定义，正视图中左边的棱镜可以从物镜看到其斜面，暂且称之为物棱镜，与其相应的调节螺钉，暂称之为物棱镜螺钉。右边的棱镜可以从目镜看到其斜面，暂且称之为目棱镜，与其相应的调节螺钉，暂称之为目棱镜螺钉。上图其实已经是物棱镜螺钉向下拧了一部分，所以可以从正视图中看到物棱镜与螺钉底面接触的那个侧面了。棱镜中的小孔，是模拟一有束平行光束从物镜中心射入后，在各棱镜上的投影。从上图可知，垂直于物镜的光束，由于棱镜的倾斜，将被倾斜射出目镜。如下图所示这样的话，物镜所成的像，将会在理论值的右下方。这里仅画了左镜筒，如果右镜筒光轴是完全正确的（相对于调节目镜中心距离的旋转轴平行），那左眼看的像将会在右眼看到的像的右下方。但是，如果目棱镜向内(图中的左下方向)拧，将会使像向右上方移动。如下图所示。总上所述，调整规律可以用“物正目反,物1目3”八个字来总结。就是说，物棱镜螺钉的调整方向，会使看到的像向与其调整方向相同的方向移动。目棱镜的调整方向，会使看到zjgbdbd原创的像向其调整方向相反的像移动。不管左右镜筒都是如此。注意，物棱镜在外侧，轴向上靠近目镜，目棱镜在内侧，轴向上靠近物镜。另外调整时，在能看到两个镜筒中的像的条件下，眼睛应尽量远离目镜。物1目3，是说，物棱镜螺钉进1扣，像的移动距离，与目棱镜螺钉进3扣像的移动距离差不多，只是方向不一样而已。注：不要使用白天的什么景物为基准进行调整，若在较远的地方有较小的参照，亦可以使用。最好用晚上的星星为基准进行调整，调整时，可将望远镜靠树用手扶或是靠在其它的什么地方，这样的话，像不是很抖。下面举个实例，来解释调整的过程。图中，以左镜筒的像为准，调右镜筒的棱镜螺钉。左镜筒像右镜筒像左镜筒像右镜筒像1.将右镜筒物棱镜螺钉旋入，使像走到左镜筒像的左上方45°处螺钉方向螺钉方向2.将右镜筒目棱镜螺钉旋出，使像走到左镜筒像重合为止两个光轴都不正的调整方法θZY重合角＝像角-90°重合角＝像角+90°重合角：θ像角：∠ZYxxθZYZ如图所示，有可能望远镜的两个镜筒都不是很正，这种情况下的调整分为两部。第一步，使两个像重合，这时，就首先将望远镜目镜中心距掰的尽量大一些或者小一些，zjgbdbd原创以眼睛远离目镜20cm以上仍能同时看到两个镜筒中的像为条件的情况下，尽量大或是尽量小。在此，以掰的小一些为例进行讲解，调整以其中的一个镜筒为基准，比如左镜筒，调整右镜筒，使两个像重合。这时可能光轴都不正，只是恰巧在掰的较小的时候正了。这时，光线就不会通过目镜中心，设其通过目镜的点与目镜中心的连线与X轴的夹角为θ(暂且称之为重合角)，这个是未知量，需要求得的。掰大以后，两个像不再重合，左成像点记为Z，右成像点记为Y，记向量ZY对X轴的夹角为像角。则有图中的两个关系式，在此处，重合角＝像角-90。第二步，如果如上图1所示，像角为115度，重合角＝115-90＝25度，此时，就将左镜筒的目棱镜螺钉（位于望远镜内侧）向外拧，右镜筒的物棱镜螺钉（位于望远镜外侧）向内拧，之后将左镜筒外侧棱镜螺钉向外拧，右镜筒内侧棱镜螺钉向内拧，以使像重合。这时，左右两个镜筒光轴都正。注意不管哪种调整趋势，都需要左右一起调整，方能使两个光轴平行。关于调整的距离，设重合掰后，目视两个星星之间的距离为|ZY|，则tzntyw1.3ZYcos(ZY135)tzwtyn1.3ZYsin(ZY135)=≈∠−°=≈∠−°����������������其中，tzn表示(t：调节，z：左，n：内)调节左镜筒内侧的棱镜螺钉，使左眼的像向相应方向移动的距离。求出来的值若大于0，外侧棱镜螺钉向内，内侧棱镜螺钉向外调。若小于0，外侧棱镜螺钉向外，内侧棱镜螺钉向内调。xtzntzwθzjgbdbd原创关于“物1目3”△yL单调内侧棱镜螺钉xy△y△Z△Zα△y△Z单调外侧棱镜螺钉0.4L上图中，斜面上的十字线为光轴的理论通过点，不考虑折射影响0.7tanyLα≈△tan1.7tanZyLLαα=+≈△△/7/32.43Zy=≈△△考虑折射影响与两棱镜斜面有间距的影响0.3ta...
