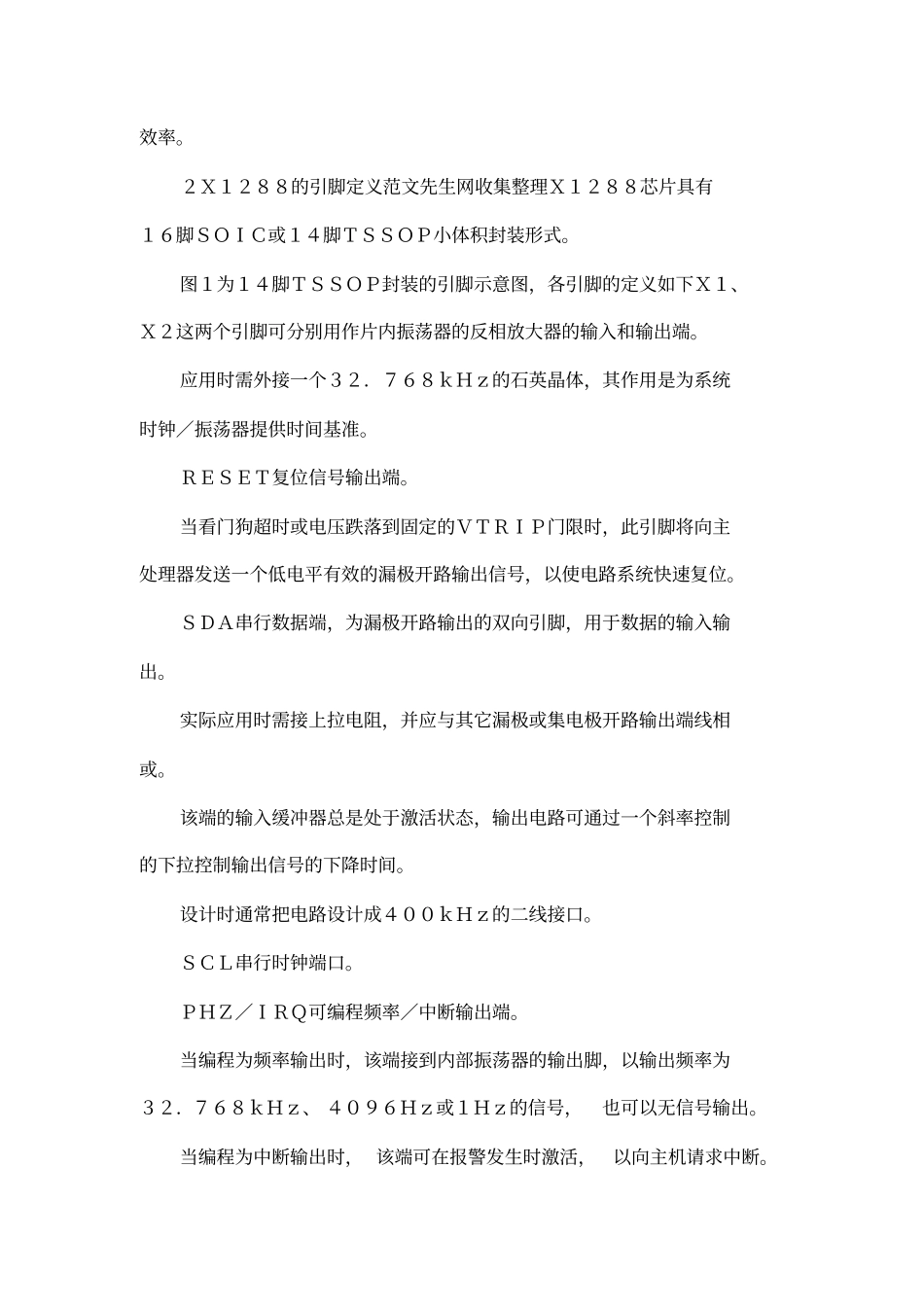

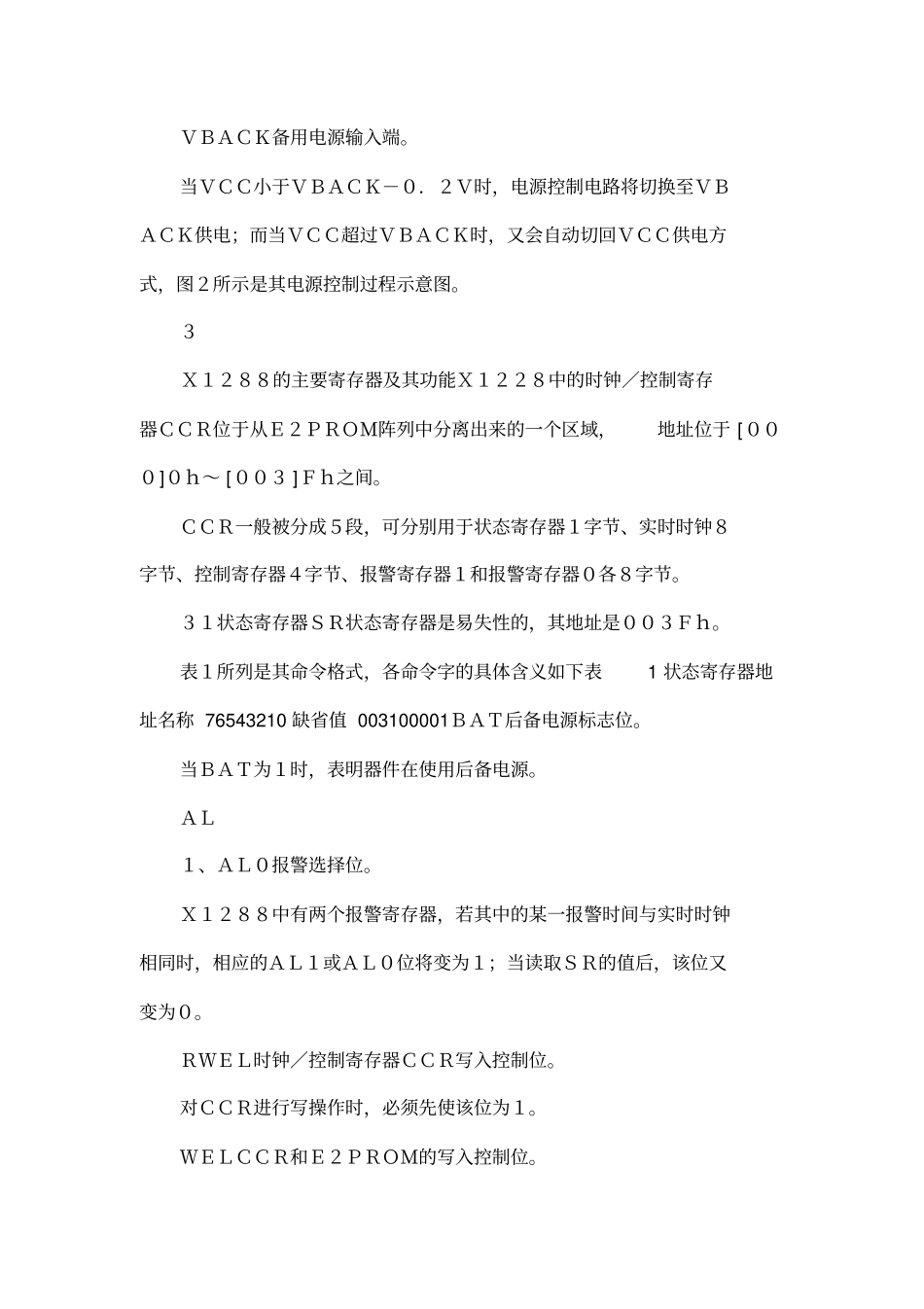

I2C串行芯片X1288及其在电子电能表中的应用摘要介绍了一种基于2总线接口的多功能串行芯片1288的性能特点和工作原理,给出了1288在电子电能表设计中的应用方法，同时给出了1288和8952的连接电路。实际应用表明1288能简化电路设计并可提高硬件的工作效率。关键词1288；2总线接口；电子电能表１引言Ｘ１２８８是美国Ｘｉｃｏｒ公司生产的一种集Ｅ２ＰＲＯＭ、实时时钟、日历、ＣＰＵ监控和两路报警于一体的多功能集成电路芯片。Ｘ１２８８的时钟采用一种价格低廉的３２．７６８ｋＨｚ晶振，具有百分秒、秒、分、时、日、月、年及星期信息，并可设定两个报警时间，其时钟和报警寄存器的双通道结构使得它能在读写数据时仍保持时钟的准确性。此外，Ｘ１２８８还可提供３２ｋ字节的Ｅ２ＰＲＯＭ阵列，并具有电源和ＣＰＵ监控功能。Ｘ１２８８串行芯片一般采用Ｉ２Ｃ总线来实现与主控制器的数据交换。Ｉ２Ｃ是由Ｐｈｉｌｉｐｓ公司开发的一种用于内部ＩＣ控制的双向二线串行总线，通过该总线可很好地解决现代电子系统中众多ＩＣ之间，及ＩＣ与外界的通信需要，并可大大简化电路设计，提高硬件电路的工作效率。２Ｘ１２８８的引脚定义范文先生网收集整理Ｘ１２８８芯片具有１６脚ＳＯＩＣ或１４脚ＴＳＳＯＰ小体积封装形式。图１为１４脚ＴＳＳＯＰ封装的引脚示意图，各引脚的定义如下Ｘ１、Ｘ２这两个引脚可分别用作片内振荡器的反相放大器的输入和输出端。应用时需外接一个３２．７６８ｋＨｚ的石英晶体，其作用是为系统时钟／振荡器提供时间基准。ＲＥＳＥＴ复位信号输出端。当看门狗超时或电压跌落到固定的ＶＴＲＩＰ门限时，此引脚将向主处理器发送一个低电平有效的漏极开路输出信号，以使电路系统快速复位。ＳＤＡ串行数据端，为漏极开路输出的双向引脚，用于数据的输入输出。实际应用时需接上拉电阻，并应与其它漏极或集电极开路输出端线相或。该端的输入缓冲器总是处于激活状态，输出电路可通过一个斜率控制的下拉控制输出信号的下降时间。设计时通常把电路设计成４００ｋＨｚ的二线接口。ＳＣＬ串行时钟端口。ＰＨＺ／ＩＲＱ可编程频率／中断输出端。当编程为频率输出时，该端接到内部振荡器的输出脚，以输出频率为３２．７６８ｋＨｚ、４０９６Ｈｚ或１Ｈｚ的信号，也可以无信号输出。当编程为中断输出时，该端可在报警发生时激活，以向主机请求中断。ＶＢＡＣＫ备用电源输入端。当ＶＣＣ小于ＶＢＡＣＫ－０．２Ｖ时，电源控制电路将切换至ＶＢＡＣＫ供电；而当ＶＣＣ超过ＶＢＡＣＫ时，又会自动切回ＶＣＣ供电方式，图２所示是其电源控制过程示意图。３Ｘ１２８８的主要寄存器及其功能Ｘ１２２８中的时钟／控制寄存器ＣＣＲ位于从Ｅ２ＰＲＯＭ阵列中分离出来的一个区域，地址位于[０００]０ｈ～[００３]Ｆｈ之间。ＣＣＲ一般被分成５段，可分别用于状态寄存器１字节、实时时钟８字节、控制寄存器４字节、报警寄存器１和报警寄存器０各８字节。３１状态寄存器ＳＲ状态寄存器是易失性的，其地址是００３Ｆｈ。表１所列是其命令格式，各命令字的具体含义如下表1状态寄存器地址名称76543210缺省值003100001ＢＡＴ后备电源标志位。当ＢＡＴ为１时，表明器件在使用后备电源。ＡＬ１、ＡＬ０报警选择位。Ｘ１２８８中有两个报警寄存器，若其中的某一报警时间与实时时钟相同时，相应的ＡＬ１或ＡＬ０位将变为１；当读取ＳＲ的值后，该位又变为０。ＲＷＥＬ时钟／控制寄存器ＣＣＲ写入控制位。对ＣＣＲ进行写操作时，必须先使该位为１。ＷＥＬＣＣＲ和Ｅ２ＰＲＯＭ的写入控制位。在对ＣＣＲ和Ｅ２ＰＲＯＭ进行写操作时，必须先使该位为１。同理，如果要写入时钟和控制寄存器，也必须先写０２ｈ至ＳＲ使ＲＷＥＬ为１，再写０６ｈ使ＷＥＬ为１。ＲＴＣＦ掉电标志位。当全部电源包括ＶＣＣ和ＶＢＡＣＫ失效后，该位变为１；而在系统再次上电后，如果要对ＲＴＣ进行第一次有效写操作，则应首先将使该位为０。需要说明的是，虽然ＳＲ中的第３、４位没有使用，但这些位必须置０。图4３２实时时钟ＲＴＣ实时时钟寄存器的地址００３０ｈ～００３７ｈ分别对应秒、分、时、日、月、年、星期和百分秒，...
