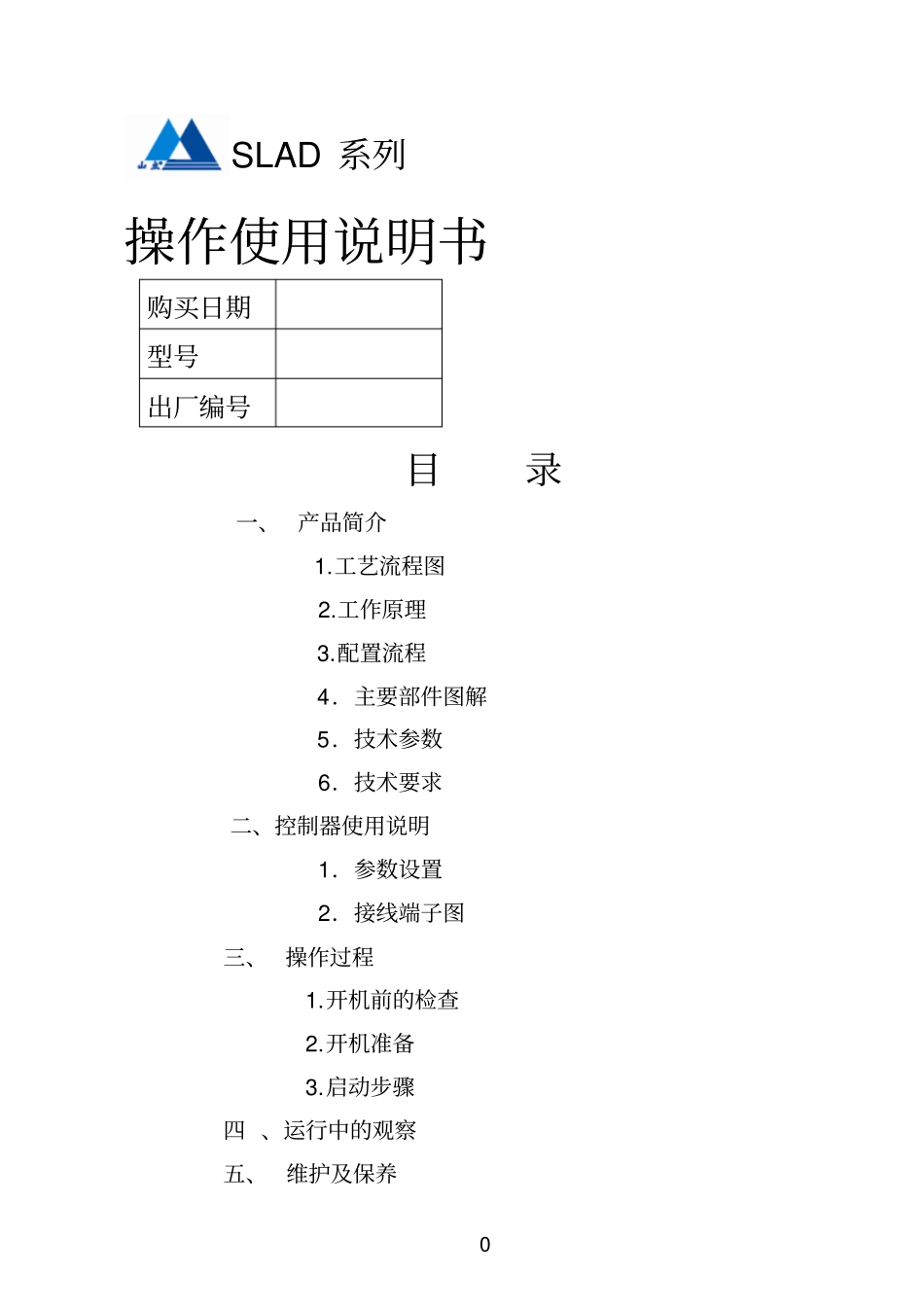

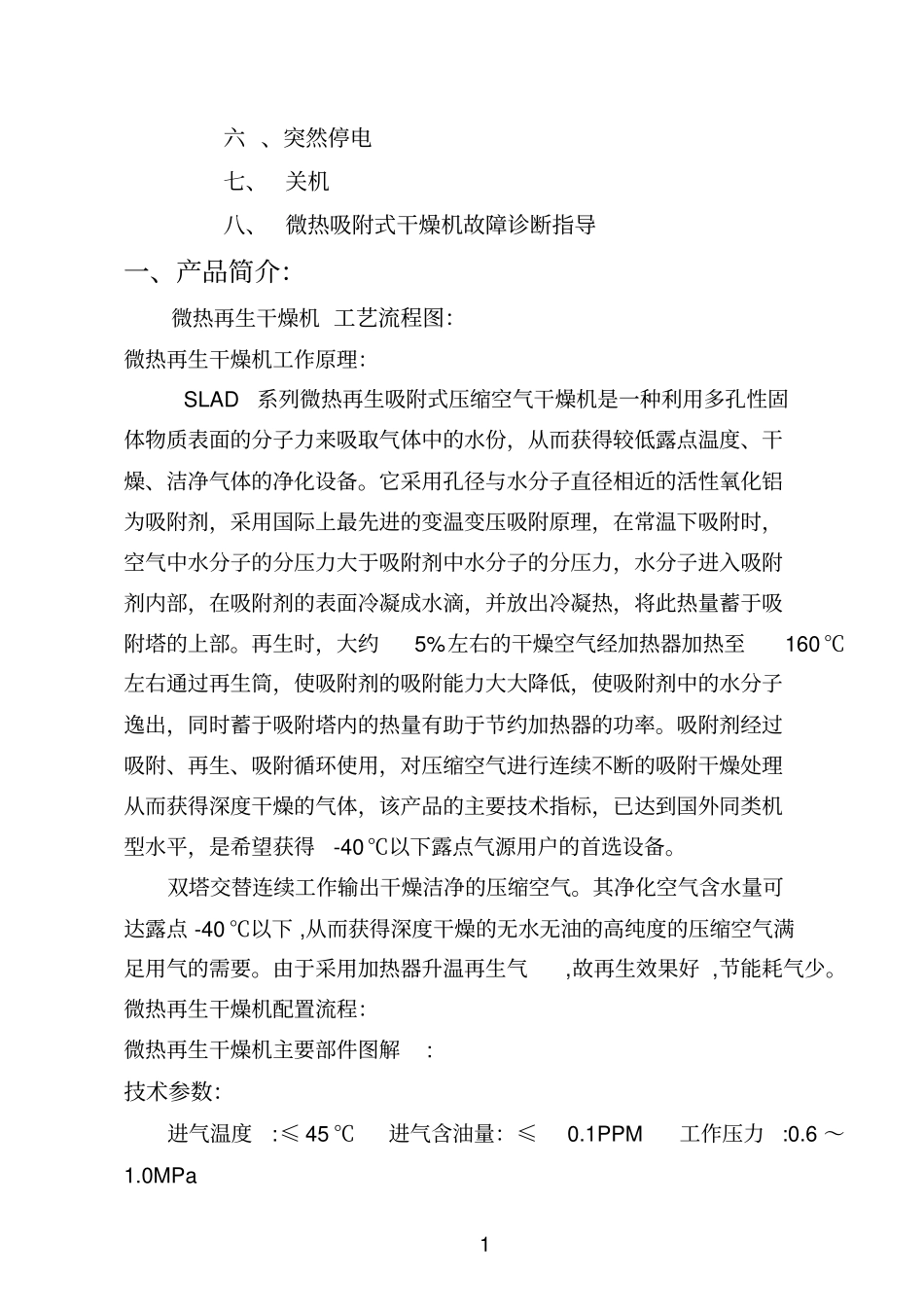

0SLAD系列操作使用说明书购买日期型号出厂编号目录一、产品简介1.工艺流程图2.工作原理3.配置流程4．主要部件图解5．技术参数6．技术要求二、控制器使用说明1．参数设置2．接线端子图三、操作过程1.开机前的检查2.开机准备3.启动步骤四、运行中的观察五、维护及保养1六、突然停电七、关机八、微热吸附式干燥机故障诊断指导一、产品简介：微热再生干燥机工艺流程图：微热再生干燥机工作原理：SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。再生时，大约5%左右的干燥空气经加热器加热至160℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下露点气源用户的首选设备。双塔交替连续工作输出干燥洁净的压缩空气。其净化空气含水量可达露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。由于采用加热器升温再生气,故再生效果好,节能耗气少。微热再生干燥机配置流程：微热再生干燥机主要部件图解:技术参数：进气温度:≤45℃进气含油量：≤0.1PPM工作压力:0.6～1.0MPa2成品气露点:≤-40℃再生气量:≤4%～6%工作周期:1～30（NM3/min含）T=2h；40～60（NM3/min含）T=4h；70～100（NM3/min含）T=6h;100（NM3/min）以上T=8h电源：1～8（NM3/min）AC22050Hz10（NM3/min）以上AC380/22050Hz技术要求：1)微热再生吸附式干燥机的使用组合:2）附剂在吸附过程中对进气含油量有较高要求:一般进气含油量应控制在<0.1ppm，否则将直接影响吸附效果、吸附剂使用寿命,甚至使吸附剂中毒失效。3）空气进出口管处用户可以根据生产上需要装置旁通管和旁通阀，以便吸干机维修及停车检修等，不影响连续生产。4）当进口压力变化时，干燥机处理量应除以下表修正系数。修正系数表进口压力0.30.40.50.60.70.80.91.01.11.2修正系数0.50.630.750.881.01.121.251.381.51.635）在干燥机突然停机情况下，应能有5-10分钟的缓冲时间，所以最好应在干燥机前设置储气罐。6）压缩机站内设有数台压缩机时，每台压缩机的排气管线上应设有后部冷却缓冲罐气液分离螺杆、离心式空气HC级过滤高效除油器或除油微热再生吸附式压缩空气除尘过滤HA级过滤注意—设备合理配置不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。成品用气点活塞式空气压HC级过滤3逆止阀和切断阀。7）本装置前后应设置流量、压力、温度等检测或记录仪表。8）每次开机、关机请打开吸附塔下排污阀进行排污。二、控制器使用说明1．参数设置将面板左侧上方的拨动开关拨向左方（设置位置）,控制器处于设置状态。此时左边三个数码管显示参数代码号，右边四位数码管显示设置参数值。1）设置参数代码号选择：按下“启动/代码”按钮，则可以递增参数代码号。共十二个参数代码（0～11），可以循环选择。2）设置参数值：当选定设置参数代码后，按下“停止/参数”按钮，可以递增设置参数值，可以循环设置。此时，再按下“启动/代码”，可以递减设置参数值，可以循环设置。设置完毕，将拨位开关拨向右方（运行位置），则设定值将被写入E2PROM储存起来,即使断电后仍能保留。如果设置值错误，则会显示E0、E1和E2，请重新设定参数。3）设置参数代码和参数设置值说明：参数号参数名称设置范围单位对应时序0关机均压时间０～３００秒1吸附时间１～２５５分钟T02再生延时时间１～５１２秒T13再生时间１～２５５分钟T24加热延时时间１～５１２秒T35加热时间１～２５５分钟T46加热温度值１～５１２℃7保温范围１～３０℃8温度修正值－...
