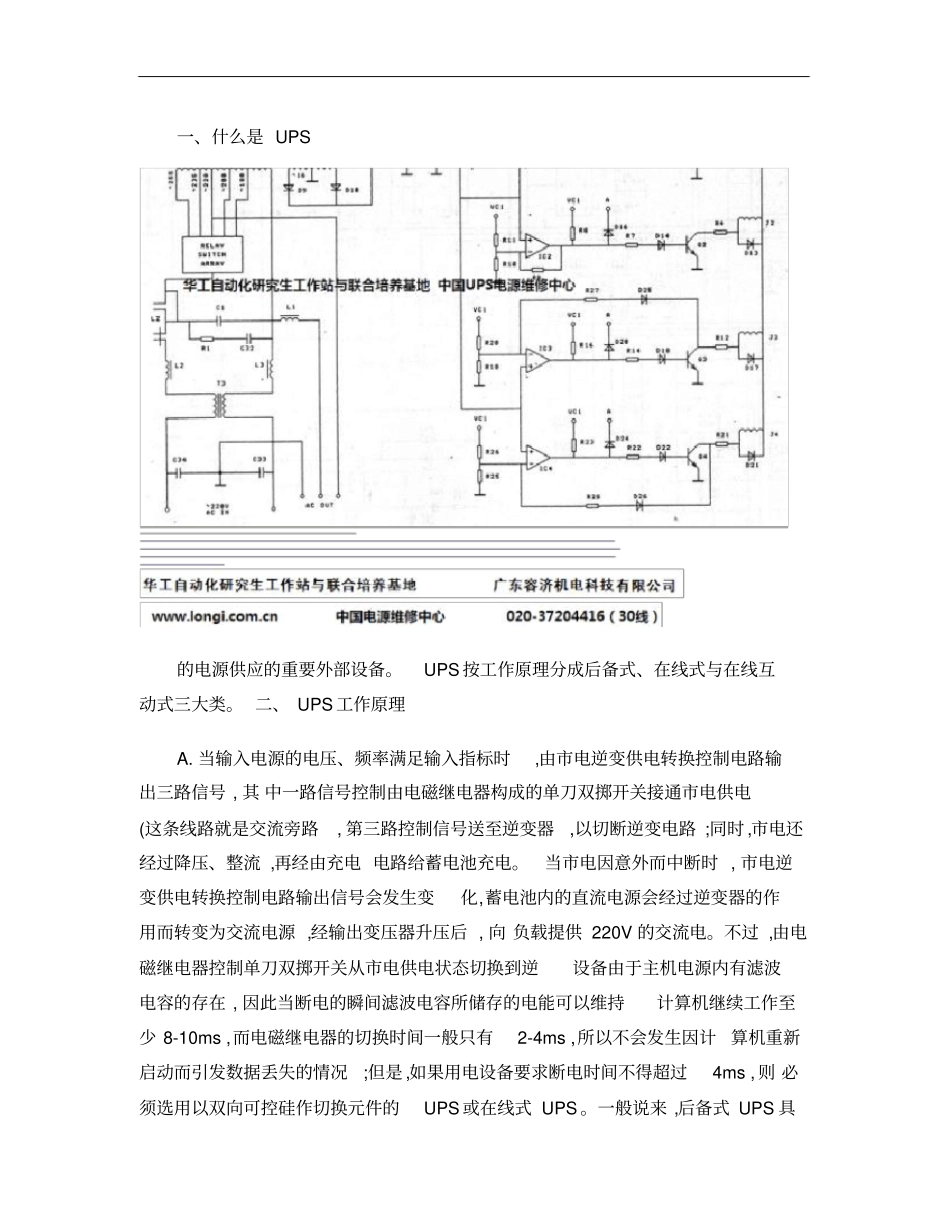

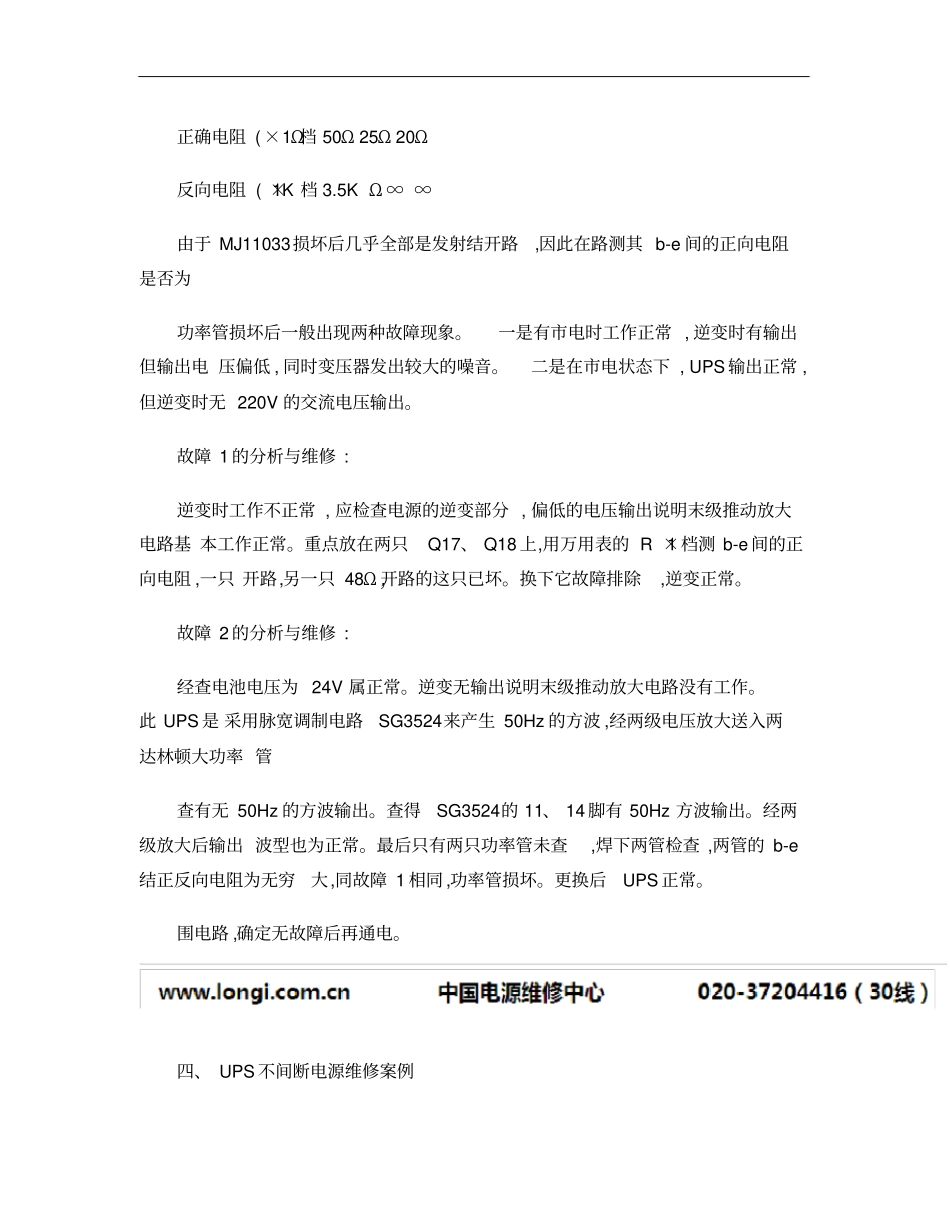

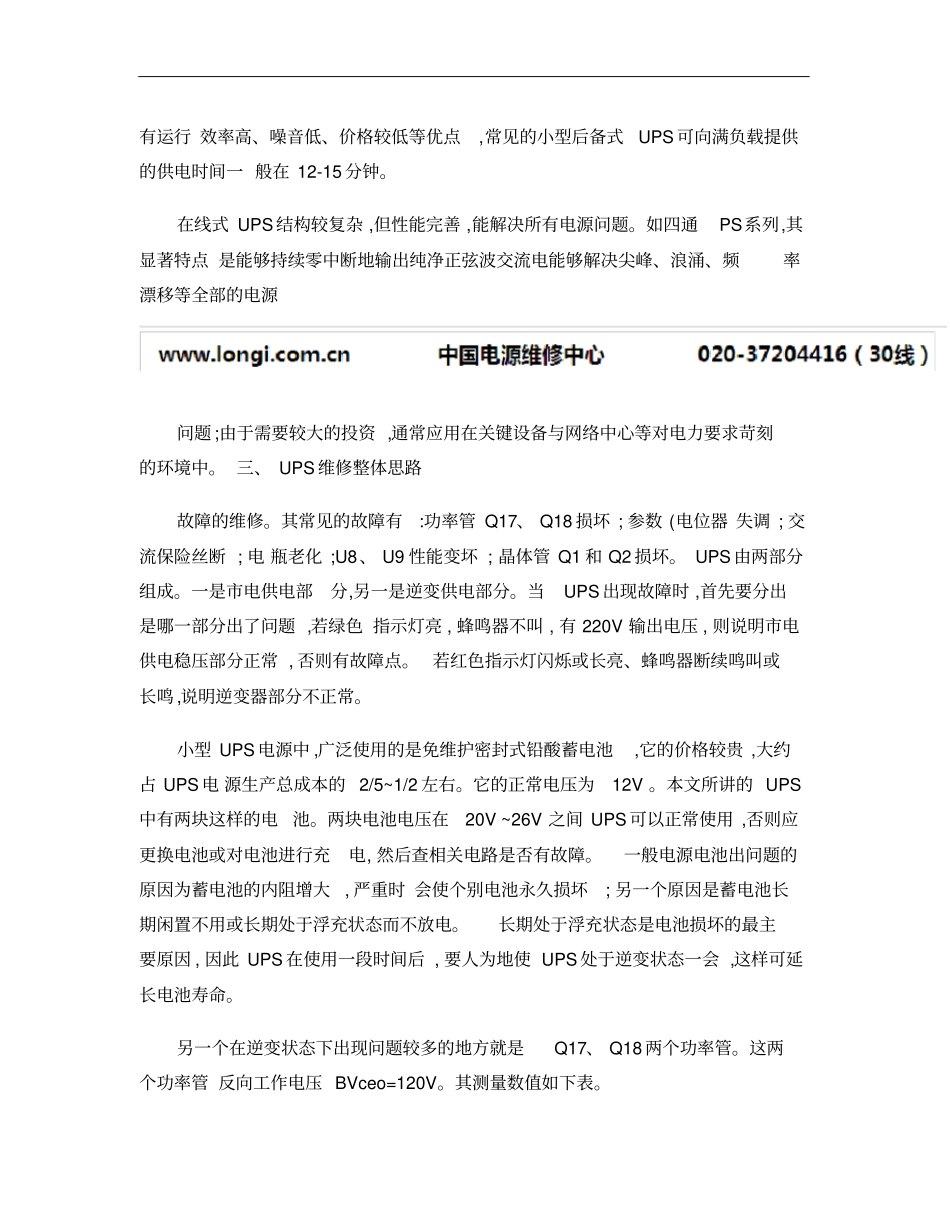

一、什么是UPS的电源供应的重要外部设备。UPS按工作原理分成后备式、在线式与在线互动式三大类。二、UPS工作原理A.当输入电源的电压、频率满足输入指标时,由市电逆变供电转换控制电路输出三路信号,其中一路信号控制由电磁继电器构成的单刀双掷开关接通市电供电(这条线路就是交流旁路,第三路控制信号送至逆变器,以切断逆变电路;同时,市电还经过降压、整流,再经由充电电路给蓄电池充电。当市电因意外而中断时,市电逆变供电转换控制电路输出信号会发生变化,蓄电池内的直流电源会经过逆变器的作用而转变为交流电源,经输出变压器升压后,向负载提供220V的交流电。不过,由电磁继电器控制单刀双掷开关从市电供电状态切换到逆设备由于主机电源内有滤波电容的存在,因此当断电的瞬间滤波电容所储存的电能可以维持计算机继续工作至少8-10ms,而电磁继电器的切换时间一般只有2-4ms,所以不会发生因计算机重新启动而引发数据丢失的情况;但是,如果用电设备要求断电时间不得超过4ms,则必须选用以双向可控硅作切换元件的UPS或在线式UPS。一般说来,后备式UPS具有运行效率高、噪音低、价格较低等优点,常见的小型后备式UPS可向满负载提供的供电时间一般在12-15分钟。在线式UPS结构较复杂,但性能完善,能解决所有电源问题。如四通PS系列,其显著特点是能够持续零中断地输出纯净正弦波交流电能够解决尖峰、浪涌、频率漂移等全部的电源问题;由于需要较大的投资,通常应用在关键设备与网络中心等对电力要求苛刻的环境中。三、UPS维修整体思路故障的维修。其常见的故障有:功率管Q17、Q18损坏;参数(电位器失调;交流保险丝断;电瓶老化;U8、U9性能变坏;晶体管Q1和Q2损坏。UPS由两部分组成。一是市电供电部分,另一是逆变供电部分。当UPS出现故障时,首先要分出是哪一部分出了问题,若绿色指示灯亮,蜂鸣器不叫,有220V输出电压,则说明市电供电稳压部分正常,否则有故障点。若红色指示灯闪烁或长亮、蜂鸣器断续鸣叫或长鸣,说明逆变器部分不正常。小型UPS电源中,广泛使用的是免维护密封式铅酸蓄电池,它的价格较贵,大约占UPS电源生产总成本的2/5~1/2左右。它的正常电压为12V。本文所讲的UPS中有两块这样的电池。两块电池电压在20V~26V之间UPS可以正常使用,否则应更换电池或对电池进行充电,然后查相关电路是否有故障。一般电源电池出问题的原因为蓄电池的内阻增大,严重时会使个别电池永久损坏;另一个原因是蓄电池长期闲置不用或长期处于浮充状态而不放电。长期处于浮充状态是电池损坏的最主要原因,因此UPS在使用一段时间后,要人为地使UPS处于逆变状态一会,这样可延长电池寿命。另一个在逆变状态下出现问题较多的地方就是Q17、Q18两个功率管。这两个功率管反向工作电压BVceo=120V。其测量数值如下表。正确电阻(×1Ω档50Ω25Ω20Ω反向电阻(×1K档3.5KΩ∞∞由于MJ11033损坏后几乎全部是发射结开路,因此在路测其b-e间的正向电阻是否为功率管损坏后一般出现两种故障现象。一是有市电时工作正常,逆变时有输出但输出电压偏低,同时变压器发出较大的噪音。二是在市电状态下,UPS输出正常,但逆变时无220V的交流电压输出。故障1的分析与维修:逆变时工作不正常,应检查电源的逆变部分,偏低的电压输出说明末级推动放大电路基本工作正常。重点放在两只Q17、Q18上,用万用表的R×1档测b-e间的正向电阻,一只开路,另一只48Ω,开路的这只已坏。换下它故障排除,逆变正常。故障2的分析与维修:经查电池电压为24V属正常。逆变无输出说明末级推动放大电路没有工作。此UPS是采用脉宽调制电路SG3524来产生50Hz的方波,经两级电压放大送入两达林顿大功率管查有无50Hz的方波输出。查得SG3524的11、14脚有50Hz方波输出。经两级放大后输出波型也为正常。最后只有两只功率管未查,焊下两管检查,两管的b-e结正反向电阻为无穷大,同故障1相同,功率管损坏。更换后UPS正常。围电路,确定无故障后再通电。四、UPS不间断电源维修案例故障现象:一台SANTAK500型UPS电源,因意外停电而又无人值守造成电源损坏。接通交流电源,无任何反应,电源指示灯不亮;断开交流电,无任何反应,指示灯不亮亦无告压,一块0.5V,一块0.75V。原因分析:铜箔断路,造成过放电保护电路失效,从而造成电池...
