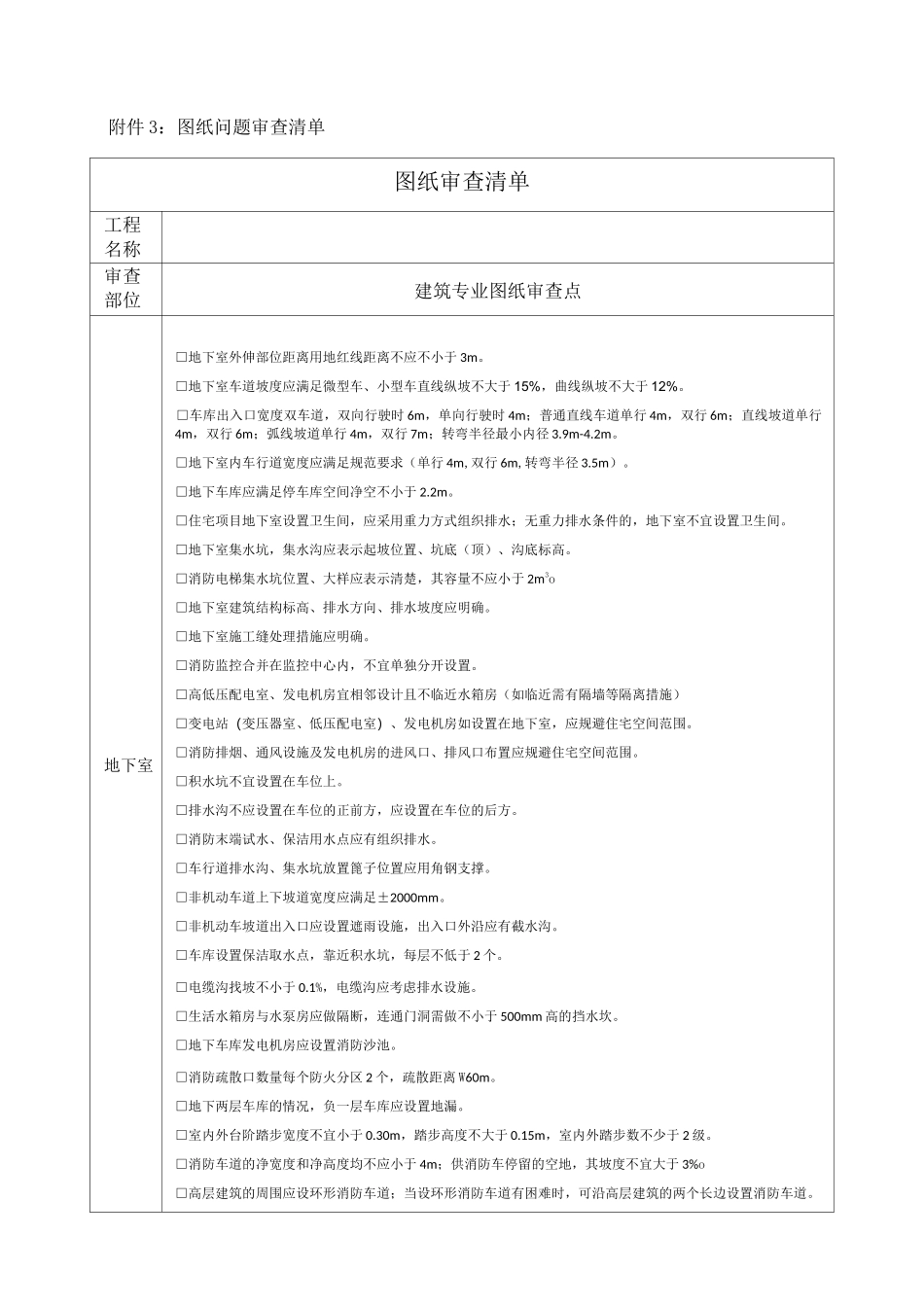

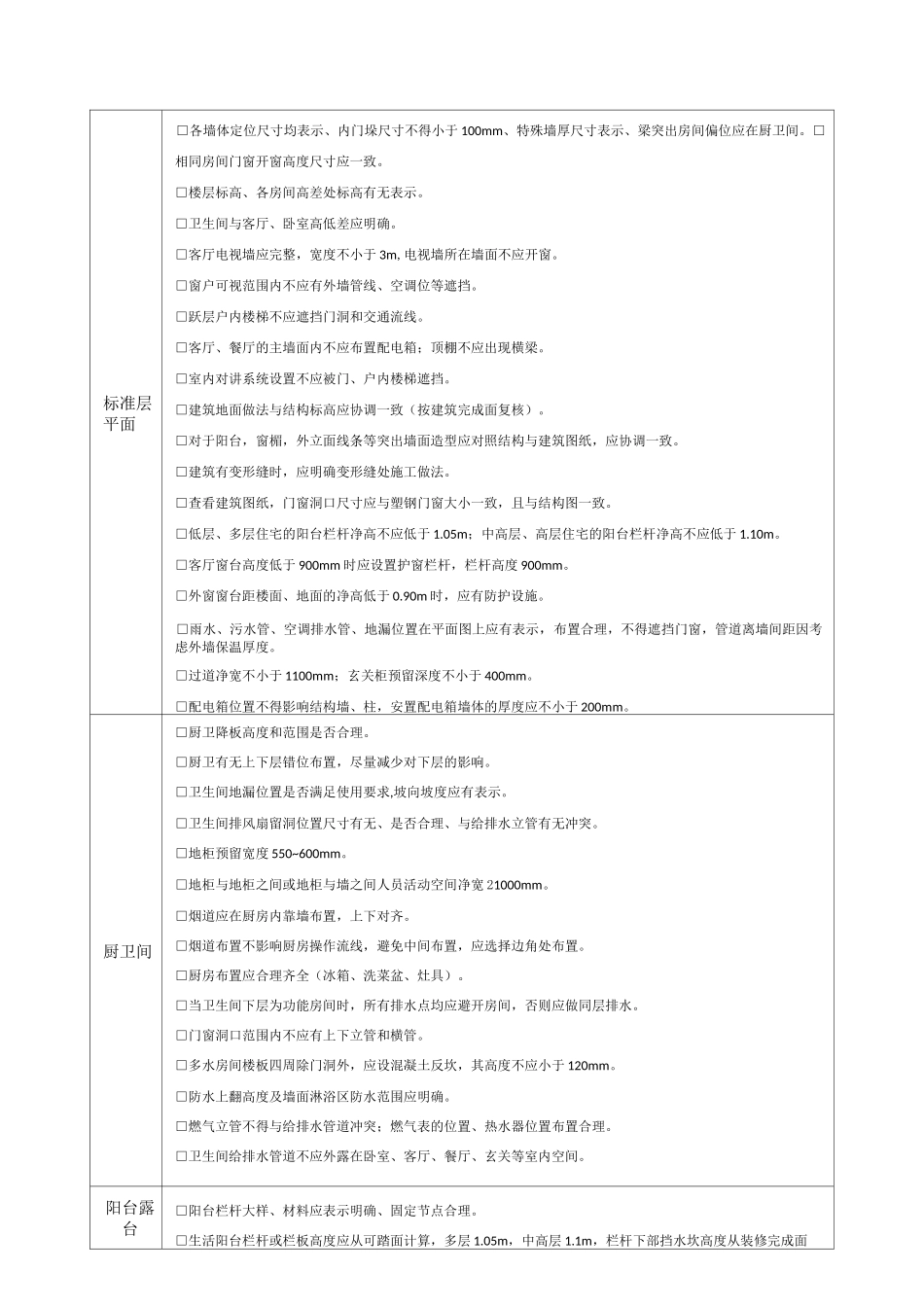

附件3：图纸问题审查清单图纸审查清单工程名称审查部位建筑专业图纸审查点地下室□地下室外伸部位距离用地红线距离不应不小于3m。□地下室车道坡度应满足微型车、小型车直线纵坡不大于15%，曲线纵坡不大于12%。□车库出入口宽度双车道，双向行驶时6m，单向行驶时4m；普通直线车道单行4m，双行6m；直线坡道单行4m，双行6m；弧线坡道单行4m，双行7m；转弯半径最小内径3.9m-4.2m。□地下室内车行道宽度应满足规范要求（单行4m,双行6m,转弯半径3.5m）。□地下车库应满足停车库空间净空不小于2.2m。□住宅项目地下室设置卫生间，应采用重力方式组织排水；无重力排水条件的，地下室不宜设置卫生间。□地下室集水坑，集水沟应表示起坡位置、坑底（顶）、沟底标高。□消防电梯集水坑位置、大样应表示清楚，其容量不应小于2m3o□地下室建筑结构标高、排水方向、排水坡度应明确。□地下室施工缝处理措施应明确。□消防监控合并在监控中心内，不宜单独分开设置。□高低压配电室、发电机房宜相邻设计且不临近水箱房（如临近需有隔墙等隔离措施）□变电站（变压器室、低压配电室）、发电机房如设置在地下室，应规避住宅空间范围。□消防排烟、通风设施及发电机房的进风口、排风口布置应规避住宅空间范围。□积水坑不宜设置在车位上。□排水沟不应设置在车位的正前方，应设置在车位的后方。□消防末端试水、保洁用水点应有组织排水。□车行道排水沟、集水坑放置篦子位置应用角钢支撑。□非机动车道上下坡道宽度应满足±2000mm。□非机动车坡道出入口应设置遮雨设施，出入口外沿应有截水沟。□车库设置保洁取水点，靠近积水坑，每层不低于2个。□电缆沟找坡不小于0.1%，电缆沟应考虑排水设施。□生活水箱房与水泵房应做隔断，连通门洞需做不小于500mm高的挡水坎。□地下车库发电机房应设置消防沙池。□消防疏散口数量每个防火分区2个，疏散距离W60m。□地下两层车库的情况，负一层车库应设置地漏。□室内外台阶踏步宽度不宜小于0.30m，踏步高度不大于0.15m，室内外踏步数不少于2级。□消防车道的净宽度和净高度均不应小于4m；供消防车停留的空地，其坡度不宜大于3%o□高层建筑的周围应设环形消防车道；当设环形消防车道有困难时，可沿高层建筑的两个长边设置消防车道。标准层平面□各墙体定位尺寸均表示、内门垛尺寸不得小于100mm、特殊墙厚尺寸表示、梁突出房间偏位应在厨卫间。□相同房间门窗开窗高度尺寸应一致。□楼层标高、各房间高差处标高有无表示。□卫生间与客厅、卧室高低差应明确。□客厅电视墙应完整，宽度不小于3m,电视墙所在墙面不应开窗。□窗户可视范围内不应有外墙管线、空调位等遮挡。□跃层户内楼梯不应遮挡门洞和交通流线。□客厅、餐厅的主墙面内不应布置配电箱；顶棚不应出现横梁。□室内对讲系统设置不应被门、户内楼梯遮挡。□建筑地面做法与结构标高应协调一致（按建筑完成面复核）。□对于阳台，窗楣，外立面线条等突出墙面造型应对照结构与建筑图纸，应协调一致。□建筑有变形缝时，应明确变形缝处施工做法。□查看建筑图纸，门窗洞口尺寸应与塑钢门窗大小一致，且与结构图一致。□低层、多层住宅的阳台栏杆净高不应低于1.05m；中高层、高层住宅的阳台栏杆净高不应低于1.10m。□客厅窗台高度低于900mm时应设置护窗栏杆，栏杆高度900mm。□外窗窗台距楼面、地面的净高低于0.90m时，应有防护设施。□雨水、污水管、空调排水管、地漏位置在平面图上应有表示，布置合理，不得遮挡门窗，管道离墙间距因考虑外墙保温厚度。□过道净宽不小于1100mm；玄关柜预留深度不小于400mm。□配电箱位置不得影响结构墙、柱，安置配电箱墙体的厚度应不小于200mm。厨卫间□厨卫降板高度和范围是否合理。□厨卫有无上下层错位布置，尽量减少对下层的影响。□卫生间地漏位置是否满足使用要求,坡向坡度应有表示。□卫生间排风扇留洞位置尺寸有无、是否合理、与给排水立管有无冲突。□地柜预留宽度550~600mm。□地柜与地柜之间或地柜与墙之间人员活动空间净宽21000mm。□烟道应在厨房内靠墙布置，上下对齐。□烟道布置不影响厨房操作流线，避免中间布置，应选择边角处布置。□厨房布置应合理齐...
