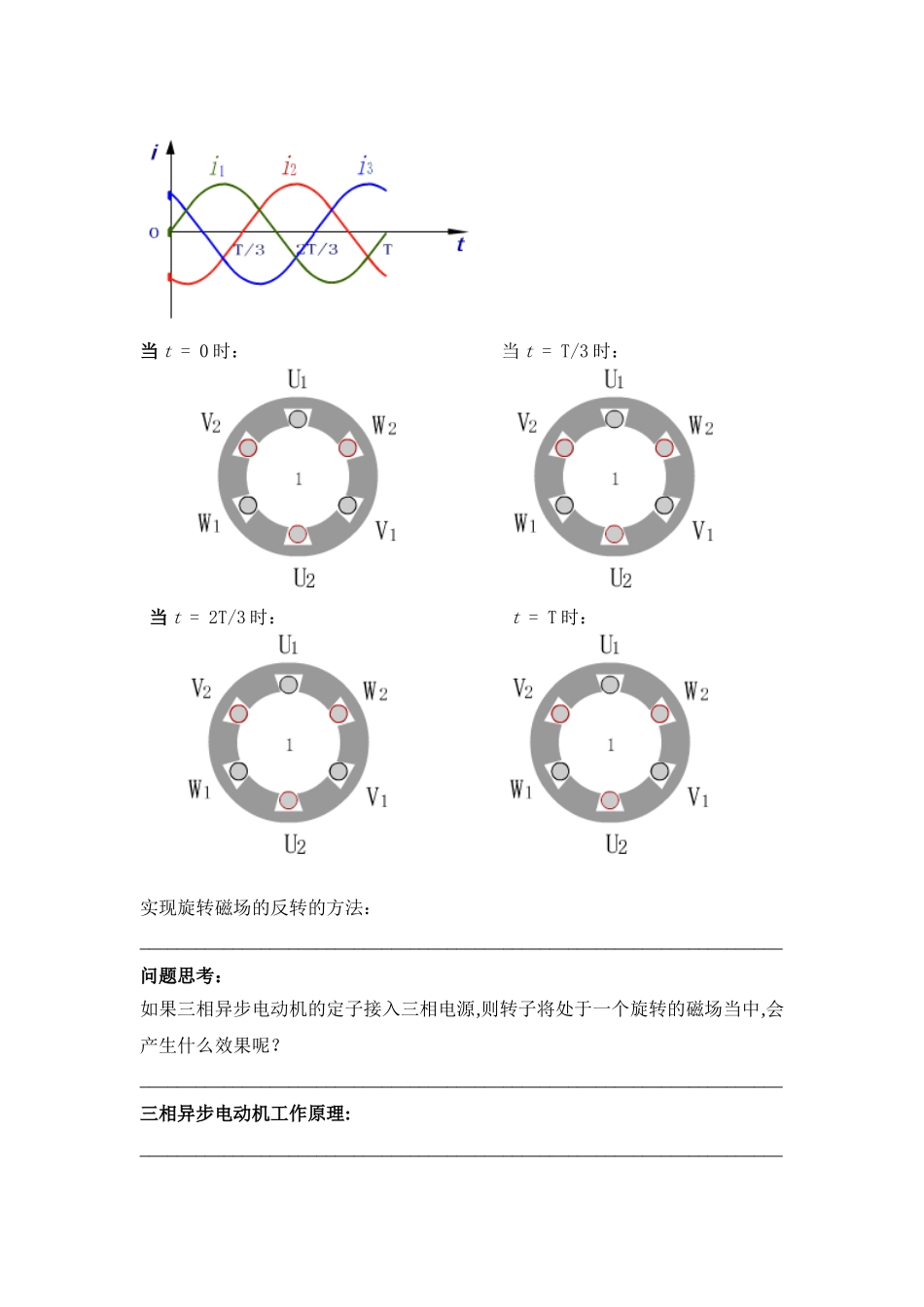

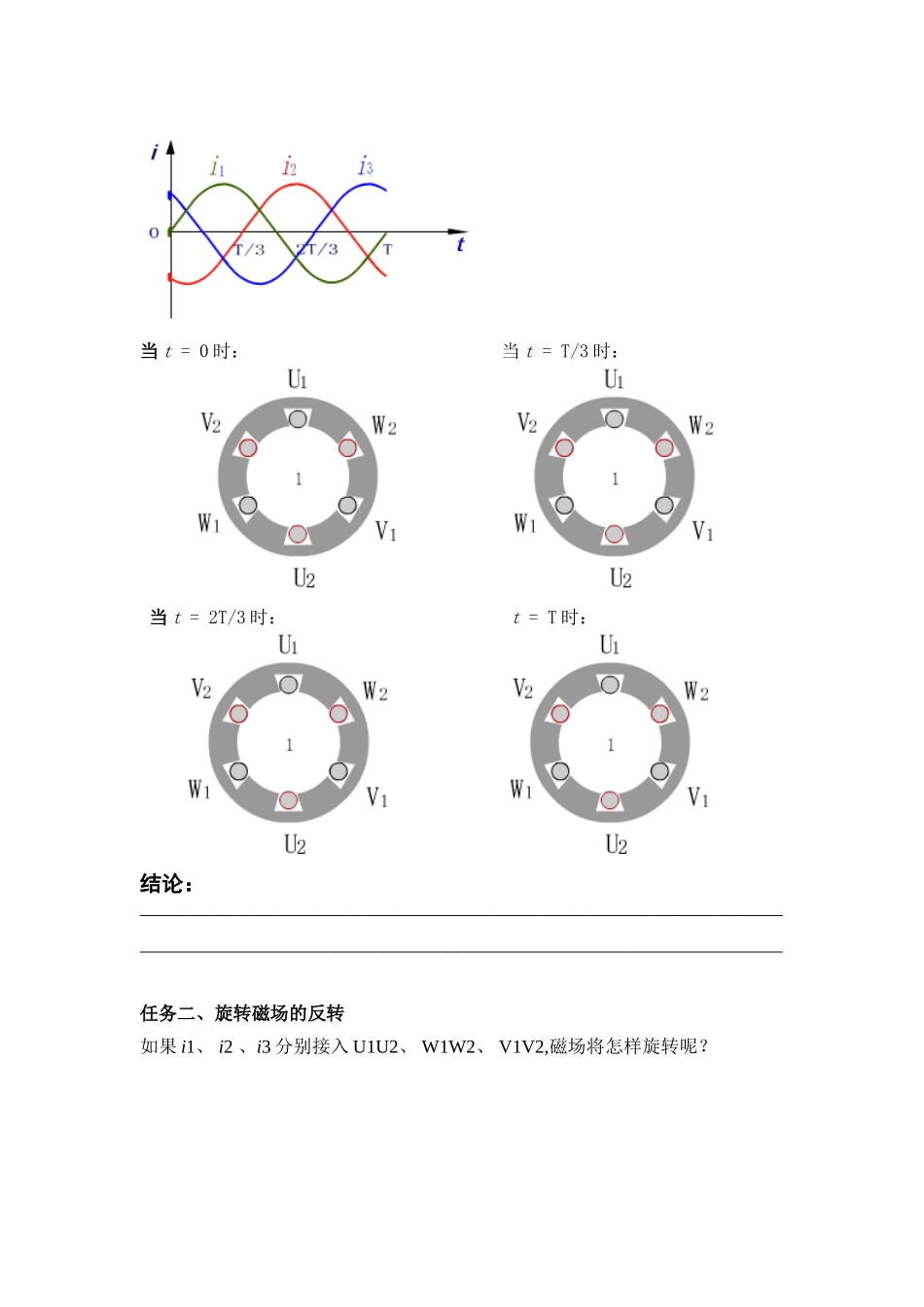

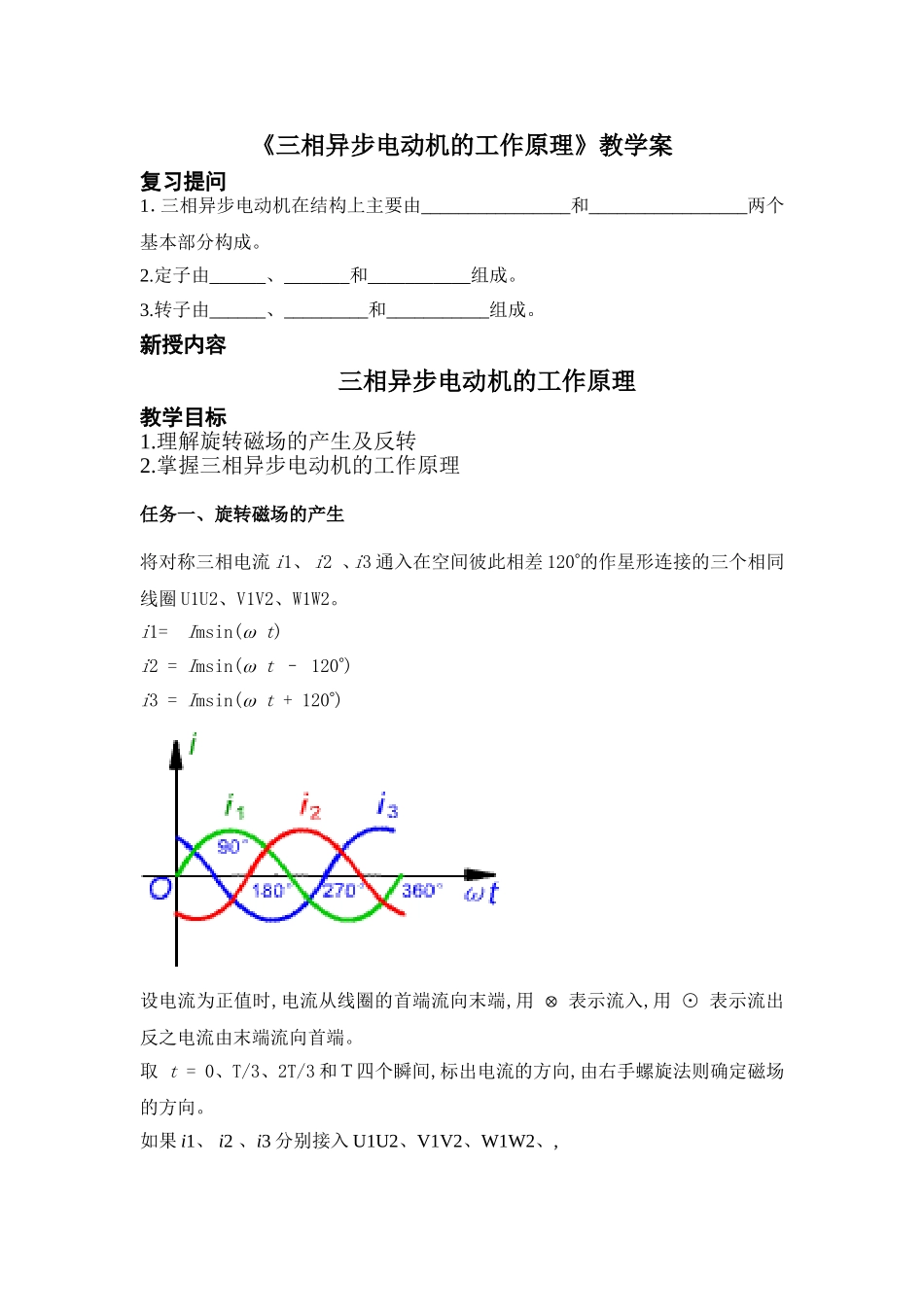

《三相异步电动机的工作原理》教学案复习提问1．三相异步电动机在结构上主要由________________和_________________两个基本部分构成。2.定子由______、_______和___________组成。3.转子由______、_________和___________组成。新授内容三相异步电动机的工作原理教学目标1.理解旋转磁场的产生及反转2.掌握三相异步电动机的工作原理任务一、旋转磁场的产生将对称三相电流i1、i2、i3通入在空间彼此相差120°的作星形连接的三个相同线圈U1U2、V1V2、W1W2。i1=Imsin(wt)i2=Imsin(wt–120°)i3=Imsin(wt+120°)设电流为正值时,电流从线圈的首端流向末端,用Ä表示流入,用⊙表示流出反之电流由末端流向首端。取t=0、T/3、2T/3和Ｔ四个瞬间,标出电流的方向,由右手螺旋法则确定磁场的方向。如果i1、i2、i3分别接入U1U2、V1V2、W1W2、,当t=0时：当t=T/3时：当t=2T/3时：t=T时：结论：__________________________________________________________________________________________________________________________________________任务二、旋转磁场的反转如果i1、i2、i3分别接入U1U2、W1W2、V1V2,磁场将怎样旋转呢？当t=0时：当t=T/3时：当t=2T/3时：t=T时：实现旋转磁场的反转的方法：_____________________________________________________________________问题思考：如果三相异步电动机的定子接入三相电源,则转子将处于一个旋转的磁场当中,会产生什么效果呢？_____________________________________________________________________三相异步电动机工作原理:_______________________________________________________________________________________________________________________________________________________________________________________________________________“异步”含义:__________________________________________________________课后作业1、产生旋转磁场的条件是什么？2、实现旋转磁场反转的方法是什么？3、三相异步电动机“异步”的含义是什么？
