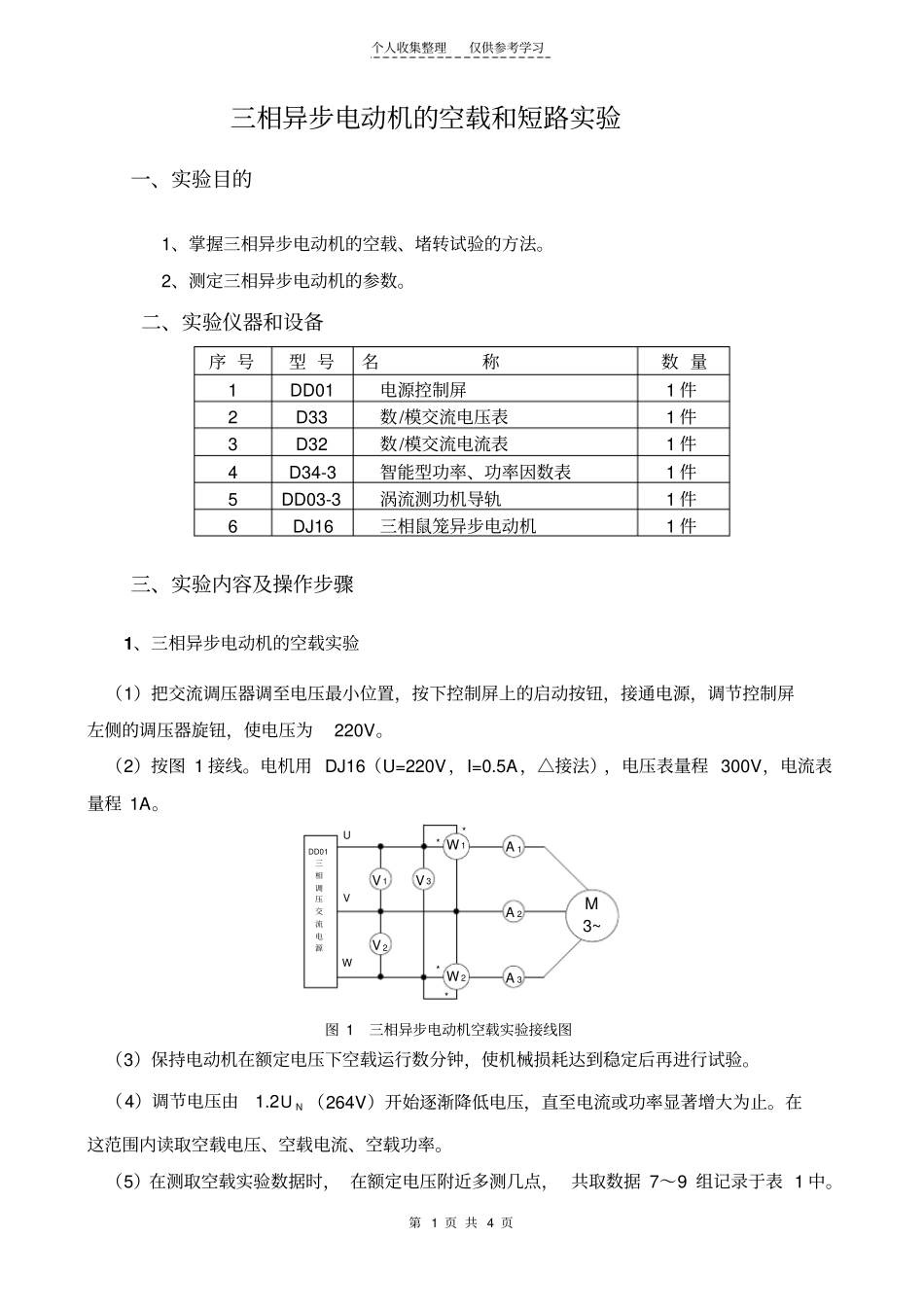

个人收集整理仅供参考学习第1页共4页三相异步电动机的空载和短路实验一、实验目的1、掌握三相异步电动机的空载、堵转试验的方法。2、测定三相异步电动机的参数。二、实验仪器和设备序号型号名称数量1DD01电源控制屏1件2D33数/模交流电压表1件3D32数/模交流电流表1件4D34-3智能型功率、功率因数表1件5DD03-3涡流测功机导轨1件6DJ16三相鼠笼异步电动机1件三、实验内容及操作步骤1、三相异步电动机的空载实验（1）把交流调压器调至电压最小位置，按下控制屏上的启动按钮，接通电源，调节控制屏左侧的调压器旋钮，使电压为220V。（2）按图1接线。电机用DJ16（U=220V，I=0.5A，△接法），电压表量程300V，电流表量程1A。DD01三相调压交流电源UVWV1V2V3W2W1****A1A2A3M3~图1三相异步电动机空载实验接线图（3）保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。（4）调节电压由1.2NU（264V）开始逐渐降低电压，直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。（5）在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9组记录于表1中。个人收集整理仅供参考学习第2页共4页表1三相异步电动机空载实验序号LU0（V）LI0（A）0P（W）0cosABUBCUAUC0LUAIBICI0LI1P2P0P表中：30LCABCABUUUU，30LCBAIIII，210PPP，LLIUP00003cos2、三相异步电动机的短路实验（1）测量接线图同图1。用手握住电机转子，使电机不旋转。（2）将调压器退至零，按下控制屏上的启动按钮，接通交流电源。调节控制屏左侧调压器旋钮使之逐渐升压至短路电流达到1.2NI（0.6A），再逐渐降压至0.3NI（0.36A）为止。（3）在这范围内读取短路电压、短路电流、短路功率。（4）共取数据5～6组记录于表2中。（5）测量完后，把调压器推到零，再松开握电机的手。表2三相异步电动机短路实验序号LUK（V）LIK（A）KP（W）KcosABUBCUAUCKLUAIBICIKLI1P2PKP表中：3KLCABCABUUUU，3KLCBAIIII，21KPPP，KLKLKIUP3cosK个人收集整理仅供参考学习第3页共4页四、实验报告1、作空载特性曲线：0LI、0P、)(cos00LUf2、作短路特性曲线：KLI、)(KKLUfP3、由空载、短路实验数据求异步电机的等效电路参数。(1)由短路实验数据求短路参数短路阻抗：KLKLKKKIUIUZ3短路电阻：223KLKKKKIPIPr短路电抗：22KKKrZX式中：KKP,3I,KLKLKIUU——电动机堵转时的相电压，相电流，三相短路功率（Δ接法）。(2)由空载试验数据求激磁回路参数空载阻抗：LLIUIUZ000003空载电阻：20020003LIPIPr空载电抗：20200rZX式中：00L000P,3II,LUU——电动机空载时的相电压、相电流、三相空载功率（Δ接法）。五、思考题1、由空载、短路实验数据求取异步电机的等效电路参数时，有哪些因素会引起误差？2、从短路实验数据我们可以得出哪些结论？个人收集整理仅供参考学习第4页共4页
