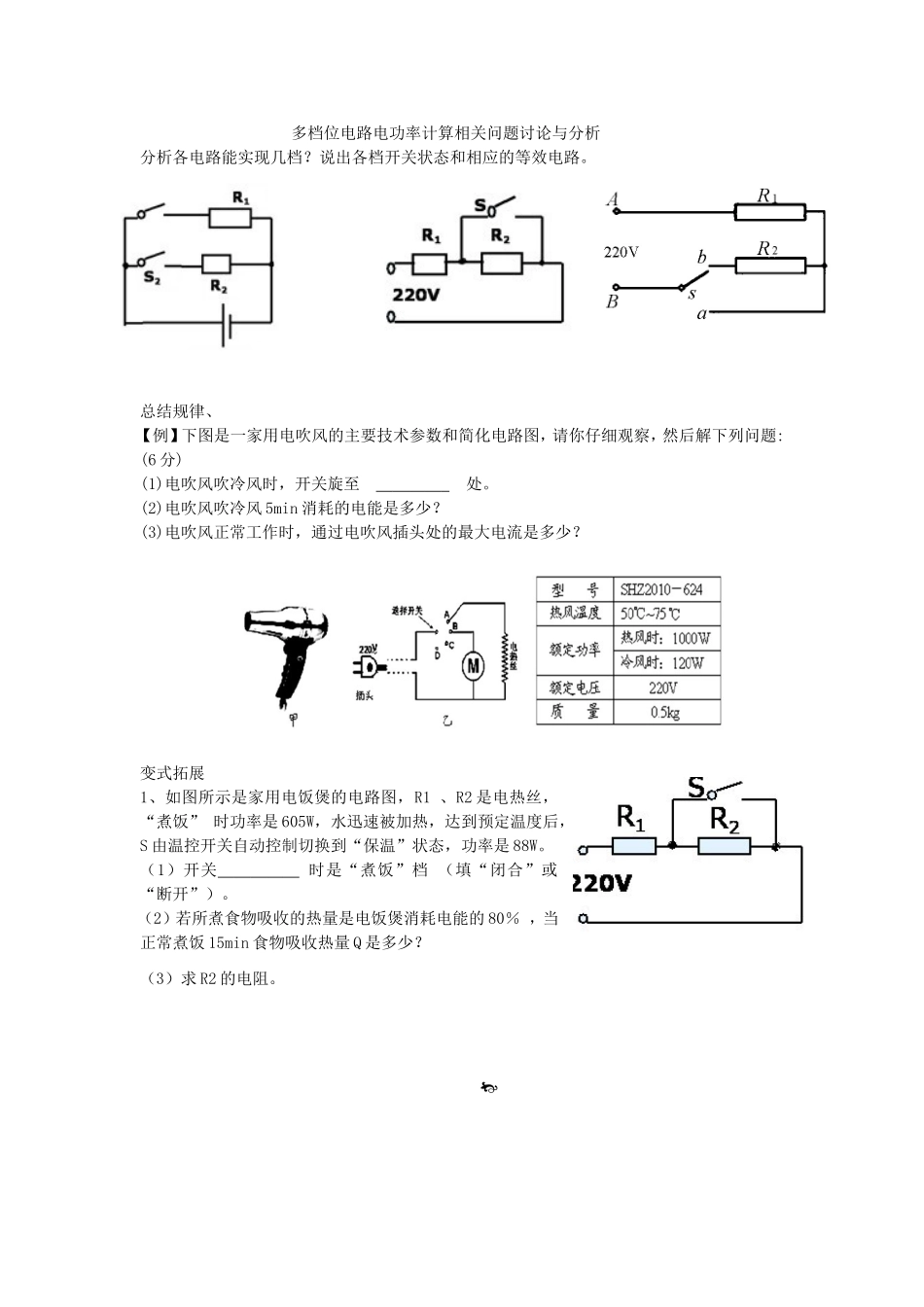

多档位电路电功率计算相关问题讨论与分析(三)_第1页
1/2
多档位电路电功率计算相关问题讨论与分析(三)_第2页
2/2
多档位电路电功率计算相关问题讨论与分析分析各电路能实现几档?说出各档开关状态和相应的等效电路。总结规律、【例】下图是一家用电吹风的主要技术参数和简化电路图,请你仔细观察,然后解下列问题:(6分)(1)电吹风吹冷风时,开关旋至处。(2)电吹风吹冷风5min消耗的电能是多少?(3)电吹风正常工作时,通过电吹风插头处的最大电流是多少?变式拓展1、如图所示是家用电饭煲的电路图,R1、R2是电热丝,“煮饭”时功率是605W,水迅速被加热,达到预定温度后,S由温控开关自动控制切换到“保温”状态,功率是88W。(1)开关时是“煮饭”档(填“闭合”或“断开”)。(2)若所煮食物吸收的热量是电饭煲消耗电能的80%,当正常煮饭15min食物吸收热量Q是多少?(3)求R2的电阻。2.有一电热毯,说明书上标明所用的电压为220V,电热毯电阻由R1和R2组成,R1=605Ω,如图所示,利用开关S的通断可以使电热毯的发热功率(指电路的总功率)分为两档,Ⅰ档为功率最大,Ⅱ档功率为Ⅰ档功率的1/4,试问:(1)开关处于什么状态时,电热毯的功率最大?最大功率为多少瓦?(2)电阻R2应为多大?(3)改变R1和R2的电阻值,请另处设计一个不同的电路实现上面的功能。要求:画出电路图;并求出R1和R2的电阻值。3.小明家买了一台电烤箱,有低、中、高三个档位的发热功率。图是其内部简化电路图,开关S1可分别与触点a、b接触。已知:R1=48.4Ω,R2=96.8Ω,电源电压保持不变。请分析和解答以下问题:(1)当开关S1,置于b端、S2断开时,电烤箱处于什么档位?简述理由(2)电烤箱在中档位工作时,消耗的电功率是多少?(3)电烤箱在高档位工作时,对食物加热6min,消耗的电能为多少?4.CFXB型“220V1100W”电饭煲的原理图如图17所示,它有高温烧煮和焖饭、保温两挡,通过单刀双掷开关S进行调节,R0为电热丝.当开关S接高温烧煮挡时,电路的功率为1100W,当开关S接焖饭、保温挡时,电路的总功率为22W.(1)电饭煲在高温烧煮挡时,开关S应与哪个触点连接?(2)电热丝R0的阻值多大?(3)当电饭煲在正常焖饭、保温时电路中的电流多大?焖饭、保温10min,电热丝R0产生的热量为多少?
