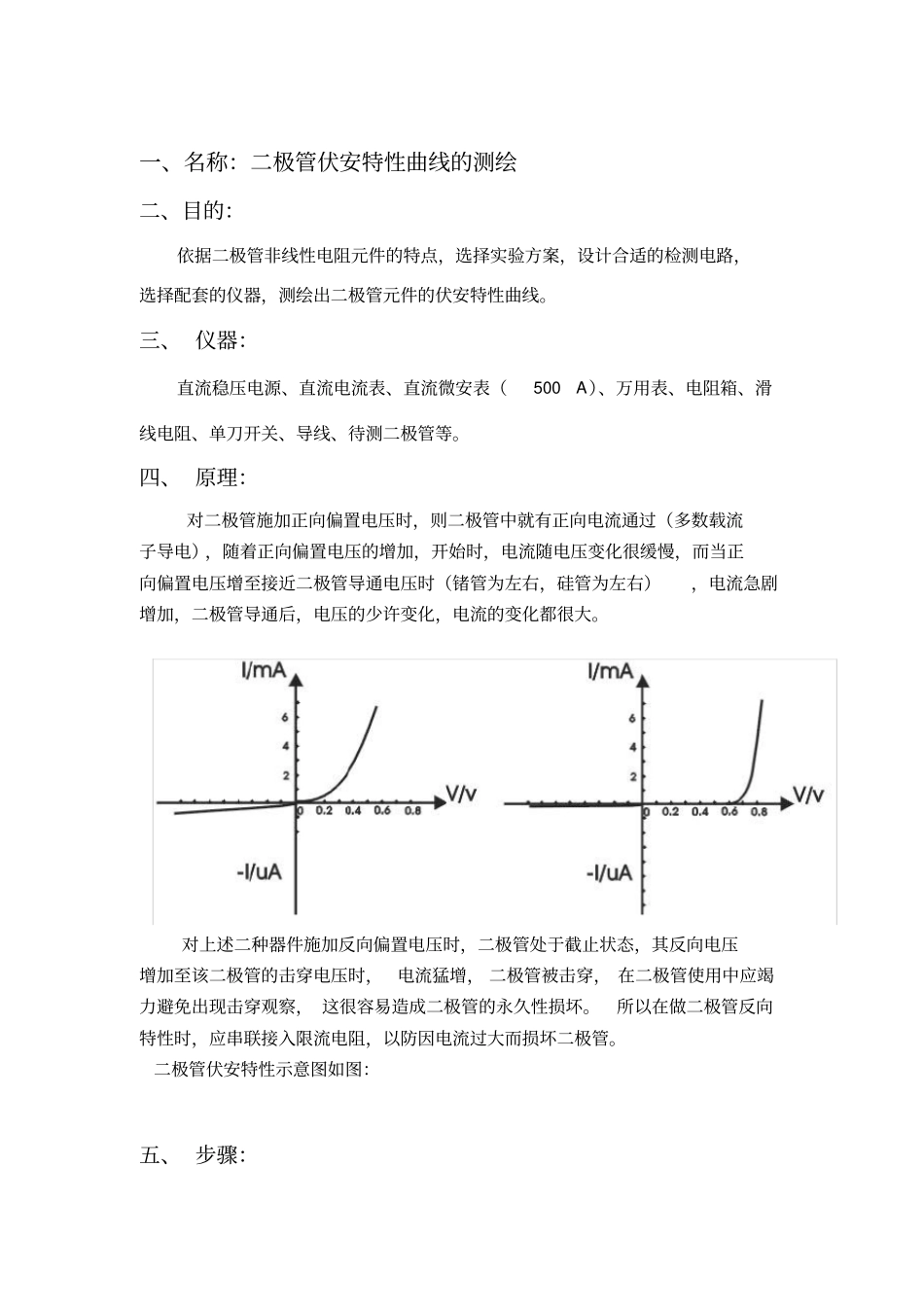

二极管伏安特性曲线的测绘试验报告_第1页
1/3
二极管伏安特性曲线的测绘试验报告_第2页
2/3

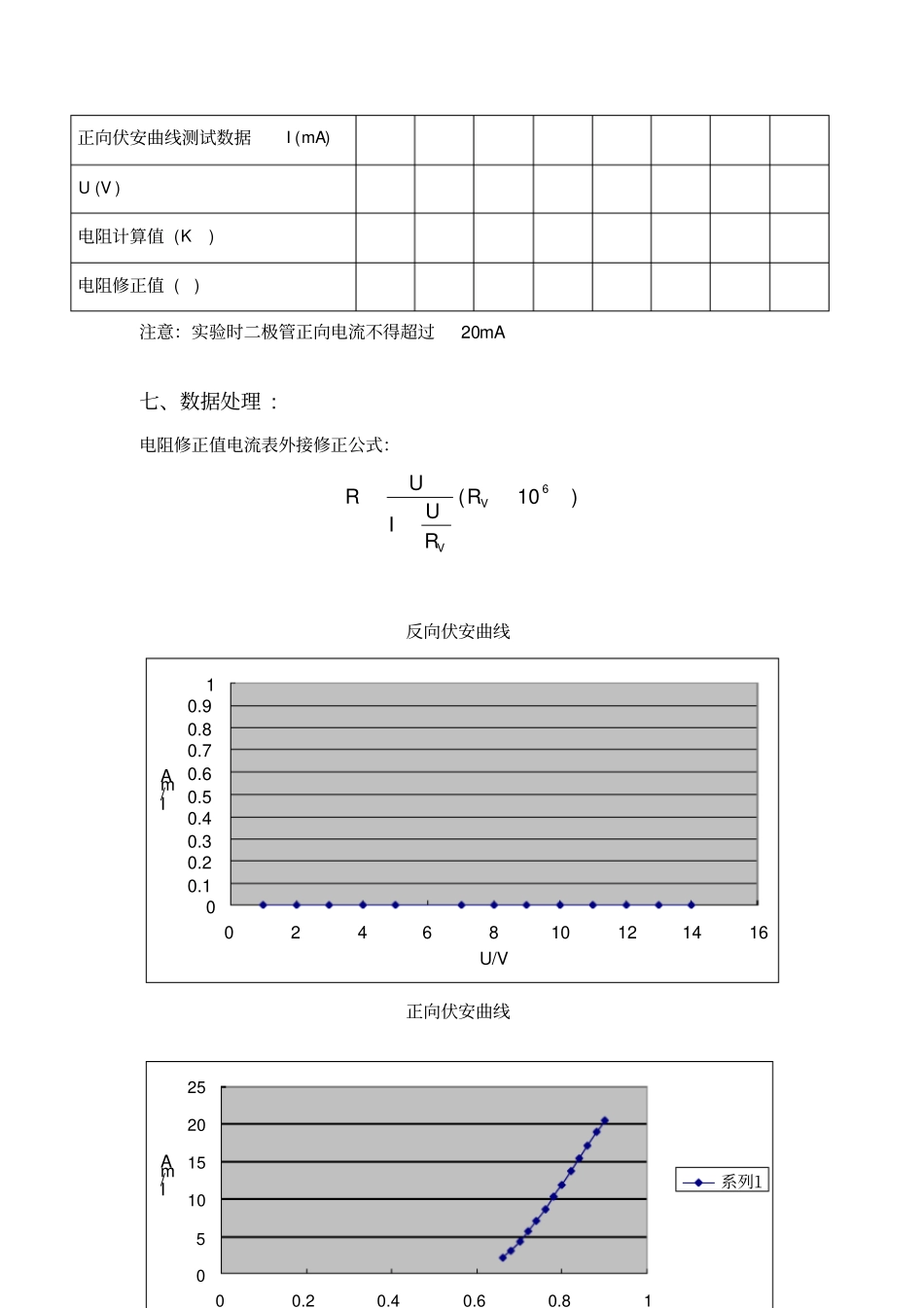

二极管伏安特性曲线的测绘试验报告_第3页
3/3
一、名称:二极管伏安特性曲线的测绘二、目的:依据二极管非线性电阻元件的特点,选择实验方案,设计合适的检测电路,选择配套的仪器,测绘出二极管元件的伏安特性曲线。三、仪器:直流稳压电源、直流电流表、直流微安表(500A)、万用表、电阻箱、滑线电阻、单刀开关、导线、待测二极管等。四、原理:对二极管施加正向偏置电压时,则二极管中就有正向电流通过(多数载流子导电),随着正向偏置电压的增加,开始时,电流随电压变化很缓慢,而当正向偏置电压增至接近二极管导通电压时(锗管为左右,硅管为左右),电流急剧增加,二极管导通后,电压的少许变化,电流的变化都很大。对上述二种器件施加反向偏置电压时,二极管处于截止状态,其反向电压增加至该二极管的击穿电压时,电流猛增,二极管被击穿,在二极管使用中应竭力避免出现击穿观察,这很容易造成二极管的永久性损坏。所以在做二极管反向特性时,应串联接入限流电阻,以防因电流过大而损坏二极管。二极管伏安特性示意图如图:五、步骤:(1)反向特性测试电路。二极管的反向电阻值很大,采用电流表内接测试电路可以减少测量误差。测试电路见图,变阻器设置700。(2)正向特性测试电路。二极管在正向导通时,呈现的电阻值较小,拟采用电流表外接测试电路,电源电压在0~10V内调节,变阻器开始设置700,调节电源电压,以得到所需电流值。图-二极管反向特性测试电路图-二极管正向特性测试电路六、数据:反向伏安曲线测试数据表()UV()IA电阻计算值()K正向伏安曲线测试数据表正向伏安曲线测试数据()ImA()UV电阻计算值()K电阻修正值()注意:实验时二极管正向电流不得超过20mA七、数据处理:电阻修正值电流表外接修正公式:6(10)VVURRUIR反向伏安曲线00.10.20.30.40.50.60.70.80.910246810121416U/VI/mA正向伏安曲线051015202500.20.40.60.81I/mA系列1
