焊接式锻钢闸阀-Z61Y焊接式锻钢闸阀VIP免费

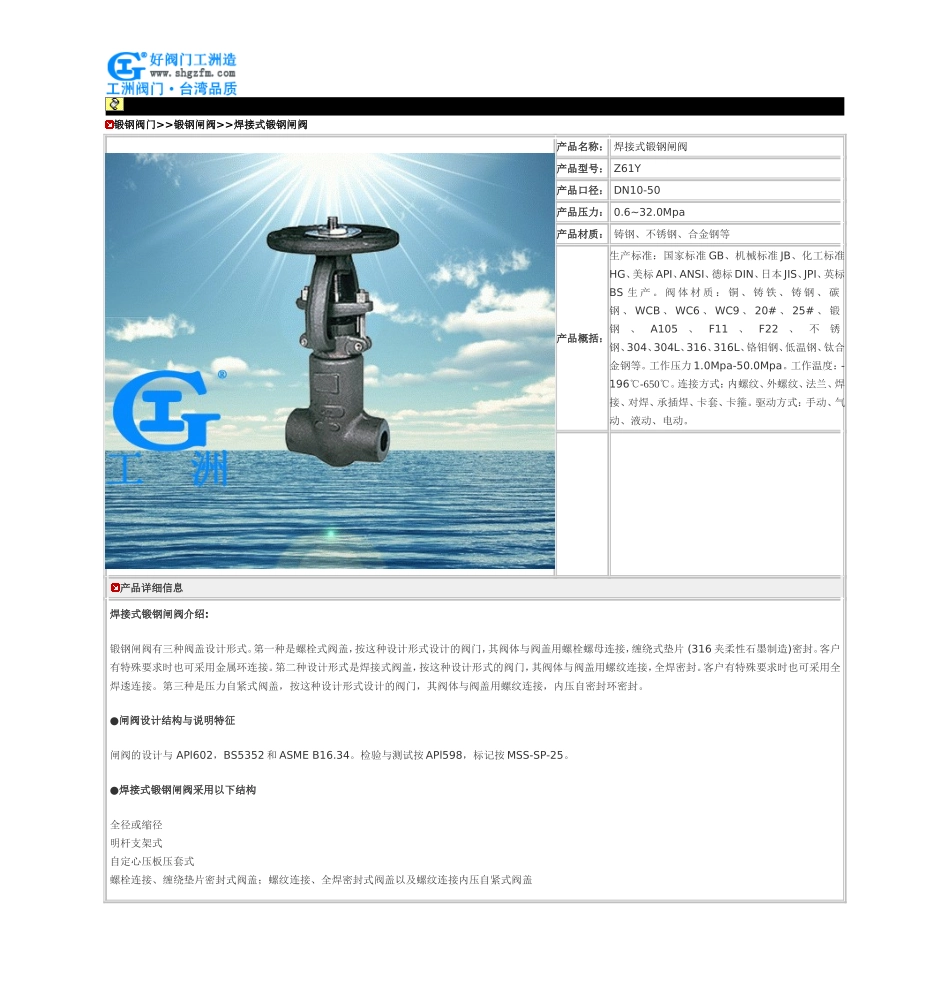

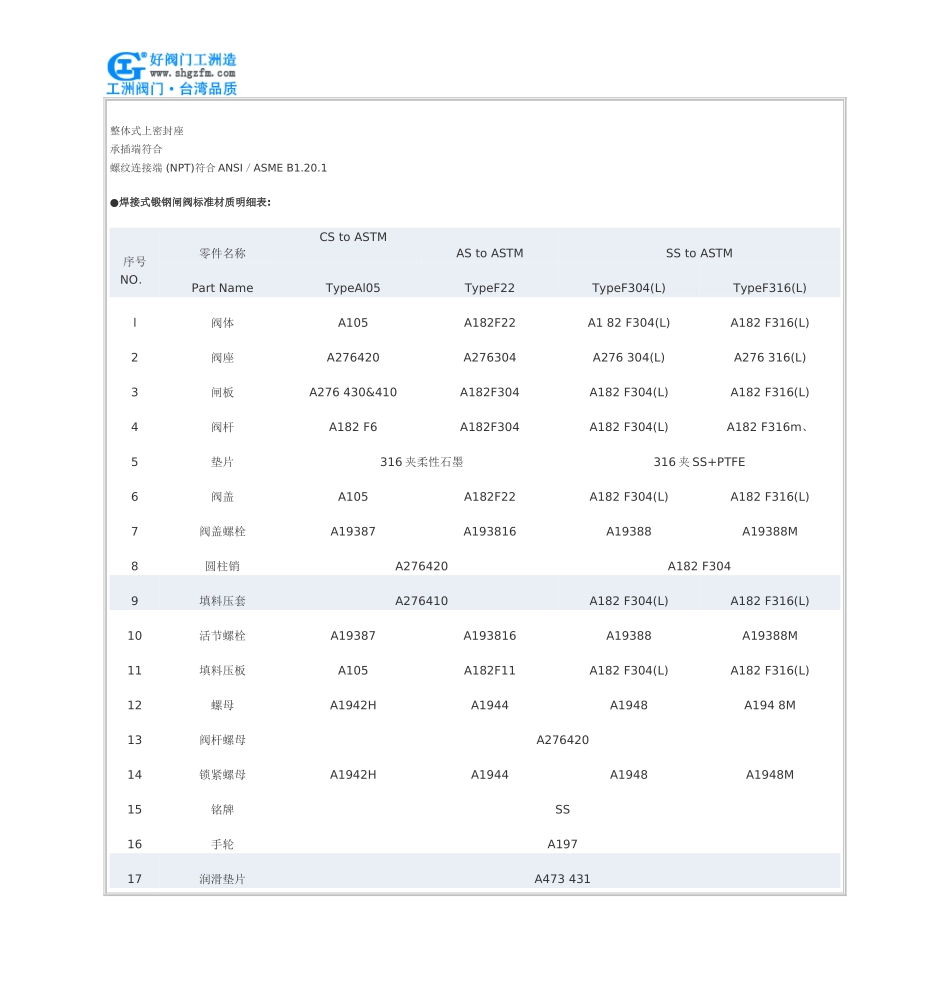

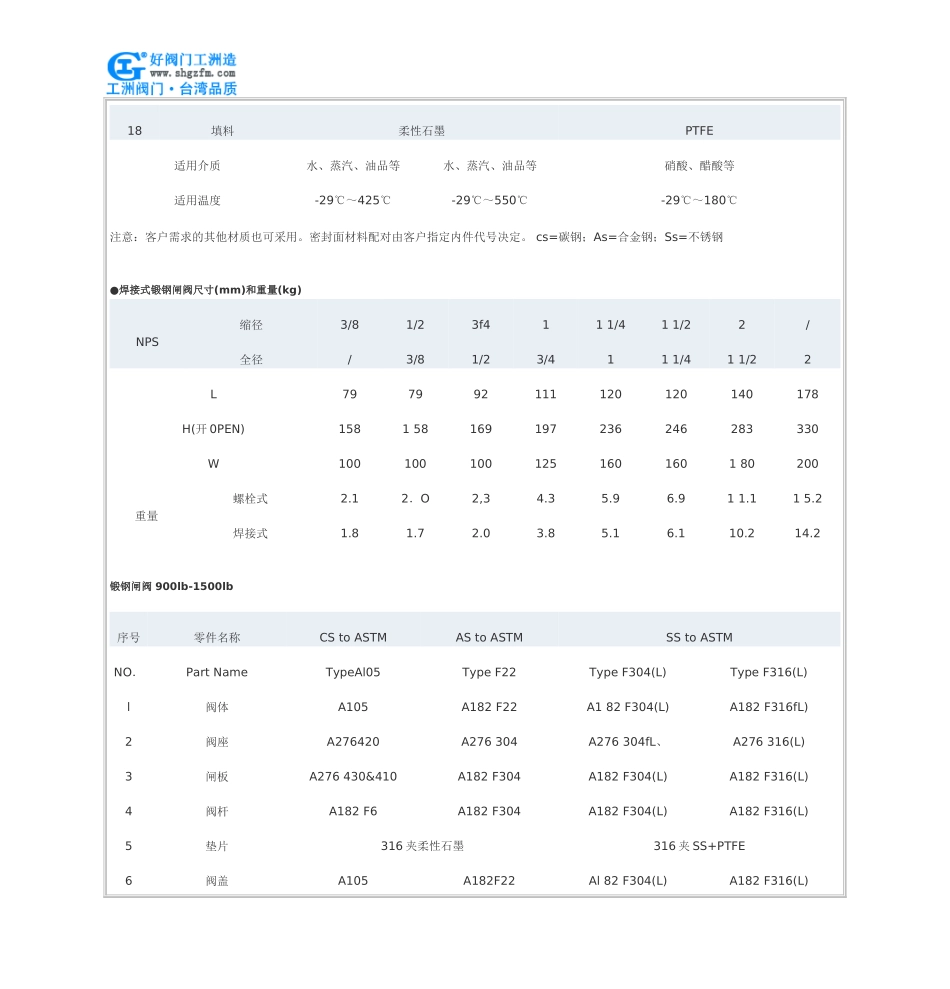

锻钢阀门>>锻钢闸阀>>焊接式锻钢闸阀产品名称：焊接式锻钢闸阀产品型号：Z61Y产品口径：DN10-50产品压力：0.6~32.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。产品详细信息焊接式锻钢闸阀介绍:锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。●闸阀设计结构与说明特征闸阀的设计与APl602，BS5352和ASMEB16.34。检验与测试按APl598，标记按MSS-SP-25。●焊接式锻钢闸阀采用以下结构全径或缩径明杆支架式自定心压板压套式螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖整体式上密封座承插端符合螺纹连接端(NPT)符合ANSI／ASMEB1.20.1●焊接式锻钢闸阀标准材质明细表:序号NO．零件名称CStoASTMAStoASTMSStoASTMPartNameTypeAl05TypeF22TypeF304(L)TypeF316(L)l阀体A105A182F22A182F304(L)A182F316(L)2阀座A276420A276304A276304(L)A276316(L)3闸板A276430&410A182F304A182F304(L)A182F316(L)4阀杆A182F6A182F304A182F304(L)A182F316m、5垫片316夹柔性石墨316夹SS+PTFE6阀盖A105A182F22A182F304(L)A182F316(L)7阀盖螺栓A19387A193816A19388A19388M8圆柱销A276420A182F3049填料压套A276410A182F304(L)A182F316(L)10活节螺栓A19387A193816A19388A19388M11填料压板A105A182F11A182F304(L)A182F316(L)12螺母A1942HA1944A1948A1948M13阀杆螺母A27642014锁紧螺母A1942HA1944A1948A1948M15铭牌SS16手轮A19717润滑垫片A47343118填料柔性石墨PTFE适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等适用温度-29℃～425℃-29℃～550℃-29℃～180℃注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。cs=碳钢；As=合金钢；Ss=不锈钢●焊接式锻钢闸阀尺寸(mm)和重量(kg)NPS缩径3/81/23f4111/411/22/全径/3/81/23/4111/411/22L797992111120120140178H(开0PEN)158158169197236246283330W100100100125160160180200重量螺栓式2.12．O2,34.35.96.911.115.2焊接式1.81.72.03.85.16.110.214.2锻钢闸阀900lb-1500lb序号零件名称CStoASTMAStoASTMSStoASTMNO．PartNameTypeAl05TypeF22TypeF304(L)TypeF316(L)l阀体A105A182F22A182F304(L)A182F316fL)2阀座A276420A276304A276304fL、A276316(L)3闸板A276430&410A182F304A182F304(L)A182F316(L)4阀杆A182F6A182F304A182F304(L)A182F316(L)5垫片316夹柔性石墨316夹SS+PTFE6阀盖A105A182F22Al82F304(L)A182F316(L)7阀盖螺栓A19387A193816A19388A19388M8圆柱销A276420A1823049填料压套A276410A182F304(L)Al82F316(L)10活节螺栓A19387A193B16A193B8A19388M1l填料压板A105A182F11A182F304(L)A182F316(L)l2螺母A1942HA1944A1948A1948Ml3阀杆螺母A27642014锁紧螺母A1942HA1944A1948A1948Ml5铭牌SSl6手轮A197l7润滑垫片A47343l18填料柔性石墨PTFE适用介质水、蒸汽、油品等硝酸、醋酸等适用温度-29℃～425℃-29℃～550℃-29℃～180℃注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。cs=碳钢；As=合金钢；ss=不锈钢●焊接式锻钢闸阀尺寸(mm)和重量(kg)NPS缩径3/81/23/4111/411/22/全径/3/81/23/4111/411/22L9211111l120l20140l782l0H(开0PEN)169197197236246283330354W100125125160160l80200240重量螺...
