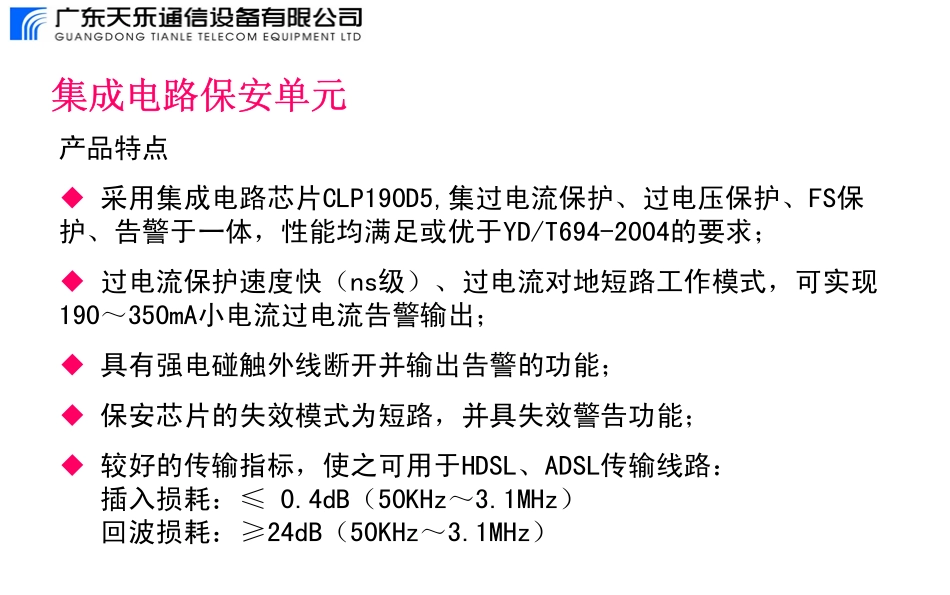

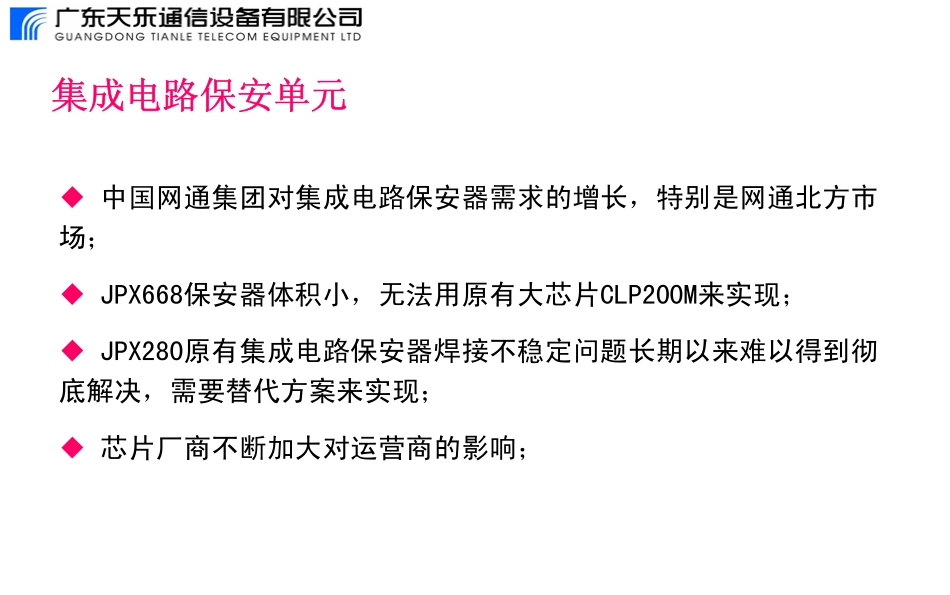

新型保安单元◆中国网通集团对集成电路保安器需求的增长，特别是网通北方市场；◆JPX668保安器体积小，无法用原有大芯片CLP200M来实现；◆JPX280原有集成电路保安器焊接不稳定问题长期以来难以得到彻底解决，需要替代方案来实现；◆芯片厂商不断加大对运营商的影响；集成电路保安单元产品特点◆采用集成电路芯片CLP190D5,集过电流保护、过电压保护、FS保护、告警于一体，性能均满足或优于YD/T694-2004的要求；◆过电流保护速度快（ns级）、过电流对地短路工作模式，可实现190～350mA小电流过电流告警输出；◆具有强电碰触外线断开并输出告警的功能；◆保安芯片的失效模式为短路，并具失效警告功能；◆较好的传输指标，使之可用于HDSL、ADSL传输线路：插入损耗：≤0.4dB（50KHz～3.1MHz）回波损耗：≥24dB（50KHz～3.1MHz）集成电路保安单元保安单元传统防护电路原理图保安单元电路保安单元电路交换机用户电路交换机用户电路用户用户集成电路保安单元保护电路原理图过电压保护特性比较半导体集成电路芯片半导体放电管气体放电管脉冲放电电压低（小于400V，实测为280～300V）脉冲放电电压低（小于400V，实测为280～300V）脉冲放电电压高（小于800V，实测为510～610V）保护速度为纳秒数量级保护速度为纳秒数量级保护速度为微秒数量级寿命长寿命长寿命短残余电压低（3～5V）表面温度低，180℃残余电压低（3～5V）表面温度低220～240℃放电时表面温度高于700℃电容大（50～150pf）电容大（50～150pf）电容小（1～2pf）短路失效模式短路失效模式开路失效模式各类保安单元性能比较过电流保护特性比较半导体集成电路芯片PTC常温阻值小，阻值随温度变化极小；过电流保护动作电流可由取样电阻设定；可实现190～350mA小电流过电流告警输出常温阻值大，阻值随温度变化大；无190～350mA小电流过电流告警输出对地短路工作模式对地高阻、开路工作模式动作速度快，为2～5μs，大电流和小电流动作时间接近响应速度慢，特别小电流时启动速度更慢0.35A--0.15A<4s0.5A--0.15A<1s1A--0.5A<0.4s3A--0.5A<0.1s可自复可自复各类保安单元性能比较JPX280B01E型保安单元JPX280B01E型集成电路保安单元（DVS4.837.591-95）是2006年开发的一种新型保安单元，采用单回路集成电路保安芯片CLP190D5,各项过压、过流保护性能均满足或优于YD/T694-2004的要求。外形图内部结构图JPX668B01E型保安单元JPX668B01E型集成电路保安单元（DVS4.837.398-95）是2006年开发的新型保安单元，采用集成电路保安芯片CLP190D5,各项过压、过流保护性能均满足或优于YD/T694-2004的要求。外形图内部结构图产品特点◆采用前置PTC元件做为开关器件，实现保安单元故障后不需人为操作，全自动恢复，性能均满足或优于YD/T694-2004的要求；◆双金属复合材料作为过热告警元件，故障发生时能稳定持续输出告警信号。故障消除后，告警停止。◆采用无触点开关，避免了机械开关动作引起的拉弧，实现保安单元的全自动恢自复，比现有的手动恢复保安单元性能更为稳定和可靠。◆可重复使用，工作寿命长；JPX280B01F型保安器JPX280B01F型保安器JPX280B01F型保安器（DVS4.837.642）是2006年开发的一种新型的全复式保安器，采用前置PTC作为开关器件,各项过压、过流保护性能均满足或优于YD/T694-2004的要求。外形图内部结构图JPX280B01F型保安器保护电路原理图产品特点◆通用化程度高。利用集成电路保安器的零部件、通用的放电管和PTC，完成分体式保安功能，性能均满足或优于YD/T694-1999的要求；◆结构简单、性能稳定；◆材料和生产工时减少，成本降低；JPX280B01C型保安器JPX280B01C型保安器JPX280B01C型保安器(DVS4.837.590-95)是2006年开发的一种新型保安器，利用集成电路保安器的零件（塑料件、冲压件），实现分离器件（放电管、PTC）保安功能，各项过压、过流保护性能均满足或优于YD/T694-2004的要求。外形图内部结构图保安单元电路保安单元电路交换机用户电路交换机用户电路用户用户bR2K2PTCRbaR1K1aSPTCRRR2U4-48VRUR13SASA防护电路原理图JPX280B01C型保安器MDF常用资料HPX26型接线模块产品型号产品名称产品图号容量（回线）外形尺寸长×宽×高安装孔距...
