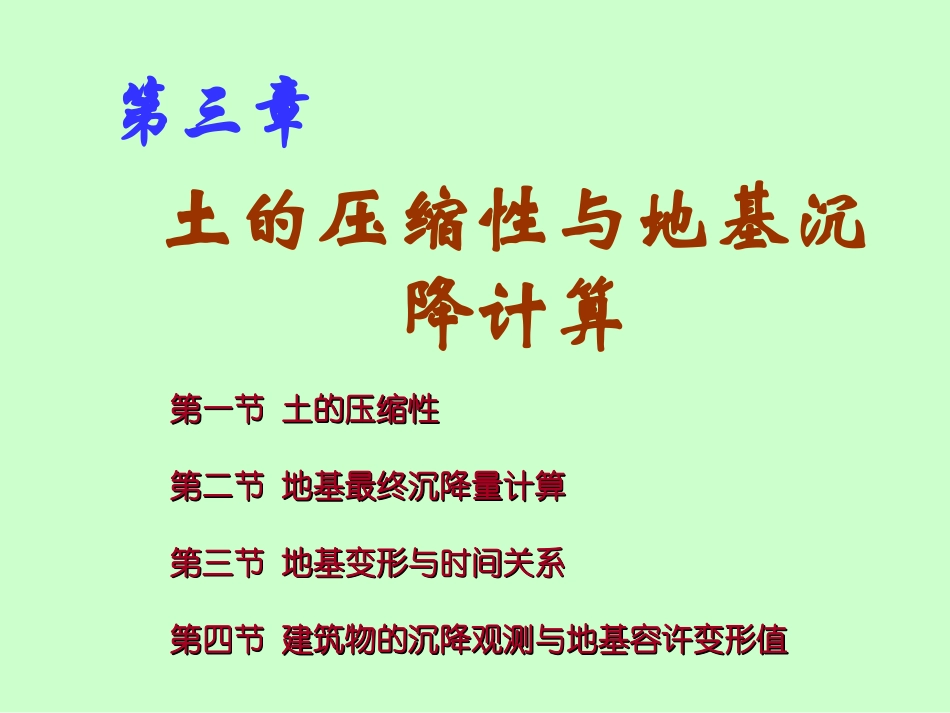

第三章土的压缩性与地基沉降计算第一节土的压缩性第一节土的压缩性第二节地基最终沉降量计算第二节地基最终沉降量计算第三节地基变形与时间关系第三节地基变形与时间关系第四节建筑物的沉降观测与地基容许变形值第四节建筑物的沉降观测与地基容许变形值第三章土的压缩性与地基沉降计算第一节土的压缩性第一节土的压缩性第二节地基最终沉降量计算第二节地基最终沉降量计算第三节地基变形与时间关系第三节地基变形与时间关系第四节建筑物的沉降观测与地基容许变形值第四节建筑物的沉降观测与地基容许变形值§3.1土的压缩性土的压缩性是指土在压力作用下体积缩小的特性压缩量的组成固体颗粒的压缩土中水和封闭气体的压缩空气的排出水的排出占总压缩量的1/400不到，忽略不计压缩量主要组成部分说明：土的压缩被认为只是由于孔隙体积减小的结果无粘性土粘性土透水性好，水易于排出压缩稳定很快完成透水性差，水不易排出压缩稳定需要很长一段时间土的固结：土体在压力作用下，压缩量随时间增长的过程§3.1.1§3.1.1侧线压缩试验及压缩曲线侧线压缩试验及压缩曲线土力学中利用压缩试验来研究土的压缩特性。该试验在压缩仪（或固结仪）中完成，如下图所示。用金属环刀切取保持天然结构的原状土样，并置于圆筒形压缩容器的刚性呼唤内，土样上下各垫有一块透水石，土样受压后土中水可以自由排出。由于金属环刀和刚性护环的限制，土样在压力作用下只可能发生竖向压缩，而无侧向变形，因此又称为侧限压缩试验。土样在天然状态下或经人工饱和后，进行逐级加压固结（一般按p=50kPa、100kPa、200kPa、300kPa、400kPa5级加荷），测定各级压力p作用下土样的压缩稳定后的孔隙比变化。三联固结仪刚性护环加压活塞透水石环刀底座透水石土样荷载注意：土样在竖直压力作用下，由于环刀和刚性护环的限制，只产生竖向压缩，不产生侧向变形•压缩仪示意图试验方法：侧限压缩试验试验结果压缩试验中HtHpe-p、、曲线试验结果（孔隙比）的推导112221211111()())()SvSvSvVVVVHAVVHHAVVV1（HH1111211e1eeeeHHVVSS则有视很小，可忽略不计，可土体固体颗粒垂直变形111e1HHee因此得到：这里我们将受压前的孔隙比为，受压后的孔隙比为1ee压缩后的孔隙比压缩前土样的孔隙比孔隙比变化，ee11eeee水槽内环环刀透水石试样传压板百分表施加荷载，静置至变形稳定逐级加大荷载测定：轴向应力轴向变形Pt1p2pSt1e2e0e3e1s2s3se试验结果：试验过程中的两个基本条件:受压前后土粒体积不变和土样横截面面积不变。压缩曲线的绘制方式e-p曲线e-lgp曲线'e01002003004000.60.70.80.91.0ee-p曲线ea'kPap10010000.60.70.80.9eCc11Cee-lgp曲线ceC(lg')lgκPα,p3.1.2压缩性指标，KPa-1或MPa-11、压缩系数：压缩曲线上任一点的切线斜率a的值，称为土的压缩系数。dpdea实际工程中，往往用割线斜率表示：1221ppeepetgae01002003004000.60.70.80.91.0ea1-2常用作比较土的压缩性大小土的类别a1-2(MPa-1)高压缩性土a1-2≥0.5中压缩性土0.1≤a1-2＜0.5低压缩性土a1-2<0.1e-σ′曲线缺点：不能反映土的应力历史kPapp2、压缩模量Es：土在完全侧限条件下竖向应力与相应的应变增量的比值。sz'E侧限压缩模量单位：Kpa,Mpaz0e1e0s1eEaea'土样在压缩整个过程中土粒体积和底面积不变Vv＝e0Vs＝1H0/(1+e0)H0Vv＝eVs＝1H1/(1+e)pH1pH3、体积压缩系数：土的体积压缩系数是土体在侧限条件下的竖向（体积）应变与竖向附加压应力之比，也称单向体积压缩系数。01//1vsmEe土的压缩模量的倒数土的体积压缩系数越大，土的压缩性越高。3.1.3土的回弹曲线与再压缩曲线在进行室内试验过程中，当土压力加到某一数值后，逐渐卸压，土样将发生回弹，土体膨胀，孔隙比增大，若测得回弹稳定后的孔隙比，则可绘制相应的孔隙比与压力的关系曲线称为回弹曲线。土的回弹曲线与再压缩曲线3.1.4应力历史对压缩性的影响土的应力历史：土体在历史上曾经受到过的应力状态先...
