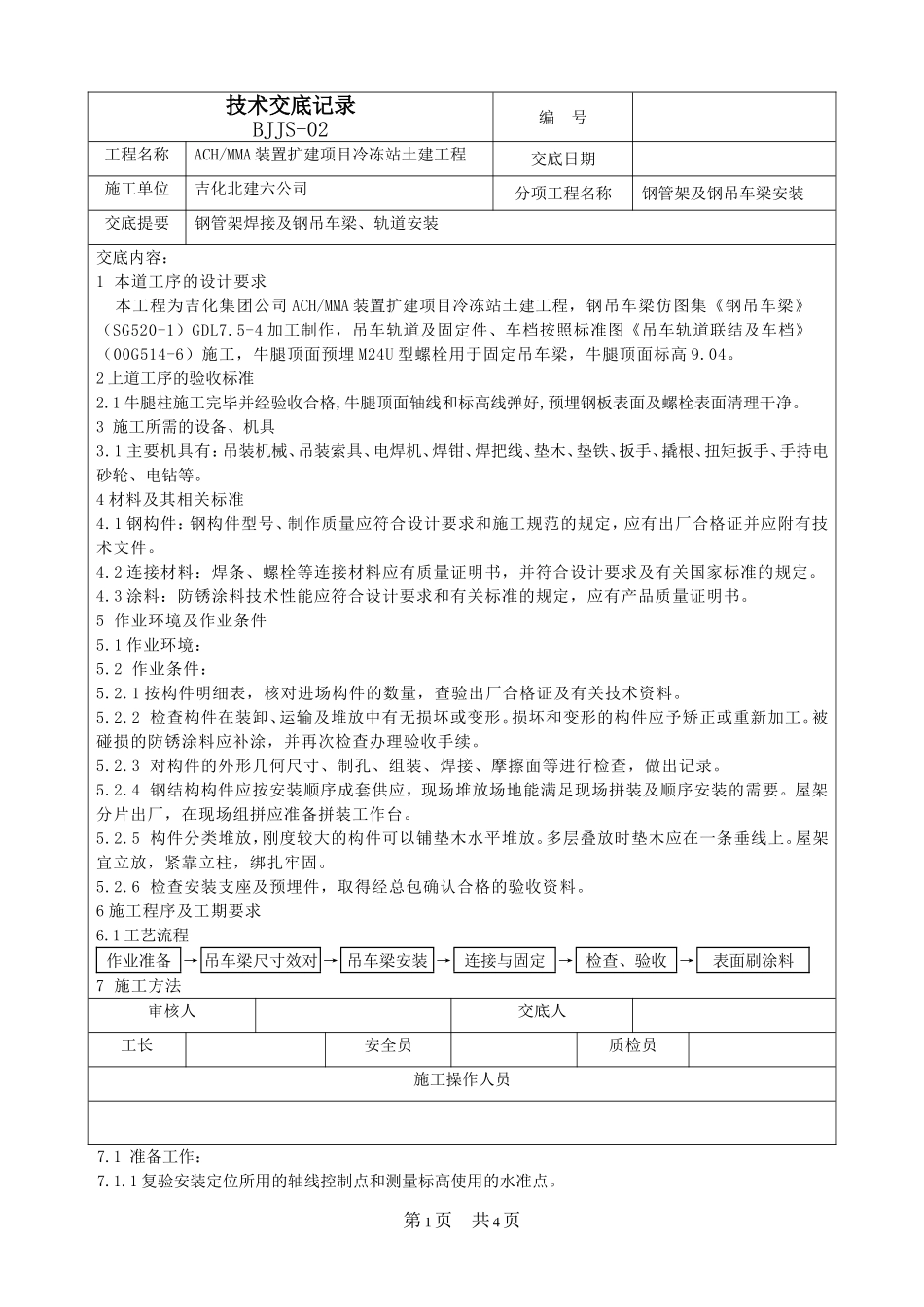

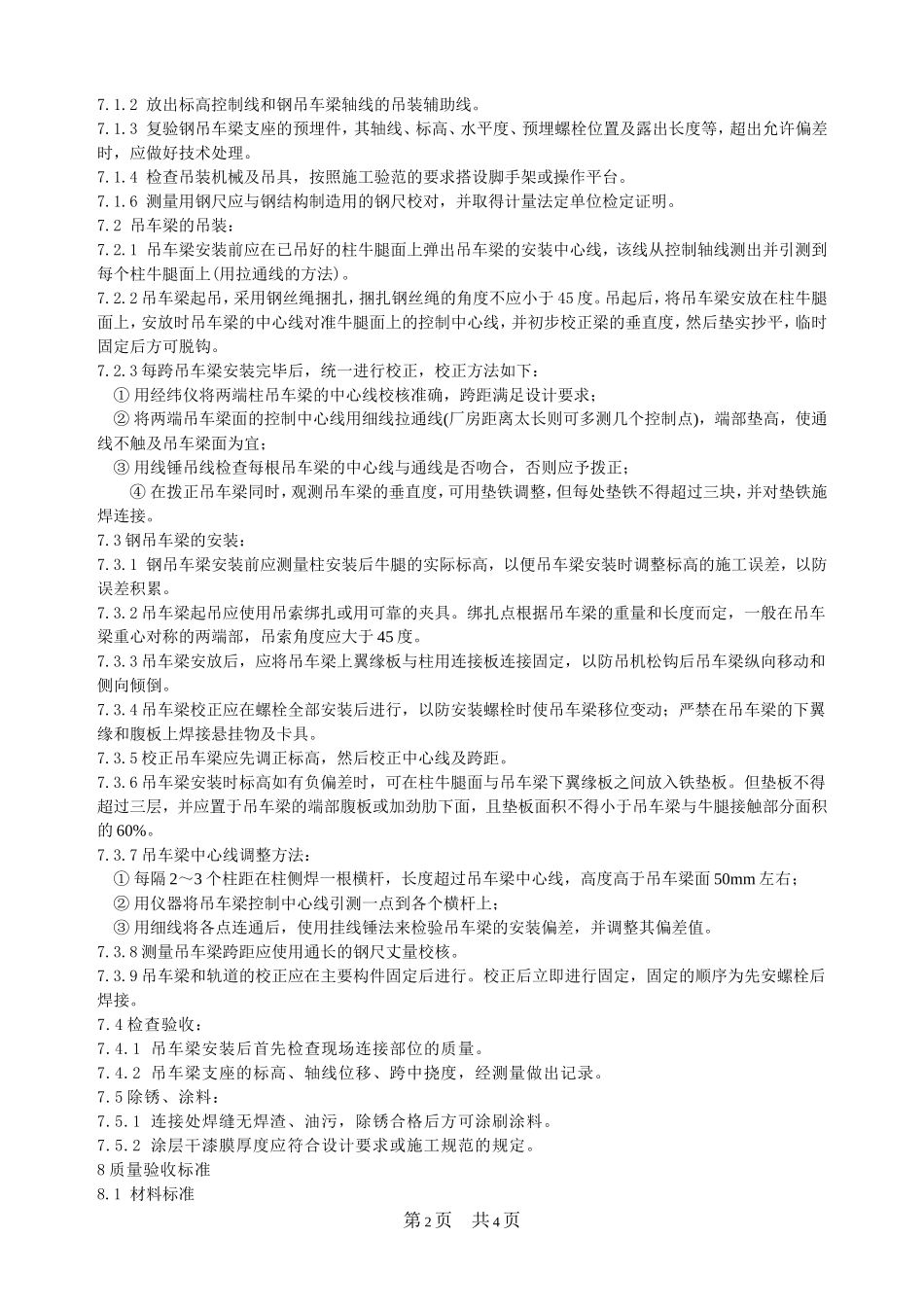

技术交底记录BJJS-02编号工程名称ACH/MMA装置扩建项目冷冻站土建工程交底日期施工单位吉化北建六公司分项工程名称钢管架及钢吊车梁安装交底提要钢管架焊接及钢吊车梁、轨道安装交底内容：1本道工序的设计要求本工程为吉化集团公司ACH/MMA装置扩建项目冷冻站土建工程，钢吊车梁仿图集《钢吊车梁》（SG520-1）GDL7.5-4加工制作，吊车轨道及固定件、车档按照标准图《吊车轨道联结及车档》（00G514-6）施工，牛腿顶面预埋M24U型螺栓用于固定吊车梁，牛腿顶面标高9.04。2上道工序的验收标准2.1牛腿柱施工完毕并经验收合格,牛腿顶面轴线和标高线弹好,预埋钢板表面及螺栓表面清理干净。3施工所需的设备、机具3.1主要机具有：吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬根、扭矩扳手、手持电砂轮、电钻等。4材料及其相关标准4.1钢构件：钢构件型号、制作质量应符合设计要求和施工规范的规定，应有出厂合格证并应附有技术文件。4.2连接材料：焊条、螺栓等连接材料应有质量证明书，并符合设计要求及有关国家标准的规定。4.3涂料：防锈涂料技术性能应符合设计要求和有关标准的规定，应有产品质量证明书。5作业环境及作业条件5.1作业环境：5.2作业条件：5.2.1按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术资料。5.2.2检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被碰损的防锈涂料应补涂，并再次检查办理验收手续。5.2.3对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查，做出记录。5.2.4钢结构构件应按安装顺序成套供应，现场堆放场地能满足现场拼装及顺序安装的需要。屋架分片出厂，在现场组拼应准备拼装工作台。5.2.5构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。屋架宜立放，紧靠立柱，绑扎牢固。5.2.6检查安装支座及预埋件，取得经总包确认合格的验收资料。6施工程序及工期要求6.1工艺流程作业准备→吊车梁尺寸效对→吊车梁安装→连接与固定→检查、验收→表面刷涂料7施工方法审核人交底人工长安全员质检员施工操作人员7.1准备工作：7.1.1复验安装定位所用的轴线控制点和测量标高使用的水准点。第1页共4页7.1.2放出标高控制线和钢吊车梁轴线的吊装辅助线。7.1.3复验钢吊车梁支座的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。7.1.4检查吊装机械及吊具，按照施工验范的要求搭设脚手架或操作平台。7.1.6测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。7.2吊车梁的吊装：7.2.1吊车梁安装前应在已吊好的柱牛腿面上弹出吊车梁的安装中心线，该线从控制轴线测出并引测到每个柱牛腿面上(用拉通线的方法)。7.2.2吊车梁起吊，采用钢丝绳捆扎，捆扎钢丝绳的角度不应小于45度。吊起后，将吊车梁安放在柱牛腿面上，安放时吊车梁的中心线对准牛腿面上的控制中心线，并初步校正梁的垂直度，然后垫实抄平，临时固定后方可脱钩。7.2.3每跨吊车梁安装完毕后，统一进行校正，校正方法如下：①用经纬仪将两端柱吊车梁的中心线校核准确，跨距满足设计要求；②将两端吊车梁面的控制中心线用细线拉通线(厂房距离太长则可多测几个控制点)，端部垫高，使通线不触及吊车梁面为宜；③用线锤吊线检查每根吊车梁的中心线与通线是否吻合，否则应予拨正；④在拨正吊车梁同时，观测吊车梁的垂直度，可用垫铁调整，但每处垫铁不得超过三块，并对垫铁施焊连接。7.3钢吊车梁的安装：7.3.1钢吊车梁安装前应测量柱安装后牛腿的实际标高，以便吊车梁安装时调整标高的施工误差，以防误差积累。7.3.2吊车梁起吊应使用吊索绑扎或用可靠的夹具。绑扎点根据吊车梁的重量和长度而定，一般在吊车梁重心对称的两端部，吊索角度应大于45度。7.3.3吊车梁安放后，应将吊车梁上翼缘板与柱用连接板连接固定，以防吊机松钩后吊车梁纵向移动和侧向倾倒。7.3.4吊车梁校正应在螺栓全部安装后进行，以防安装螺栓时使吊车梁移位变动；严禁在吊车梁的下翼缘和腹板上焊接悬挂物及卡具。7.3.5校正吊车梁应先调正标高，然后校正中心线及跨距。7.3.6吊车梁...
