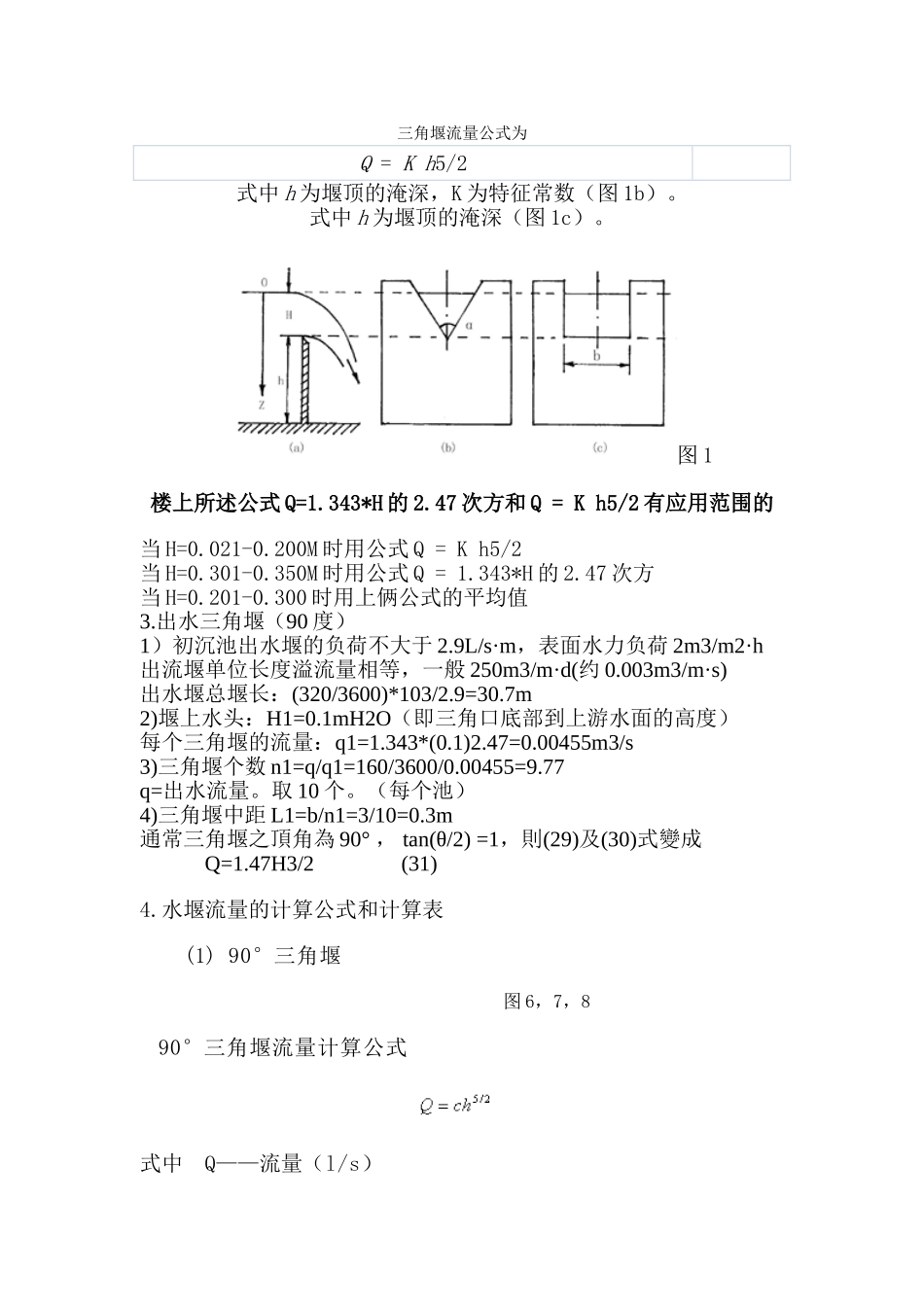

三角堰流量公式为Q=Kh5/2式中h为堰顶的淹深，K为特征常数（图1b）。式中h为堰顶的淹深（图1c）。图1楼上所述公式Q=1.343*H的2.47次方和Q=Kh5/2有应用范围的当H=0.021-0.200M时用公式Q=Kh5/2当H=0.301-0.350M时用公式Q=1.343*H的2.47次方当H=0.201-0.300时用上俩公式的平均值3.出水三角堰（90度）1）初沉池出水堰的负荷不大于2.9L/s·m，表面水力负荷2m3/m2·h出流堰单位长度溢流量相等，一般250m3/m·d(约0.003m3/m·s)出水堰总堰长：(320/3600)*103/2.9=30.7m2)堰上水头：H1=0.1mH2O（即三角口底部到上游水面的高度）每个三角堰的流量：q1=1.343*(0.1)2.47=0.00455m3/s3)三角堰个数n1=q/q1=160/3600/0.00455=9.77q=出水流量。取10个。（每个池）4)三角堰中距L1=b/n1=3/10=0.3m通常三角堰之頂角為90°，tan(θ/2)=1，則(29)及(30)式變成Q=1.47H3/2(31)4.水堰流量的计算公式和计算表(1)90°三角堰图6，7，890°三角堰流量计算公式式中Q——流量（l/s）h——堰口水头（m）c——流量系数c=1354＋＋(140＋)(－0.09)2B——堰槽宽度（m）D——堰槽底面至堰口底点距离（m）流量系数公式在下述范围内适用：B=0.5～1.2(m)D=0.1～0.75(m)堰的水头测定方法(1)水头是指水流的上水面至堰口底点(90’三角堰)或堰口下边缘(矩形堰、全宽堰)的垂直距离。(4)水堰的堰口至堰口外水池液面的高度不得小于100毫米。b.三角堰设计计算每座UASB反应器处理水量7L/s,溢流负荷为1～2L/(m•s)设计溢流负荷取f=2L/(m•s),则堰上水面总长L=q/f=7/2=3.5m（3-7）设计90°三角堰,堰高H=50mm,堰口宽B=100mm,堰上水头h=25mm,则堰口水面宽b=50mm,三角堰数量n=L/b=3.5/0.05=70个.设计堰板长为8-0.3=7.7m,共6块,每块堰10个100mm堰口,10个670mm间隙.堰上水头校核:则每个堰出流率q=0.007/70=1×10-4m³/s按90°三角堰计算公式q=1.43h5/2（3-8）则堰上水头为h=(q/1.43)0.4=(1×10-4/1.43)0.4=0.022m
