复习题-2010-VIP免费

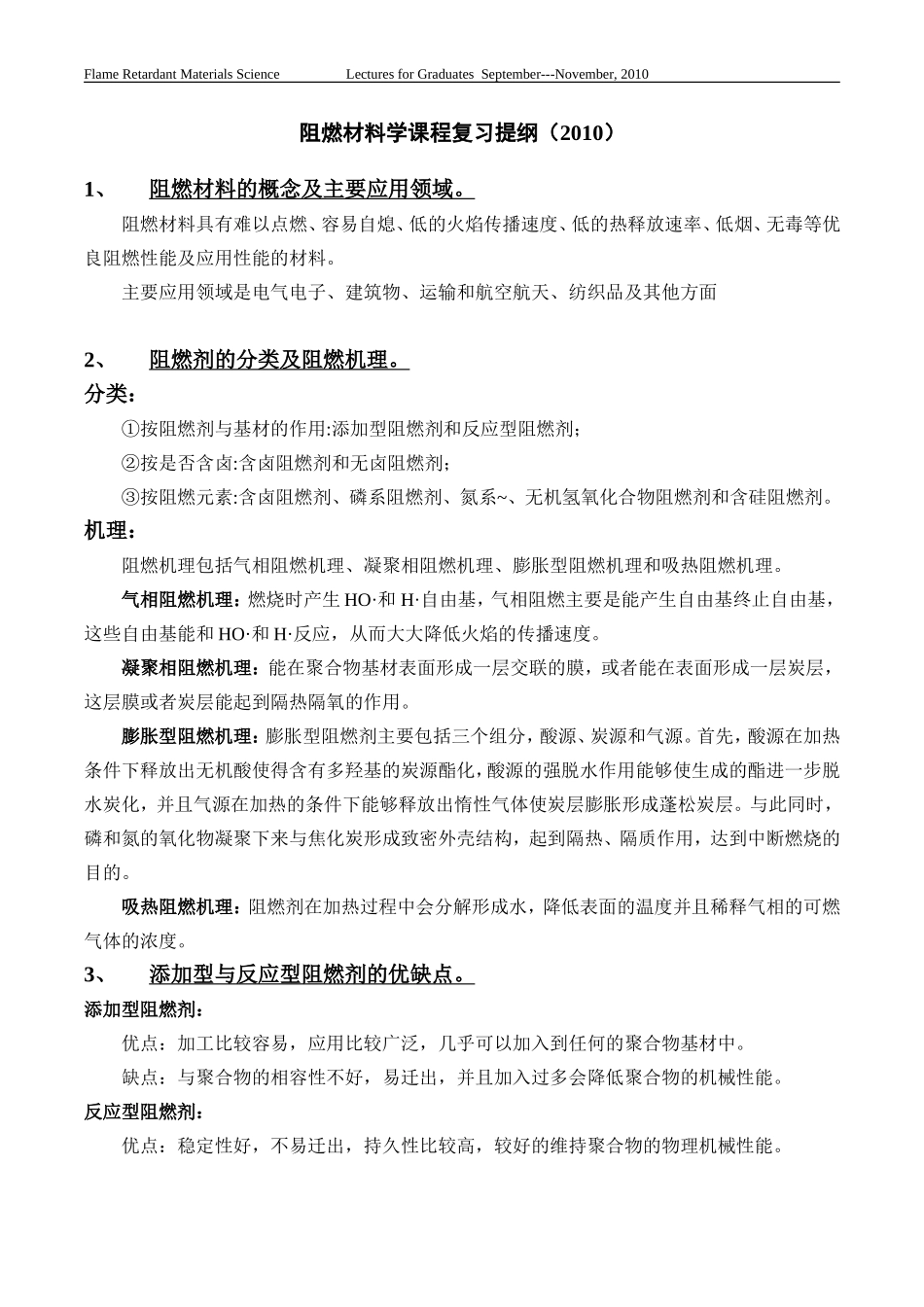

FlameRetardantMaterialsScienceLecturesforGraduatesSeptember---November,2010阻燃材料学课程复习提纲（2010）1、阻燃材料的概念及主要应用领域。2、阻燃剂的分类及阻燃机理。3、添加型与反应型阻燃剂的优缺点。4、阻燃剂与聚合物基材热分解行为匹配及加工热稳定性匹配的含义。5、影响阻燃材料烟雾产生的因素及影响规律。6、如何抑制聚合物材料燃烧烟雾的产生。7、阻燃聚合物材料热分解行为与阻燃的关系。8、阻燃聚合物材料热降解过程成炭的作用及成炭的途径。9、聚合物材料结构对烟雾产生的？10、阻燃材料的阻燃性能；测试阻燃性能的方法（LOI、TI、垂直燃烧、烟密度、CONE）和原理及影响因素；参数间的相互联系。如：熟悉最大比光密度Dm、最大比光密度修正值Dm(corr)、t16、D16；CONE给出的HRR、TTI、SEA、EHC、MLR的含义，HRR、EHC与MLR之间的关系。11、各类阻燃剂中最常用的几种及应用特点。如：两种重要的无机磷系阻燃剂（APP，RP）的特点、主要应用、问题及解决办法。有机磷酸酯性能特点及主要应用；化学膨胀型阻燃体系（IFR）的基本组成、作用机理？IFR存在的问题及解决途径；物理膨胀型阻燃剂EG的主要性能参数、主要应用，存在的问题及解决途径；无机金属氢氧化物阻燃剂的特点、主要应用，存在的问题及解决途径。12、协同阻燃的定义及应用。13、聚合物/层状纳米复合阻燃材料的特性、制备方法、纳米形态的表征。14、聚合物/层状纳米复合材料性能（包括阻燃性能）优越的原因。15、聚合物/层状纳米复合阻燃材料阻燃性能的特点及提高阻燃性能的途径。FlameRetardantMaterialsScienceLecturesforGraduatesSeptember---November,2010阻燃材料学课程复习提纲（2010）1、阻燃材料的概念及主要应用领域。阻燃材料具有难以点燃、容易自熄、低的火焰传播速度、低的热释放速率、低烟、无毒等优良阻燃性能及应用性能的材料。主要应用领域是电气电子、建筑物、运输和航空航天、纺织品及其他方面2、阻燃剂的分类及阻燃机理。分类：①按阻燃剂与基材的作用:添加型阻燃剂和反应型阻燃剂；②按是否含卤:含卤阻燃剂和无卤阻燃剂；③按阻燃元素:含卤阻燃剂、磷系阻燃剂、氮系~、无机氢氧化合物阻燃剂和含硅阻燃剂。机理：阻燃机理包括气相阻燃机理、凝聚相阻燃机理、膨胀型阻燃机理和吸热阻燃机理。气相阻燃机理：燃烧时产生HO·和H·自由基，气相阻燃主要是能产生自由基终止自由基，这些自由基能和HO·和H·反应，从而大大降低火焰的传播速度。凝聚相阻燃机理：能在聚合物基材表面形成一层交联的膜，或者能在表面形成一层炭层，这层膜或者炭层能起到隔热隔氧的作用。膨胀型阻燃机理：膨胀型阻燃剂主要包括三个组分，酸源、炭源和气源。首先，酸源在加热条件下释放出无机酸使得含有多羟基的炭源酯化，酸源的强脱水作用能够使生成的酯进一步脱水炭化，并且气源在加热的条件下能够释放出惰性气体使炭层膨胀形成蓬松炭层。与此同时，磷和氮的氧化物凝聚下来与焦化炭形成致密外壳结构，起到隔热、隔质作用，达到中断燃烧的目的。吸热阻燃机理：阻燃剂在加热过程中会分解形成水，降低表面的温度并且稀释气相的可燃气体的浓度。3、添加型与反应型阻燃剂的优缺点。添加型阻燃剂：优点：加工比较容易，应用比较广泛，几乎可以加入到任何的聚合物基材中。缺点：与聚合物的相容性不好，易迁出，并且加入过多会降低聚合物的机械性能。反应型阻燃剂：优点：稳定性好，不易迁出，持久性比较高，较好的维持聚合物的物理机械性能。FlameRetardantMaterialsScienceLecturesforGraduatesSeptember---November,2010缺点：加工比较困难，并不是所有的聚合物都可以通过反应加上阻燃剂，没有增塑作用，只适用于热固性塑料。4、阻燃剂与聚合物基材热分解行为匹配及加工热稳定性匹配的含义。①热分解行为匹配：阻燃剂的热分解温度应该和聚合物基材的热分解温度相近。即阻燃剂的初始热分解温度应低于并接近聚合物基材的初始热分解温度。（热分解温度过低会过早分解起不到保护聚合物基材的作用；过高……）。采用两种阻燃剂应这样选择，第一种阻燃剂的初始热分解温度应比基材的初始热分解温度低60-75℃，第二种阻燃剂的...
