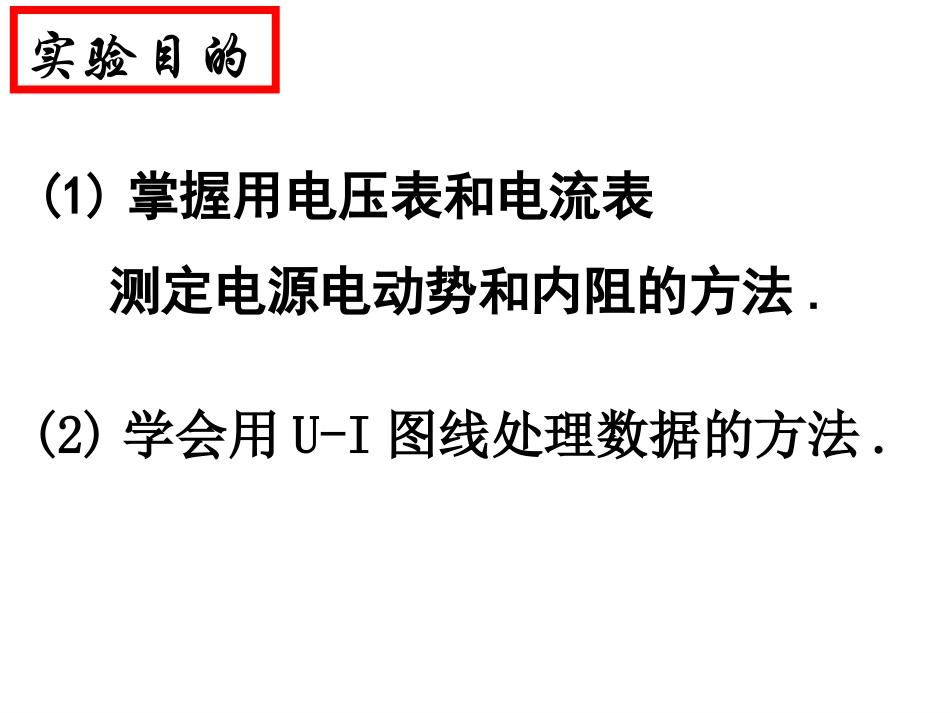

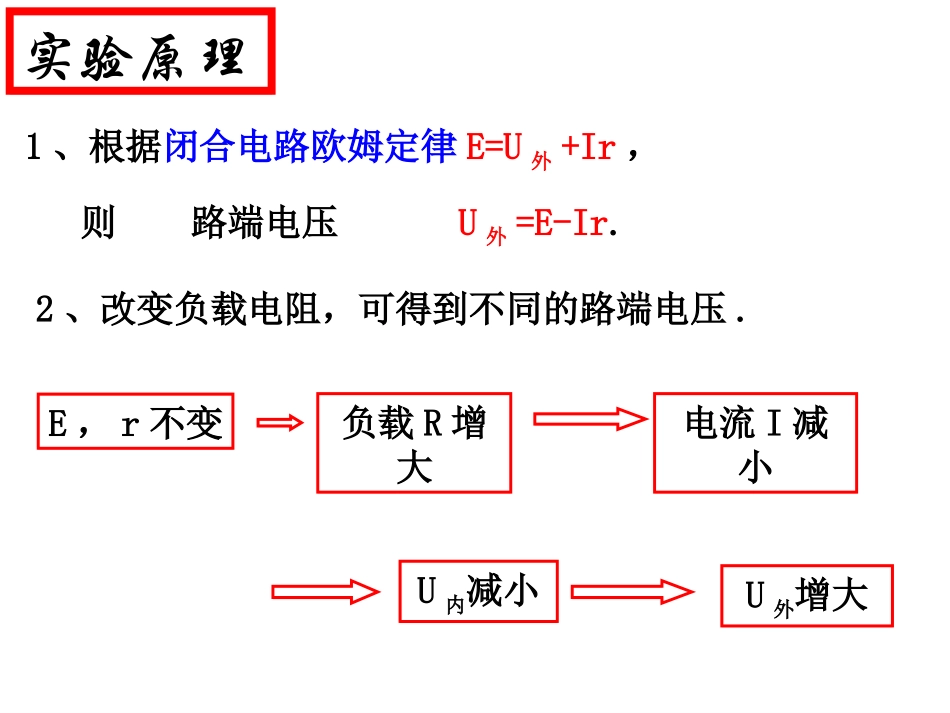

实验目的(1)掌握用电压表和电流表测定电源电动势和内阻的方法.(2)学会用U-I图线处理数据的方法.实验原理1、根据闭合电路欧姆定律E=U外+Ir，则路端电压U外=E-Ir.2、改变负载电阻，可得到不同的路端电压.E，r不变负载R增大电流I减小U内减小U外增大实验原理3、在电路中接入的负载电阻分别是R1、R2时，对应的在电路中产生的电流为I1、I2，路端电压为U1、U2，则代入，可获得一组方程：从而计算出：11UEIr22UEIr2112UUrII122112IUIUEII实验仪器伏特表、安培表、滑动变阻器、电键、导线、被测电池实验步骤(1)连接电路，开始开关应处于断开状态,滑动变阻器阻值调到最大.(3)闭合电键，调节滑动变阻器滑片的位置，读出电流I、电压U的值,重复5次,列表记录.AVKE,r(2)检查:电表的指针是否指零量程选择合适,实验步骤(4)整理好器材,利用公式或U-I图象处理记录的数据,求出电源的E和r.AVKE,r注意事项(1)电池的选择:为使实验中U随I的变化明显，应选用内阻较大的电池，可以用旧些的干电池，但过旧的电池虽然内阻大，但电动势不稳定，也不宜使用.(2)防止电池极化:电路中的电流较大时电池极化现象比较严重，会导致电动势明显下降和内阻明显增大.因此通电时间越短越好，读完数据立即切断电源，要特别注意测量时绝不允许负载短路.注意事项(3)作U-I图象时的注意点:用作图法时，滑动变阻器阻值应在几欧至几十欧的较大范围内变化，使各组数据差别大些，实验数据要多取几组，由于读数等偶然误差的存在，描出的点不完全在同一直线上,误差分析AVKE,r1、本实验中，存在的系统误差是由于电压表的分流引起。2、由U-I图线可知，该实验的测量结果将导致电源的电动势E和内阻r都偏小。0UI测量值真实值斜率k绝对值=rAVKE,r1、本实验中，存在的系统误差是由于电流表的分压引起。2、由U-I图线可知，该实验的测量结果将导致电源的内阻r偏大，但电动势E测=E真。0UI测量值真实值误差分析斜率k绝对值=r
