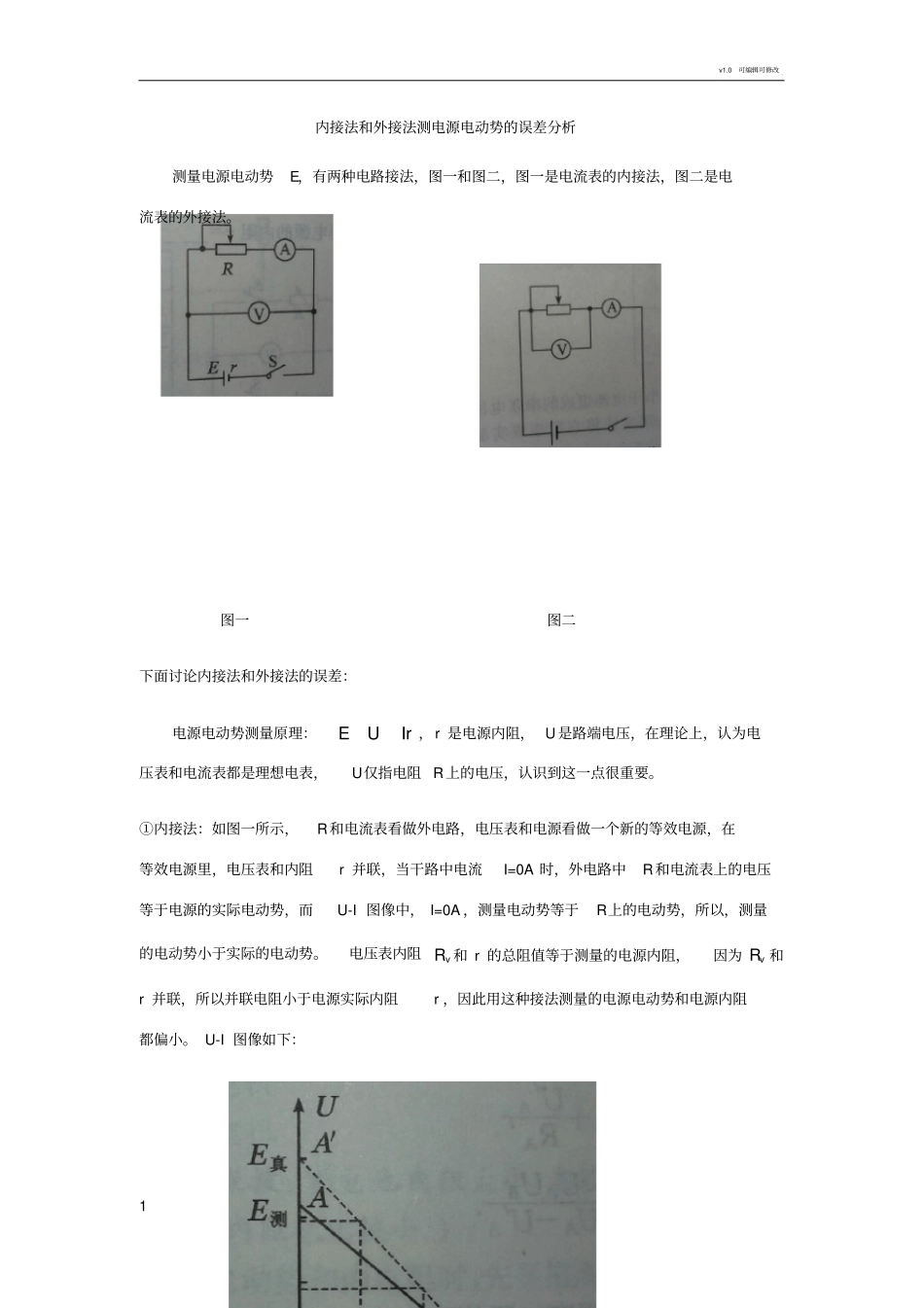

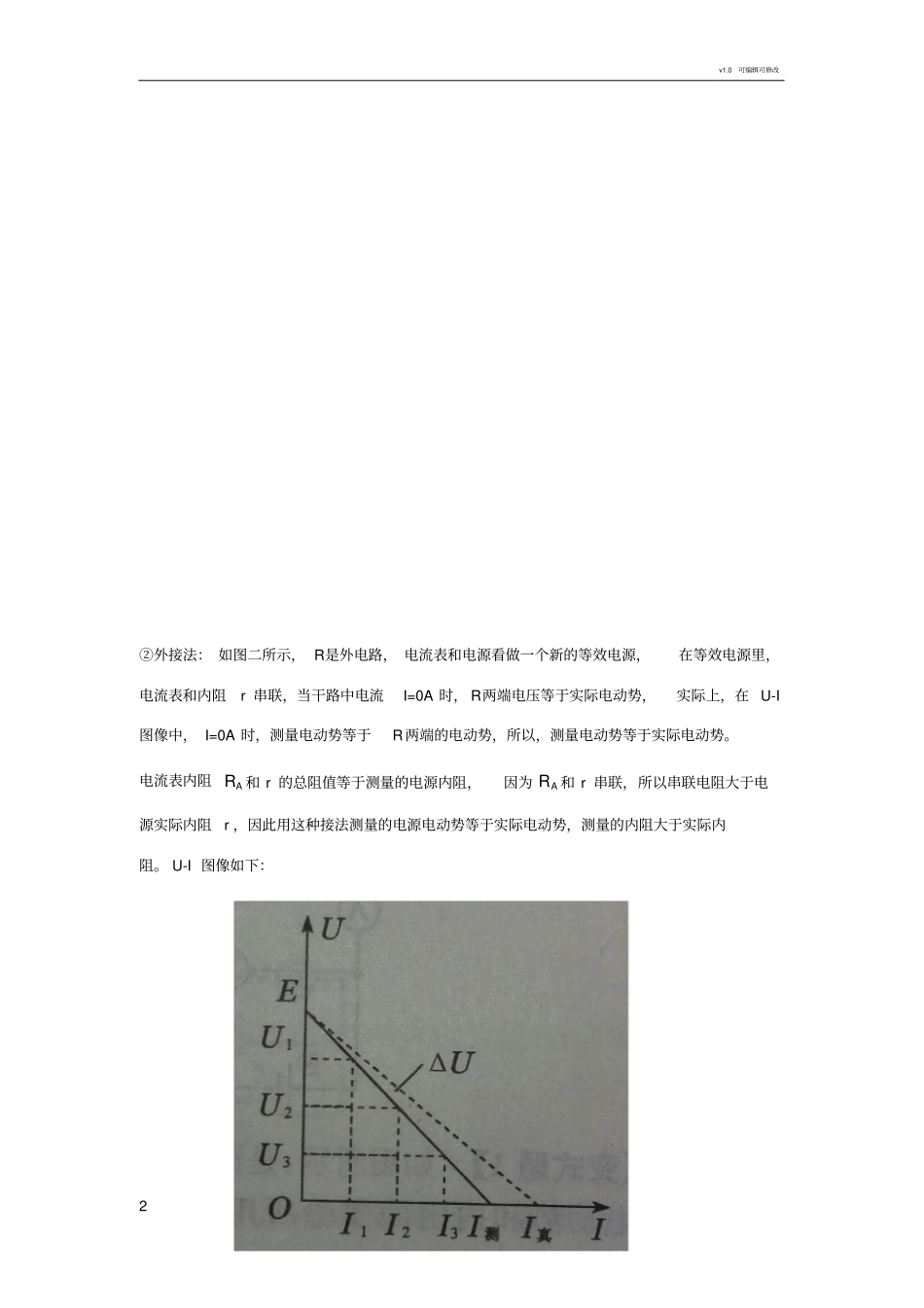

v1.0可编辑可修改1内接法和外接法测电源电动势的误差分析测量电源电动势E，有两种电路接法，图一和图二，图一是电流表的内接法，图二是电流表的外接法。图一图二下面讨论内接法和外接法的误差：电源电动势测量原理：IrUE，r是电源内阻，U是路端电压，在理论上，认为电压表和电流表都是理想电表，U仅指电阻R上的电压，认识到这一点很重要。①内接法：如图一所示，R和电流表看做外电路，电压表和电源看做一个新的等效电源，在等效电源里，电压表和内阻r并联，当干路中电流I=0A时，外电路中R和电流表上的电压等于电源的实际电动势，而U-I图像中，I=0A，测量电动势等于R上的电动势，所以，测量的电动势小于实际的电动势。电压表内阻vR和r的总阻值等于测量的电源内阻，因为vR和r并联，所以并联电阻小于电源实际内阻r，因此用这种接法测量的电源电动势和电源内阻都偏小。U-I图像如下：v1.0可编辑可修改2②外接法：如图二所示，R是外电路，电流表和电源看做一个新的等效电源，在等效电源里，电流表和内阻r串联，当干路中电流I=0A时，R两端电压等于实际电动势，实际上，在U-I图像中，I=0A时，测量电动势等于R两端的电动势，所以，测量电动势等于实际电动势。电流表内阻AR和r的总阻值等于测量的电源内阻，因为AR和r串联，所以串联电阻大于电源实际内阻r，因此用这种接法测量的电源电动势等于实际电动势，测量的内阻大于实际内阻。U-I图像如下：v1.0可编辑可修改3
