织物组织与结构学复习资料..VIP免费

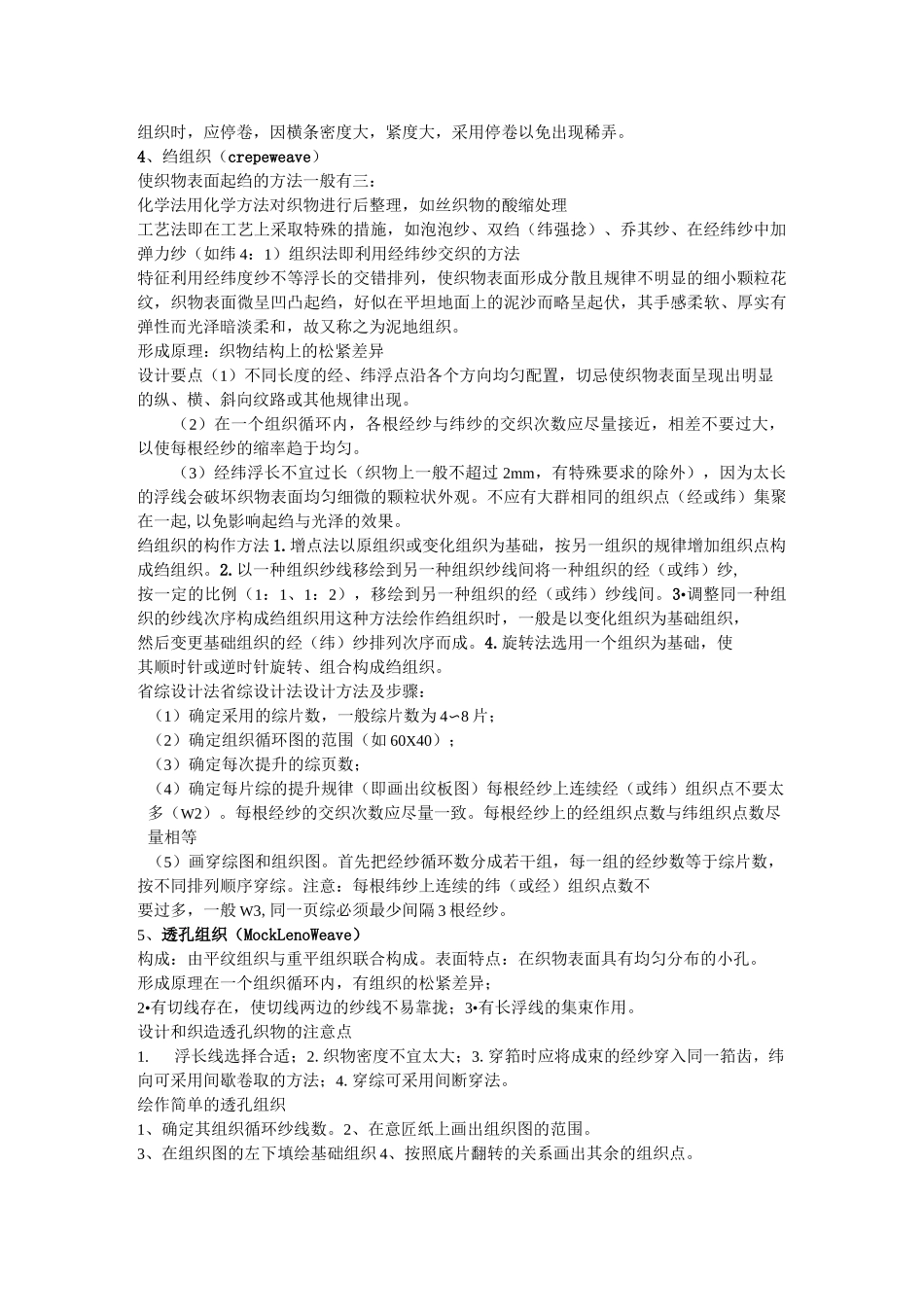

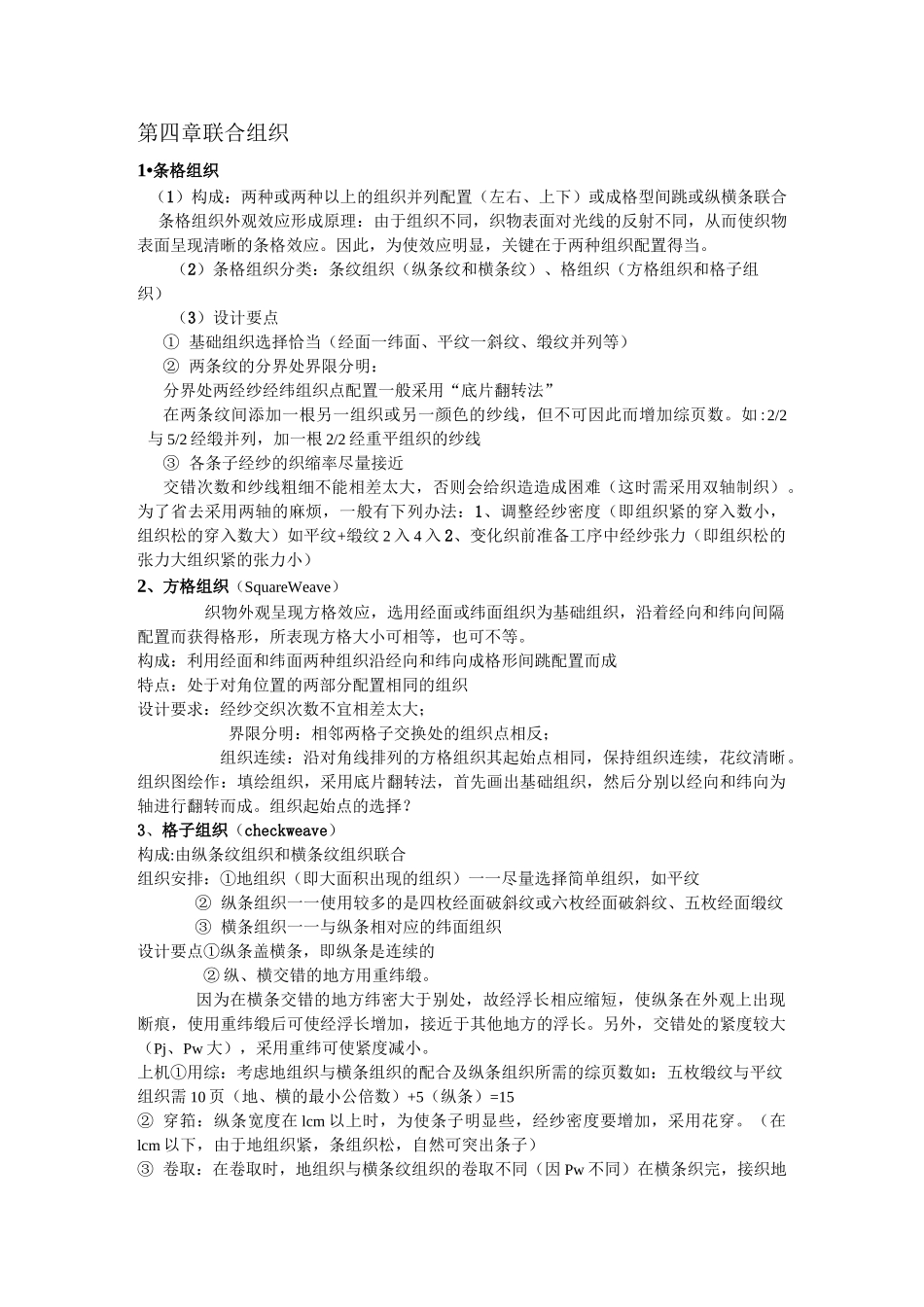

第四章联合组织1•条格组织（1）构成：两种或两种以上的组织并列配置（左右、上下）或成格型间跳或纵横条联合条格组织外观效应形成原理：由于组织不同，织物表面对光线的反射不同，从而使织物表面呈现清晰的条格效应。因此，为使效应明显，关键在于两种组织配置得当。（2）条格组织分类：条纹组织（纵条纹和横条纹）、格组织（方格组织和格子组织）（3）设计要点①基础组织选择恰当（经面一纬面、平纹一斜纹、缎纹并列等）②两条纹的分界处界限分明：分界处两经纱经纬组织点配置一般采用“底片翻转法”在两条纹间添加一根另一组织或另一颜色的纱线，但不可因此而增加综页数。如:2/2与5/2经缎并列，加一根2/2经重平组织的纱线③各条子经纱的织缩率尽量接近交错次数和纱线粗细不能相差太大，否则会给织造造成困难（这时需采用双轴制织）。为了省去采用两轴的麻烦，一般有下列办法：1、调整经纱密度（即组织紧的穿入数小，组织松的穿入数大）如平纹+缎纹2入4入2、变化织前准备工序中经纱张力（即组织松的张力大组织紧的张力小）2、方格组织（SquareWeave）织物外观呈现方格效应，选用经面或纬面组织为基础组织，沿着经向和纬向间隔配置而获得格形，所表现方格大小可相等，也可不等。构成：利用经面和纬面两种组织沿经向和纬向成格形间跳配置而成特点：处于对角位置的两部分配置相同的组织设计要求：经纱交织次数不宜相差太大；界限分明：相邻两格子交换处的组织点相反；组织连续：沿对角线排列的方格组织其起始点相同，保持组织连续，花纹清晰。组织图绘作：填绘组织，采用底片翻转法，首先画出基础组织，然后分别以经向和纬向为轴进行翻转而成。组织起始点的选择？3、格子组织（checkweave）构成:由纵条纹组织和横条纹组织联合组织安排：①地组织（即大面积出现的组织）一一尽量选择简单组织，如平纹②纵条组织一一使用较多的是四枚经面破斜纹或六枚经面破斜纹、五枚经面缎纹③横条组织一一与纵条相对应的纬面组织设计要点①纵条盖横条，即纵条是连续的②纵、横交错的地方用重纬缎。因为在横条交错的地方纬密大于别处，故经浮长相应缩短，使纵条在外观上出现断痕，使用重纬缎后可使经浮长增加，接近于其他地方的浮长。另外，交错处的紧度较大（Pj、Pw大），采用重纬可使紧度减小。上机①用综：考虑地组织与横条组织的配合及纵条组织所需的综页数如：五枚缎纹与平纹组织需10页（地、横的最小公倍数）+5（纵条）=15②穿筘：纵条宽度在lcm以上时，为使条子明显些，经纱密度要增加，采用花穿。（在lcm以下，由于地组织紧，条组织松，自然可突出条子）③卷取：在卷取时，地组织与横条纹组织的卷取不同（因Pw不同）在横条织完，接织地组织时，应停卷，因横条密度大，紧度大，采用停卷以免出现稀弄。4、绉组织（crepeweave）使织物表面起绉的方法一般有三：化学法用化学方法对织物进行后整理，如丝织物的酸缩处理工艺法即在工艺上采取特殊的措施，如泡泡纱、双绉（纬强捻）、乔其纱、在经纬纱中加弹力纱（如纬4：1）组织法即利用经纬纱交织的方法特征利用经纬度纱不等浮长的交错排列，使织物表面形成分散且规律不明显的细小颗粒花纹，织物表面微呈凹凸起绉，好似在平坦地面上的泥沙而略呈起伏，其手感柔软、厚实有弹性而光泽暗淡柔和，故又称之为泥地组织。形成原理：织物结构上的松紧差异设计要点（1）不同长度的经、纬浮点沿各个方向均匀配置，切忌使织物表面呈现出明显的纵、横、斜向纹路或其他规律出现。（2）在一个组织循环内，各根经纱与纬纱的交织次数应尽量接近，相差不要过大，以使每根经纱的缩率趋于均匀。（3）经纬浮长不宜过长（织物上一般不超过2mm，有特殊要求的除外），因为太长的浮线会破坏织物表面均匀细微的颗粒状外观。不应有大群相同的组织点（经或纬）集聚在一起,以免影响起绉与光泽的效果。绉组织的构作方法1.增点法以原组织或变化组织为基础，按另一组织的规律增加组织点构成绉组织。2.以一种组织纱线移绘到另一种组织纱线间将一种组织的经（或纬）纱,按一定的比例（1：1、1：2），移绘到另一种组织的经（或纬）纱线间。3•调整同一种组织的纱线次序构成绉组织用这种...
