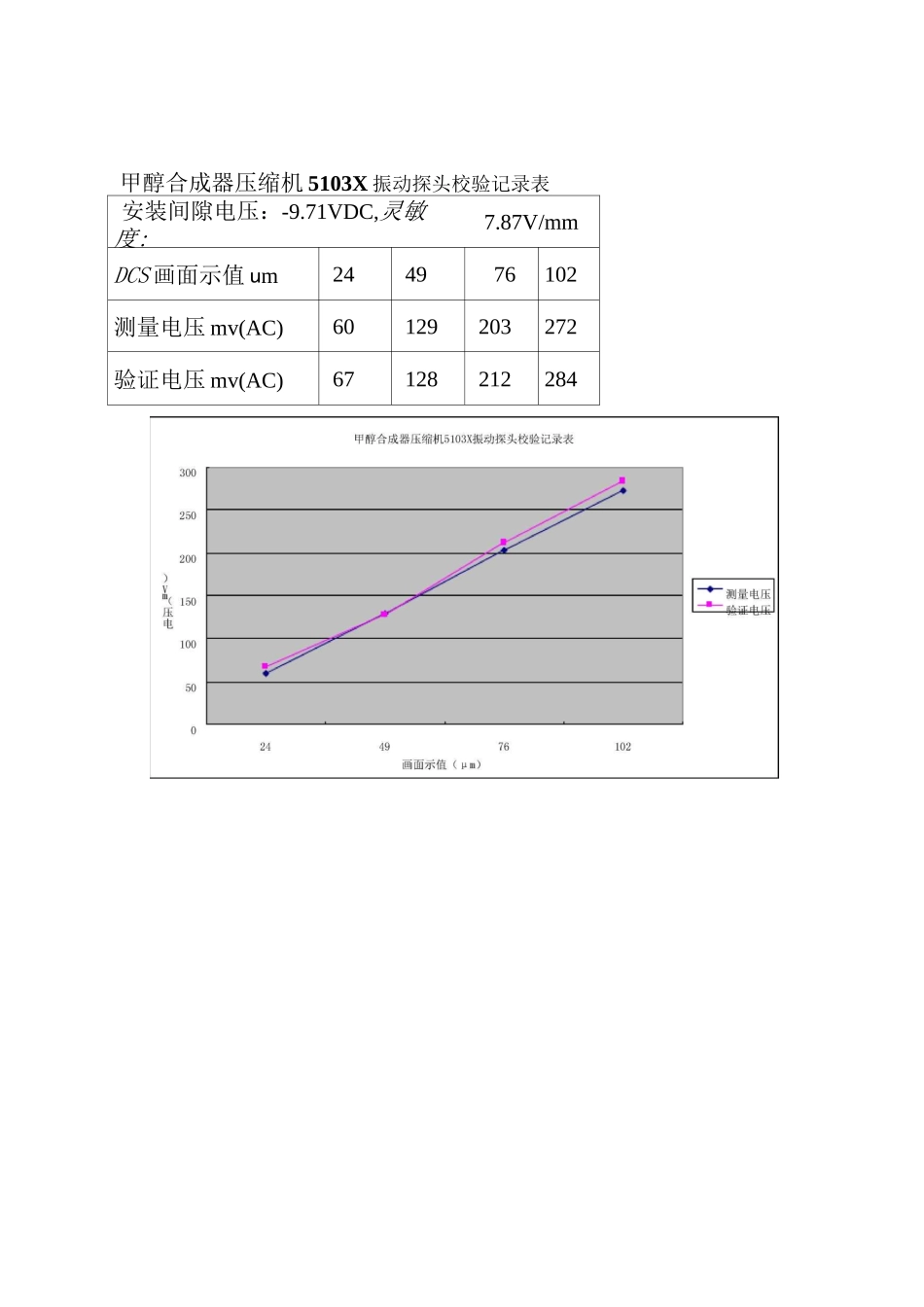

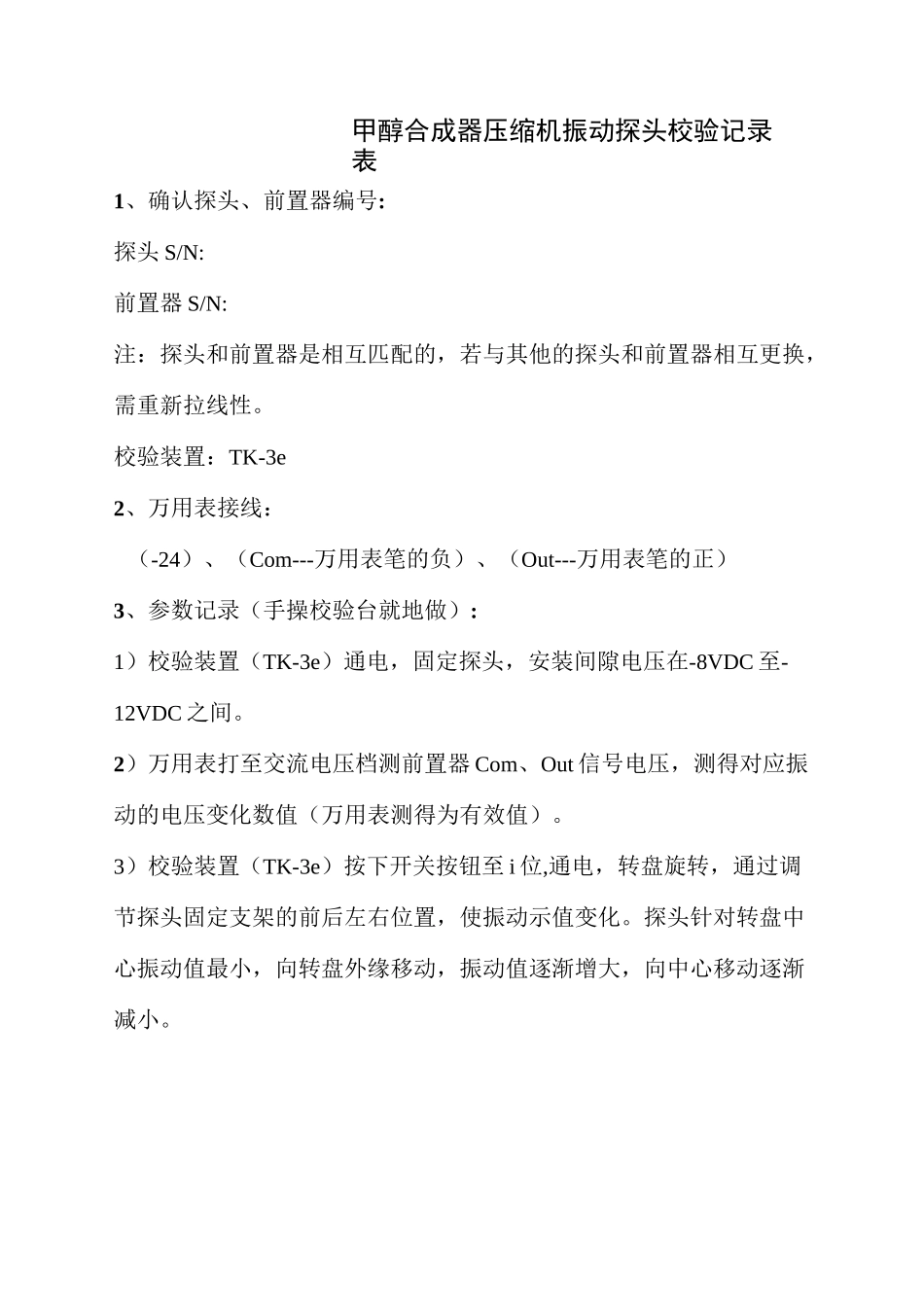

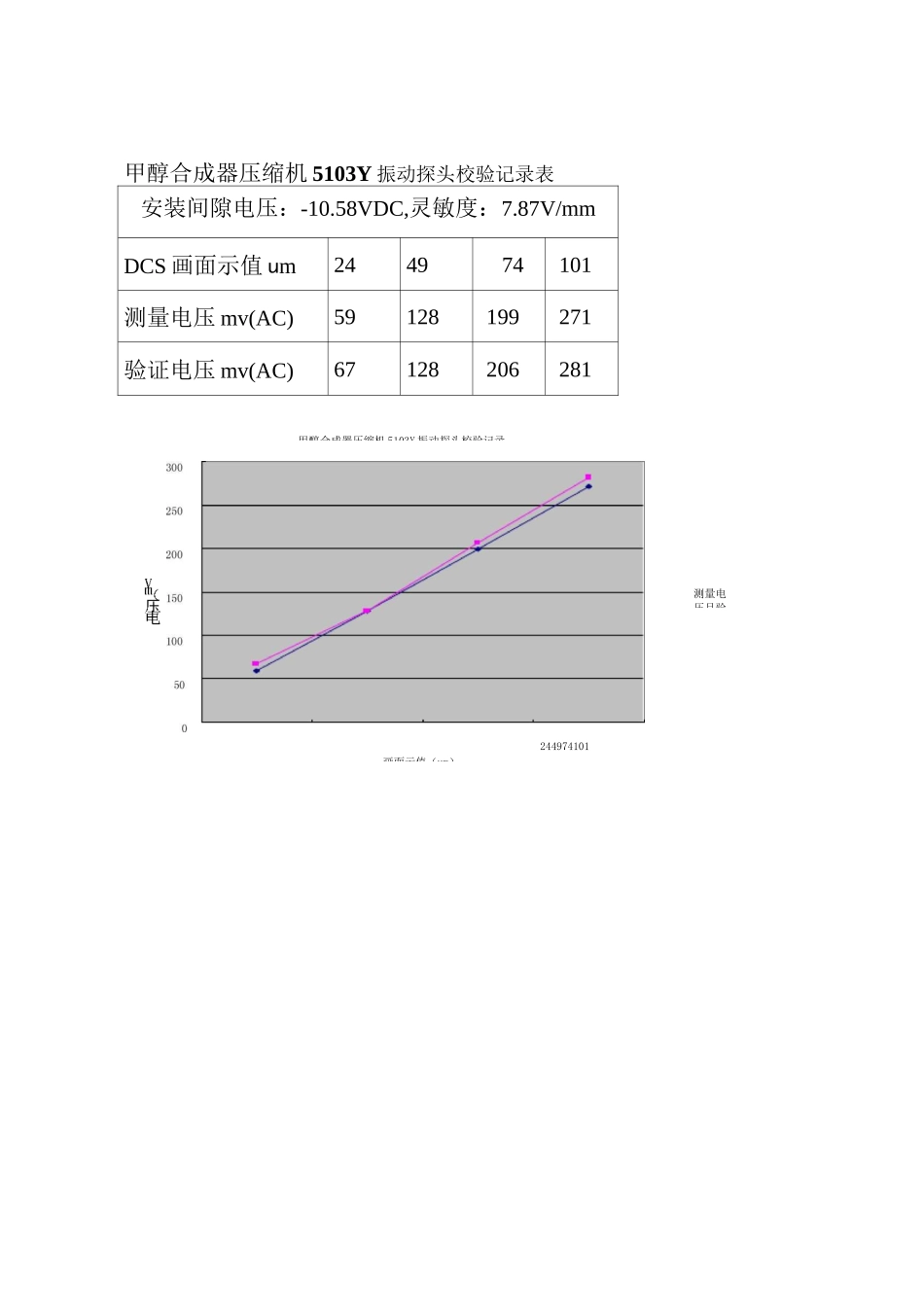

甲醇合成器压缩机振动探头校验记录表1、确认探头、前置器编号:探头S/N:前置器S/N:注：探头和前置器是相互匹配的，若与其他的探头和前置器相互更换，需重新拉线性。校验装置：TK-3e2、万用表接线：（-24）、（Com---万用表笔的负）、（Out---万用表笔的正）3、参数记录（手操校验台就地做）:1）校验装置（TK-3e）通电，固定探头，安装间隙电压在-8VDC至-12VDC之间。2）万用表打至交流电压档测前置器Com、Out信号电压，测得对应振动的电压变化数值（万用表测得为有效值）。3）校验装置（TK-3e）按下开关按钮至i位,通电，转盘旋转，通过调节探头固定支架的前后左右位置，使振动示值变化。探头针对转盘中心振动值最小，向转盘外缘移动，振动值逐渐增大，向中心移动逐渐减小。甲醇合成器压缩机5103X振动探头校验记录表安装间隙电压：-9.71VDC,灵敏度:7.87V/mmDCS画面示值um244976102测量电压mv(AC)60129203272验证电压mv(AC)67128212284测量电压月验甲醇合成器压缩机5103Y振动探头校验记录表安装间隙电压：-10.58VDC,灵敏度：7.87V/mmDCS画面示值um244974101测量电压mv(AC)59128199271验证电压mv(AC)67128206281甲醇合成器压缩机5103Y振动探头校验记录244974101画面示值（um）甲醇合成器压缩机5104X振动探头校验记25497599画面示值（Um）^测量电压mv(AC)甲醇合成器压缩机5104X振动探头校验记录表安装间隙电压：-9.86VDC,灵敏度：7.87V/mmDCS画面示值um25497599测量电压mv(AC)56122192258验证电压mv(AC)70136208275甲醇合成器压缩机5103Y振动探头校验记录表安装间隙电压：-10.32VDC,灵敏度：7.87V/mmDCS画面示值um26507499测量电压mv(AC)67132197265验证电压mv(AC)72139206276注：DCS画面显示的振动值为峰-峰值(设为A),万用表测前置器Com、Out信号电压为交流电压有效值(设为U),探头灵敏度设为k;函数关系为：U=KA/2迈；K=7・87V/mm;例如：5103X振动探头校验记录表，DCS画面示值49um,计算对应信号电压有效值。K=7・87V/mm=7870mV/mmA=49um=0.049mmU=KA/2、/2U=7870mV/mmX0.049mm/2、2=128mV与万用表实测值129mV基本一致，证明探头该点测量准确。各点逐一演算，测量值与标准值基本一致，说明探头工作性能良好。
