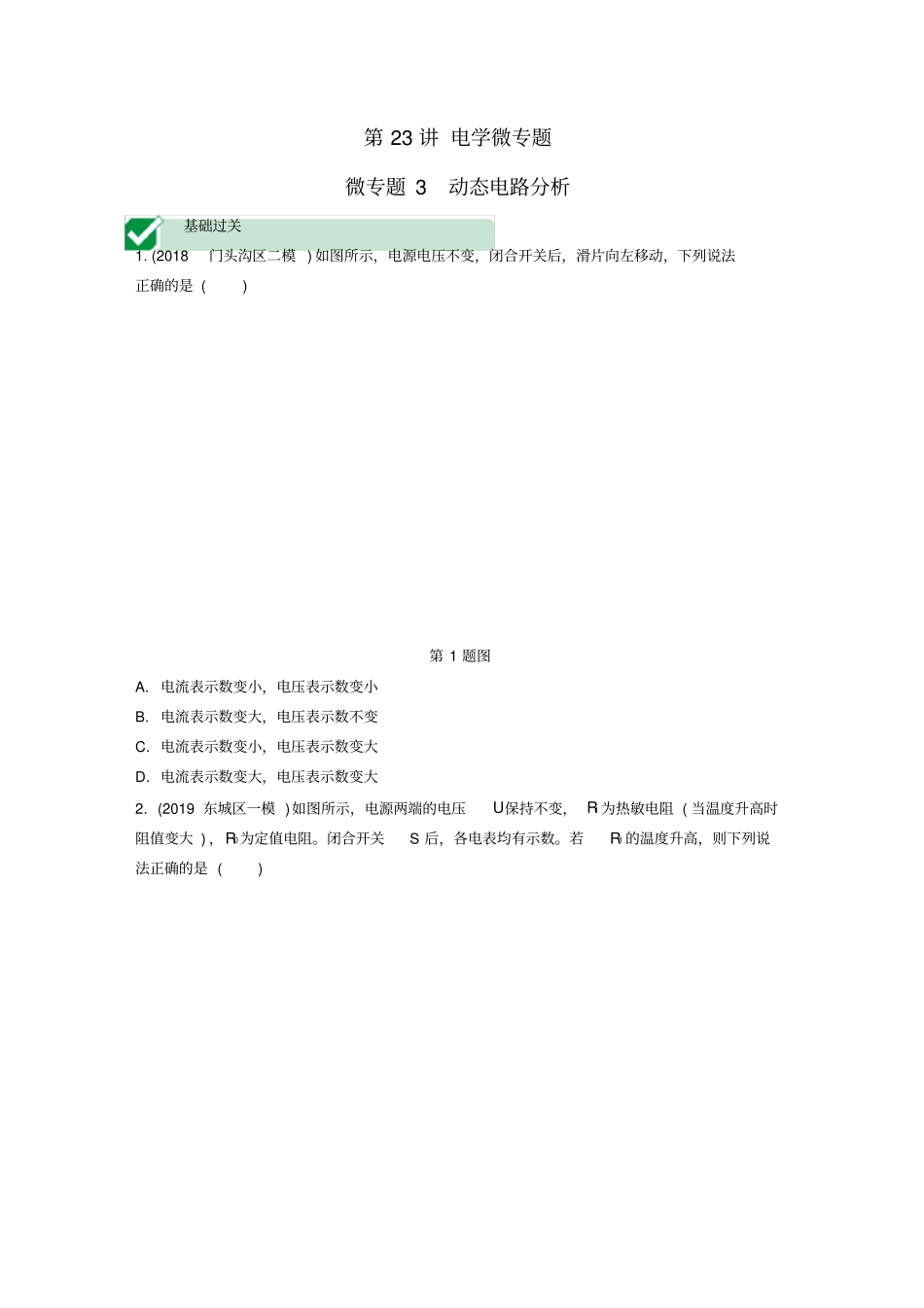

第23讲电学微专题微专题3动态电路分析基础过关1.(2018门头沟区二模)如图所示，电源电压不变，闭合开关后，滑片向左移动，下列说法正确的是()第1题图A.电流表示数变小，电压表示数变小B.电流表示数变大，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变大2.(2019东城区一模)如图所示，电源两端的电压U保持不变，R1为热敏电阻(当温度升高时阻值变大)，R0为定值电阻。闭合开关S后，各电表均有示数。若R1的温度升高，则下列说法正确的是()第2题图A.电流表示数变大B.R0消耗的功率不变C.电压表示数变小D.电压表示数变大3.(2019顺义区一模)某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，N为气敏元件，其阻值随煤气浓度的升高而增大。闭合开关S，当煤气浓度升高时，下列判断正确的是()第3题图A.N和R串联的总阻值变小B.电流表的示数变大C.R两端的电压变小D.输出信号的电压变小4.如图所示，电源电压恒定，闭合开关S后，向左移动滑动变阻器滑片的过程中，两电表示数和灯泡亮暗的变化为()A.电流表的示数增大，电压表的示数增大，L变亮B.电流表的示数增大，电压表的示数减小，L变亮C.电流表的示数减小，电压表的示数增大，L变暗D.电流表的示数减小，电压表的示数减小，L变暗第4题图5.(2019西城区一模)如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是()第5题图A.滑动变阻器接入电路中的电阻变大B.定值电阻R2两端的电压保持不变C.电流表示数变大，电压表示数变小D.电压表和电流表示数的比值不变6.(2019朝阳区二模)如图甲所示，电源电压恒定，R为热敏电阻，其阻值随温度的变化如图乙所示，R0为保护电阻，闭合开关S，下列说法中正确的是()第6题图A.温度升高时，电流表的示数会减小B.温度升高时，电压表的示数会增大C.温度升高时，电压表与电流表的比值变小D.温度升高时，电路消耗的总功率保持不变7.如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是()第7题图A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电压表示数与电流表示数的比值变小D.电压表示数与电流表示数的比值不变8.(2019大兴区一模)如图所示，AB间的弹簧中间有可伸缩的导线将滑动变阻器接入电路，R1为定值电阻，电源电压不变。当闭合开关S，A板上受到的压力F改变时，电流表和电压表示数会发生变化，下列说法中正确的是()第8题图A.压力F增大时，电流表示数增大，电压表示数减小B.压力F增大时，电流表示数减小，电压表示数减小C.压力F减小时，电流表示数增大，电压表示数减小D.压力F减小时，电流表示数减小，电压表示数减小9.(2019怀柔区一模)如图所示，是一种测定风速的装置。其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T形管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连。当风速变大时，下列说法正确的是()第9题图A.活塞向下运动，电压表示数变小B.活塞向上运动，电压表示数变小C.活塞向下运动，电压表示数变大D.活塞向上运动，电压表示数变大10.如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是()第10题图A.L1始终比L2暗B.L1始终比L2亮C.L1和L2都变暗D.L1和L2都变亮11.(2019燕山区一模)如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，小灯泡L1发生断路，这时电流表的示数________，电压表的示数________。(选填“变大”、“变小”或“不变”)第11题图能力提升12.(2019西城区二模)(多选)如图所示，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，滑动变阻器的滑片P向b端移动时，下列判断正确的是()第12题图A.电流表的示数变小，电压表的示数变小B.电压表的示数与电流表的示数的比值不变C.电压表的示数变小，电阻R1消耗的功率变小D.电压表的示数变大，电路消耗的总功率变大13.(2018海淀区期末)(多选)如图所示的电路中，R1和R2为定值电阻，电源两端...
