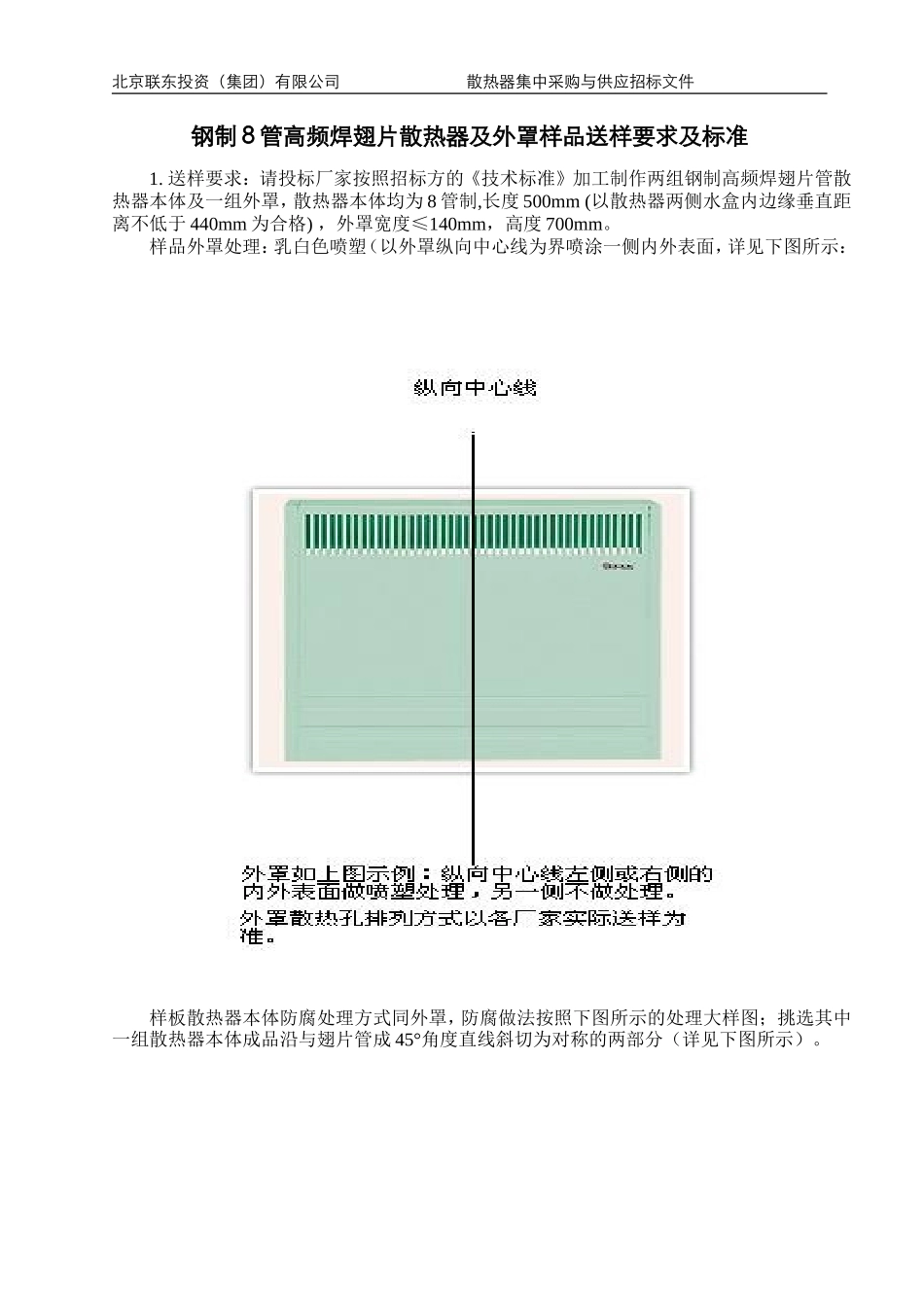

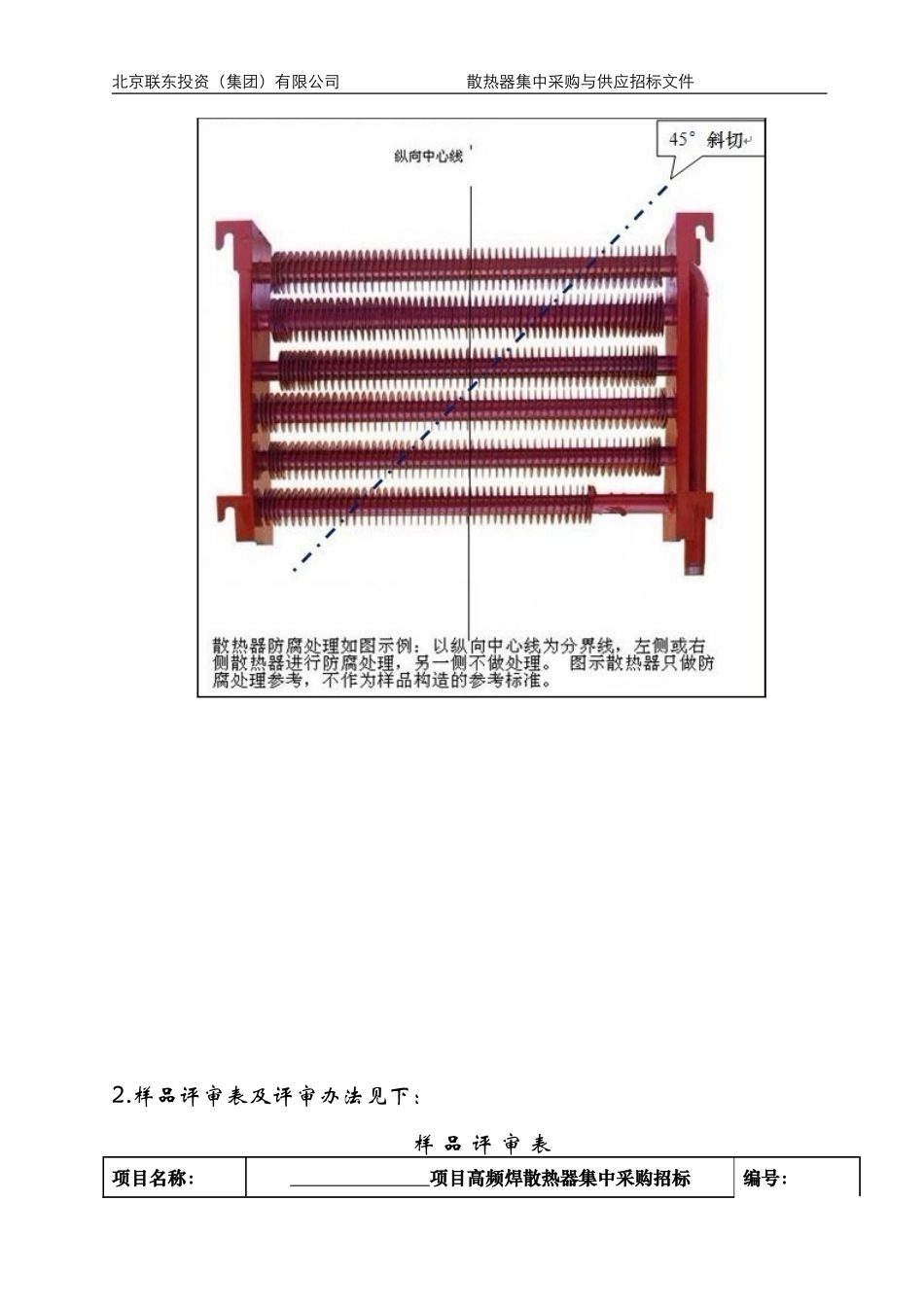

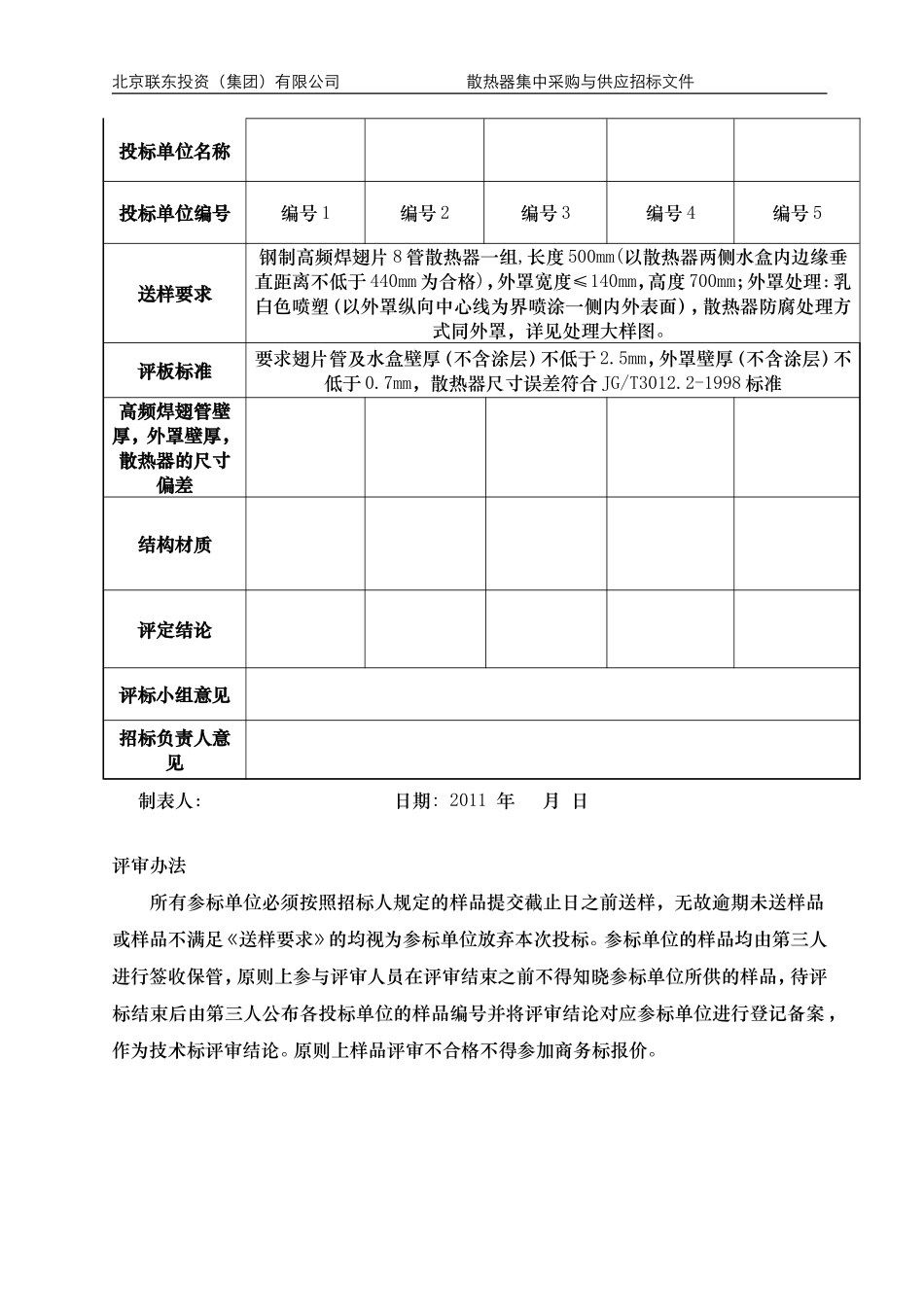

北京联东投资（集团）有限公司散热器集中采购与供应招标文件钢制8管高频焊翅片散热器及外罩样品送样要求及标准1.送样要求：请投标厂家按照招标方的《技术标准》加工制作两组钢制高频焊翅片管散热器本体及一组外罩，散热器本体均为8管制,长度500mm(以散热器两侧水盒内边缘垂直距离不低于440mm为合格)，外罩宽度≤140mm，高度700mm。样品外罩处理：乳白色喷塑（以外罩纵向中心线为界喷涂一侧内外表面，详见下图所示：样板散热器本体防腐处理方式同外罩，防腐做法按照下图所示的处理大样图；挑选其中一组散热器本体成品沿与翅片管成45°角度直线斜切为对称的两部分（详见下图所示）。北京联东投资（集团）有限公司散热器集中采购与供应招标文件2.样品评审表及评审办法见下：样品评审表项目名称：项目高频焊散热器集中采购招标编号：北京联东投资（集团）有限公司散热器集中采购与供应招标文件投标单位名称投标单位编号编号1编号2编号3编号4编号5送样要求钢制高频焊翅片8管散热器一组,长度500mm(以散热器两侧水盒内边缘垂直距离不低于440mm为合格)，外罩宽度≤140mm，高度700mm；外罩处理：乳白色喷塑（以外罩纵向中心线为界喷涂一侧内外表面），散热器防腐处理方式同外罩，详见处理大样图。评板标准要求翅片管及水盒壁厚（不含涂层）不低于2.5mm，外罩壁厚（不含涂层）不低于0.7mm，散热器尺寸误差符合JG/T3012.2-1998标准高频焊翅管壁厚，外罩壁厚，散热器的尺寸偏差结构材质评定结论评标小组意见招标负责人意见制表人：日期:2011年月日评审办法所有参标单位必须按照招标人规定的样品提交截止日之前送样，无故逾期未送样品或样品不满足《送样要求》的均视为参标单位放弃本次投标。参标单位的样品均由第三人进行签收保管，原则上参与评审人员在评审结束之前不得知晓参标单位所供的样品，待评标结束后由第三人公布各投标单位的样品编号并将评审结论对应参标单位进行登记备案，作为技术标评审结论。原则上样品评审不合格不得参加商务标报价。
