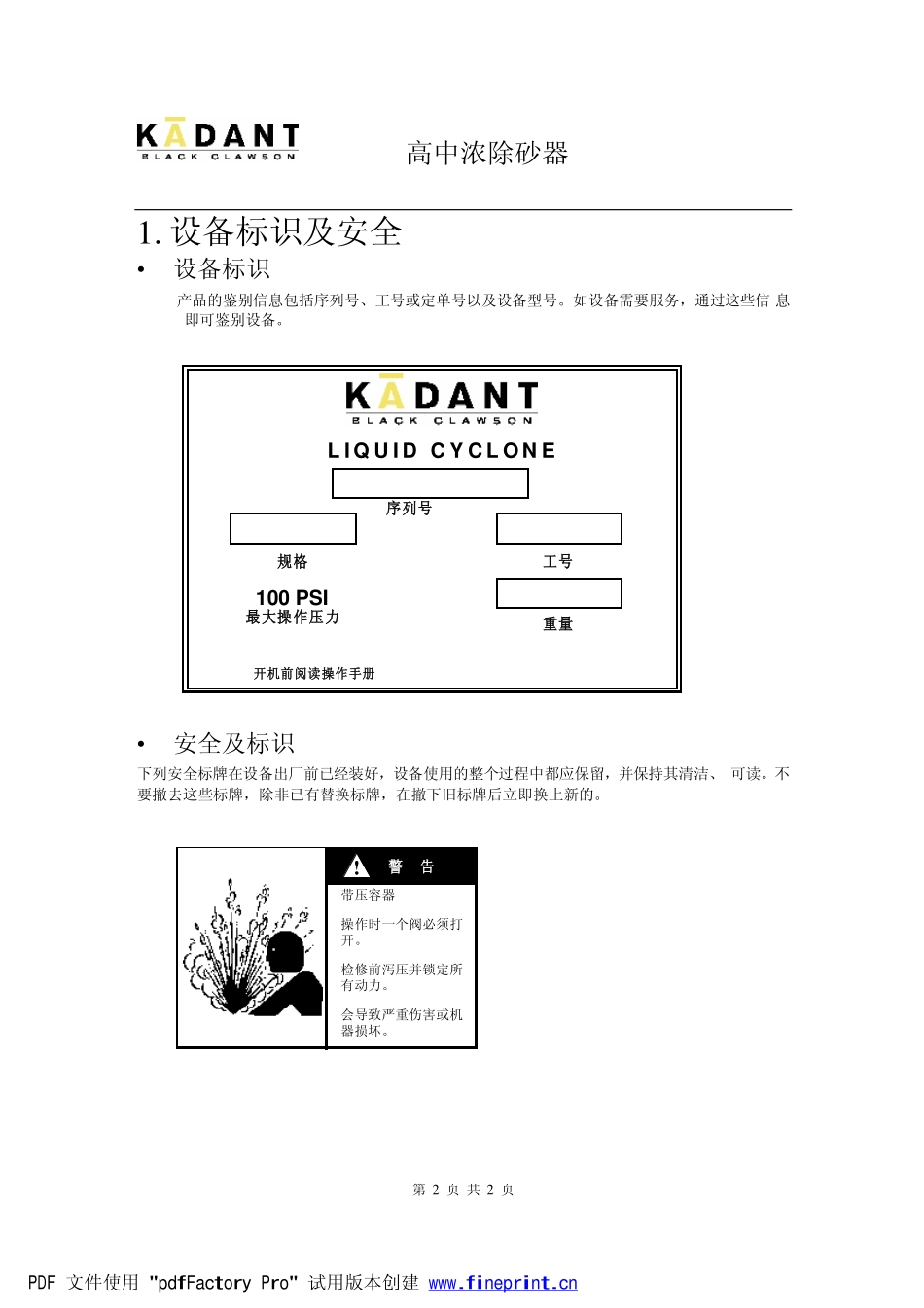

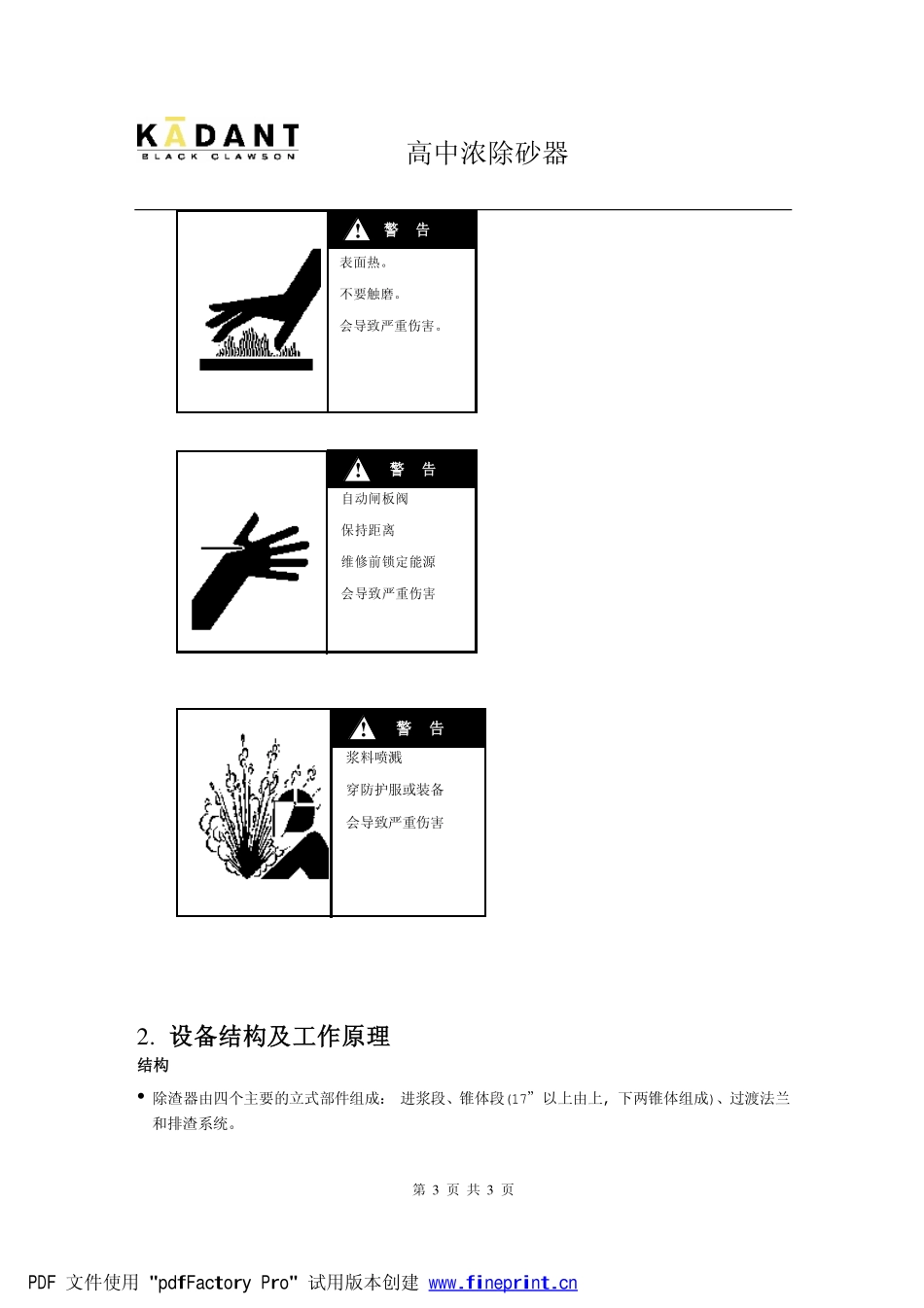

高中浓除砂器第1页共1页培训资料高浓除砂器PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第2页共2页1.设备标识及安全•设备标识产品的鉴别信息包括序列号、工号或定单号以及设备型号。如设备需要服务，通过这些信息即可鉴别设备。序列号规格工号重量开机前阅读操作手册LIQUIDCYCLONE最大操作压力100PSI•安全及标识下列安全标牌在设备出厂前已经装好，设备使用的整个过程中都应保留，并保持其清洁、可读。不要撤去这些标牌，除非已有替换标牌，在撤下旧标牌后立即换上新的。警告!带压容器操作时一个阀必须打开。检修前泻压并锁定所有动力。会导致严重伤害或机器损坏。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第3页共3页警告!表面热。不要触磨。会导致严重伤害。警告!自动闸板阀保持距离维修前锁定能源会导致严重伤害警告!浆料喷溅穿防护服或装备会导致严重伤害2.设备结构及工作原理结构•除渣器由四个主要的立式部件组成：进浆段、锥体段(17”以上由上,下两锥体组成)、过渡法兰和排渣系统。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第4页共4页下面为间歇排渣和连续排渣的除砂器示意图.排渣系统包括上,下两个气动阀门和集渣室.PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第5页共5页良浆进浆冲洗水清除门可更换的下锥体气旋区冲洗分离区排渣室排放口上的过滤网排渣阀，操作时打开旋涡产生区LiquidCyclone除渣器的部件(手动排渣)进浆段进浆段位于除渣器的顶部，分别与进浆管和良浆管相连。开始处以切线进浆，沿除渣器壁向下。进料头和进料室是一体的，材质为304不锈钢、316不锈钢或碳钢。进料室的顶部是加工过的与不锈钢的良浆出料管相配合。锥体锥体由上下两部分锥体组成，内衬陶瓷材料，与钢外壳粘接在一起，上下端头是法兰。圆柱形的进料室将重杂质分离到除渣器的外壁，在锥形段通过纤维和水流不断地汇入到良浆流中而PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第6页共6页进一步对杂质进行浓缩。在冲洗分离段，纤维被进一步从杂质中冲洗出来，在底部排出的重杂质在排出前被最终浓缩。这种设计可取得无纤维流失和高效率的效果。排渣段使流体减速，这样重杂质掉到并聚集在除渣器底部，同时防止重杂质高速旋转而产生过多的磨损。仅有很少的纤维流失，除渣器也不容易堵塞。过渡法兰段过渡法兰段的作用是将锥体和排渣室连接在一起。-法兰用于阀门的安装-两个3/4英寸的冲洗水接口自动排渣系统操作顺序如下：关闭下阀，打开上阀，收集重渣,开始计时。集渣时间(可设定)结束，上面的阀关闭、下面的阀打开，在上面的阀完全关闭前，下面的阀是不能打开的。(应做连锁)在下面的阀打开时，同时打开冲洗水阀，冲洗排渣室.排渣计时开始.排渣结束后,下阀关闭,之后延时几秒中(可设定),排渣室注水,然后关闭冲渣水阀。打开上面的阀，开始下一循环.根据杂质含量设定循环周期。3.设备的运行参数根据浓度和流量设计要求,设计运行压差可在140-210kPa.浓度:高浓3.5-4.5%,中浓2-2.5%.•除渣效率除渣器在低浓度高压差下的除渣效率高。如果出浆压力要求恒定(直接加到压力筛或盘磨等)，供浆泵的能力应为最大流量加10%到20%的回流量.典型布置:PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第7页共7页PI自动排渣的LiquidCyclone除渣器系统PIPI连续排渣的LiquidCyclone除渣器系统通过量与压差的关系:PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第8页共8页PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第9页共9页∆PLPM4.安装要求渣室底部:阀体的下部为方形。一般敞口排渣.如果接管,不要用圆法兰连接,用方法兰.圆法兰会使杂质聚集而堵塞阀门。清洗水和冲渣水管线用清洁的工艺水作为清洗水和冲渣水,水压要高于进浆压力35到69kPa，流量为76到189lpm。在接近进口处应装止回阀和球阀。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn高中浓除砂器第10页共10页•在180度方向上的两个3/4"的清洗水接...
