高炉炉身寿命问题浅析VIP专享VIP免费

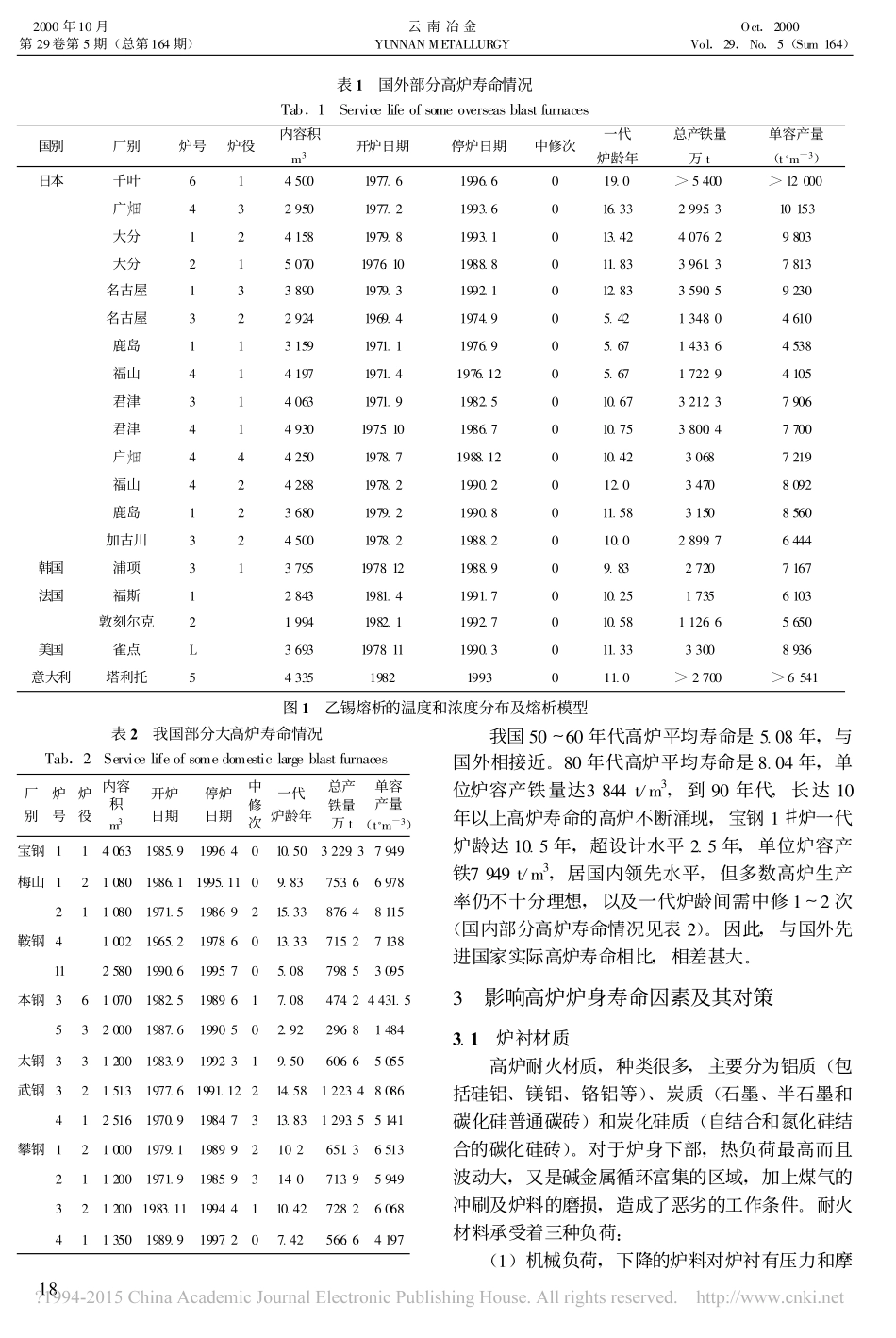

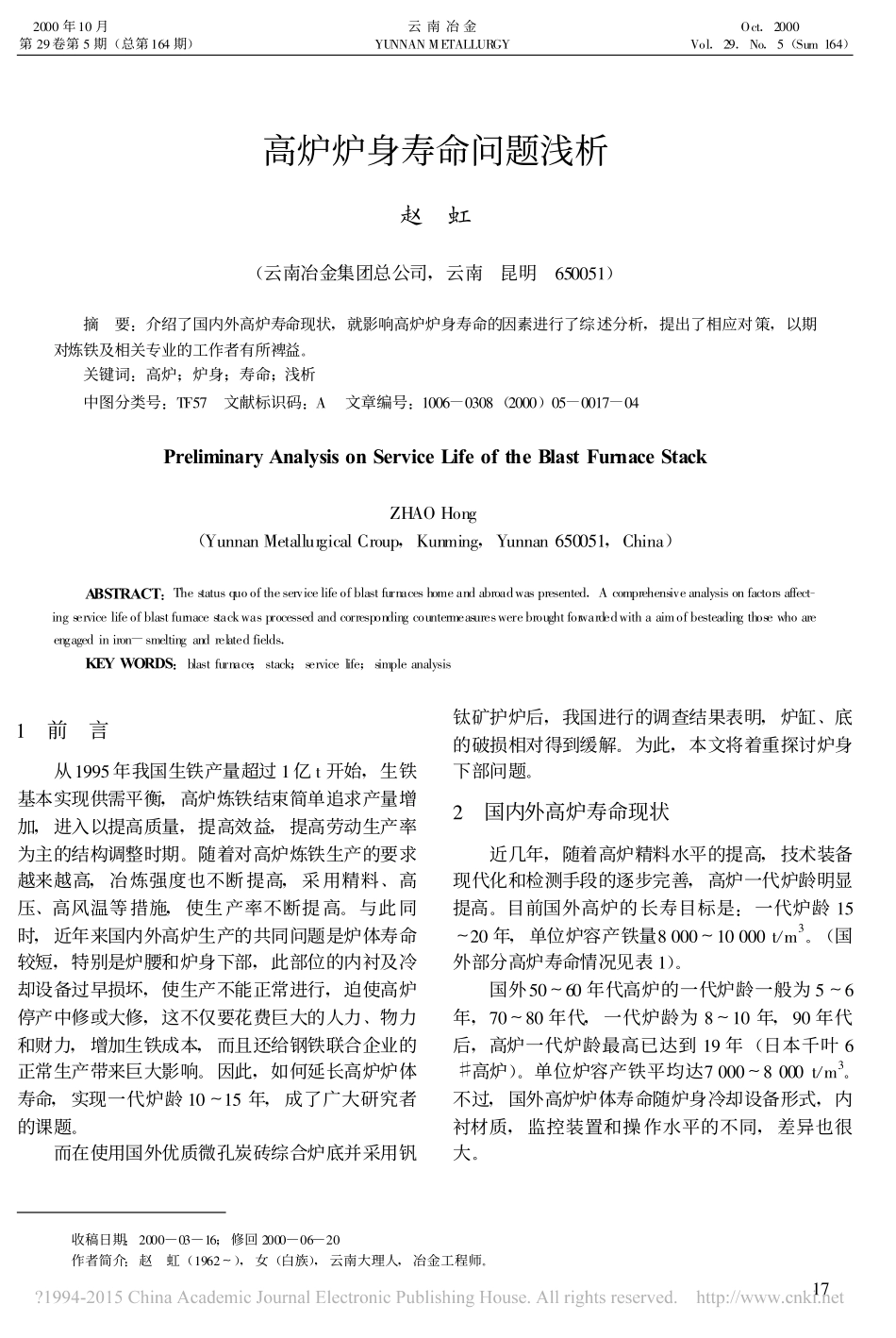

高炉炉身寿命问题浅析赵虹(云南冶金集团总公司,云南昆明650051)摘要:介绍了国内外高炉寿命现状,就影响高炉炉身寿命的因素进行了综述分析,提出了相应对策,以期对炼铁及相关专业的工作者有所裨益。关键词:高炉;炉身;寿命;浅析中图分类号:TF57文献标识码:A文章编号:1006-0308(2000)05-0017-04PreliminaryAnalysisonServiceLifeoftheBlastFurnaceStackZHAOHong(YunnanMetallurgicalCroup,Kunming,Yunnan650051,China)ABSTRACT:Thestatusquooftheservicelifeofblastfurnaceshomeandabroadwaspresented.Acomprehensiveanalysisonfactorsaffect-ingservicelifeofblastfurnacestackwasprocessedandcorrespondingcountermeasureswerebroughtforwardedwithaaimofbesteadingthosewhoareengagediniron-smeltingandrelatedfields.KEYWORDS:blastfurnace;stack;servicelife;simpleanalysis1前言从1995年我国生铁产量超过1亿t开始,生铁基本实现供需平衡,高炉炼铁结束简单追求产量增加,进入以提高质量,提高效益,提高劳动生产率为主的结构调整时期。随着对高炉炼铁生产的要求越来越高,冶炼强度也不断提高,采用精料、高压、高风温等措施,使生产率不断提高。与此同时,近年来国内外高炉生产的共同问题是炉体寿命较短,特别是炉腰和炉身下部,此部位的内衬及冷却设备过早损坏,使生产不能正常进行,迫使高炉停产中修或大修,这不仅要花费巨大的人力、物力和财力,增加生铁成本,而且还给钢铁联合企业的正常生产带来巨大影响。因此,如何延长高炉炉体寿命,实现一代炉龄10～15年,成了广大研究者的课题。而在使用国外优质微孔炭砖综合炉底并采用钒钛矿护炉后,我国进行的调查结果表明,炉缸、底的破损相对得到缓解。为此,本文将着重探讨炉身下部问题。2国内外高炉寿命现状近几年,随着高炉精料水平的提高,技术装备现代化和检测手段的逐步完善,高炉一代炉龄明显提高。目前国外高炉的长寿目标是:一代炉龄15～20年,单位炉容产铁量8000～10000t/m3。(国外部分高炉寿命情况见表1)。国外50～60年代高炉的一代炉龄一般为5～6年,70～80年代,一代炉龄为8～10年,90年代后,高炉一代炉龄最高已达到19年(日本千叶6#高炉)。单位炉容产铁平均达7000～8000t/m3。不过,国外高炉炉体寿命随炉身冷却设备形式,内衬材质,监控装置和操作水平的不同,差异也很大。172000年10月第29卷第5期(总第164期)云南冶金YUNNANMETALLURGYOct.2000Vol.29.No.5(Sum164)繱收稿日期:2000—03—16;修回2000—06—20作者简介:赵虹(1962～),女(白族),云南大理人,冶金工程师。表1国外部分高炉寿命情况Tab.1Servicelifeofsomeoverseasblastfurnaces国别厂别炉号炉役内容积m3开炉日期停炉日期中修次一代炉龄年总产铁量万t单容产量(t·m-3)日本千叶6145001977.61996.6019.0>5400>12000广4329501977.21993.6016.332995.310153大分1241581979.81993.1013.424076.29803大分2150701976.101988.8011.833961.37813名古屋1338901979.31992.1012.833590.59230名古屋3229241969.41974.905.421348.04610鹿岛1131591971.11976.905.671433.64538福山4141971971.41976.1205.671722.94105君津3140631971.91982.5010.673212.37906君津4149301975.101986.7010.753800.47700户4442501978.71988.12010.4230687219福山4242881978.21990.2012.034708092鹿岛1236801979.21990.8011.5831508560加古川3245001978.21988.2010.02899.76444韩国浦项3137951978.121988.909.8327207167法国福斯128431981.41991.7010.2517356103敦刻尔克219941982.11992.7010.581126.65650美国雀点L36931978.111990.3011.3333008936意大利塔利托5433519821993011.0>2700>6541图1乙锡熔析的温度和浓度分布及熔析模型表2我国部分大高炉寿命情况Tab.2Servicelifeofsomedomesticlargeblastfurnaces厂别炉号炉役内容积m3开炉日期停炉日期中修次一代炉龄年总产铁量万t单容产量(t·m-3)宝钢1140631985.91996.4010.503229.37949梅山1210801986.11995.1109.83753.669782110801971.51986.9215.33876.48115鞍钢410021965.21978.6013.33715.271381125801990.61995.705.08798.53095本钢3610701982.51989.617.08474.24431.553200019...
