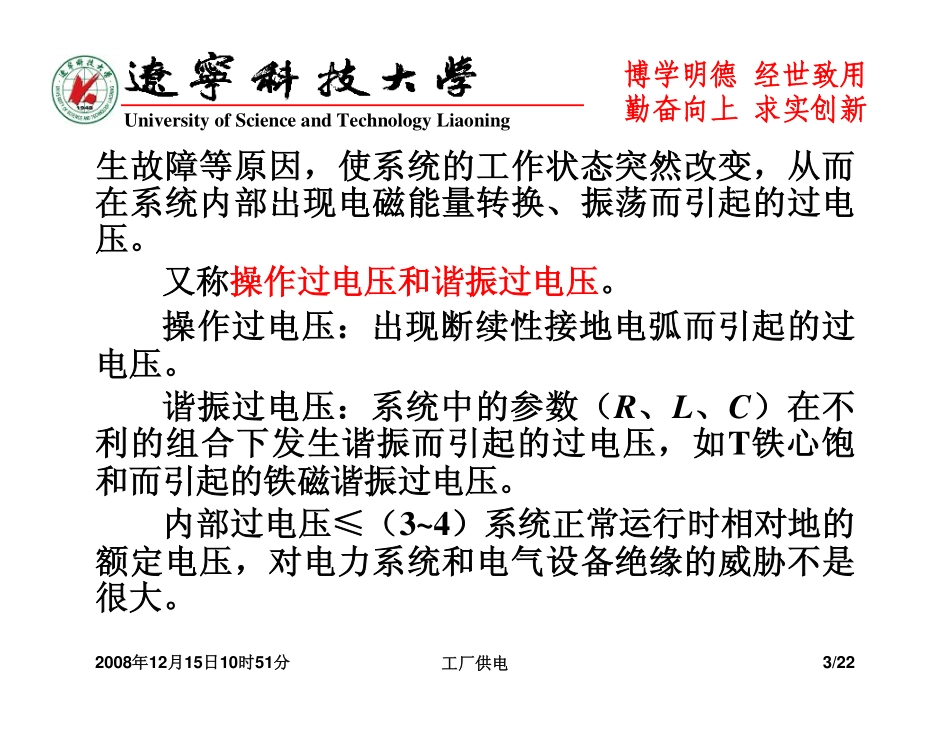

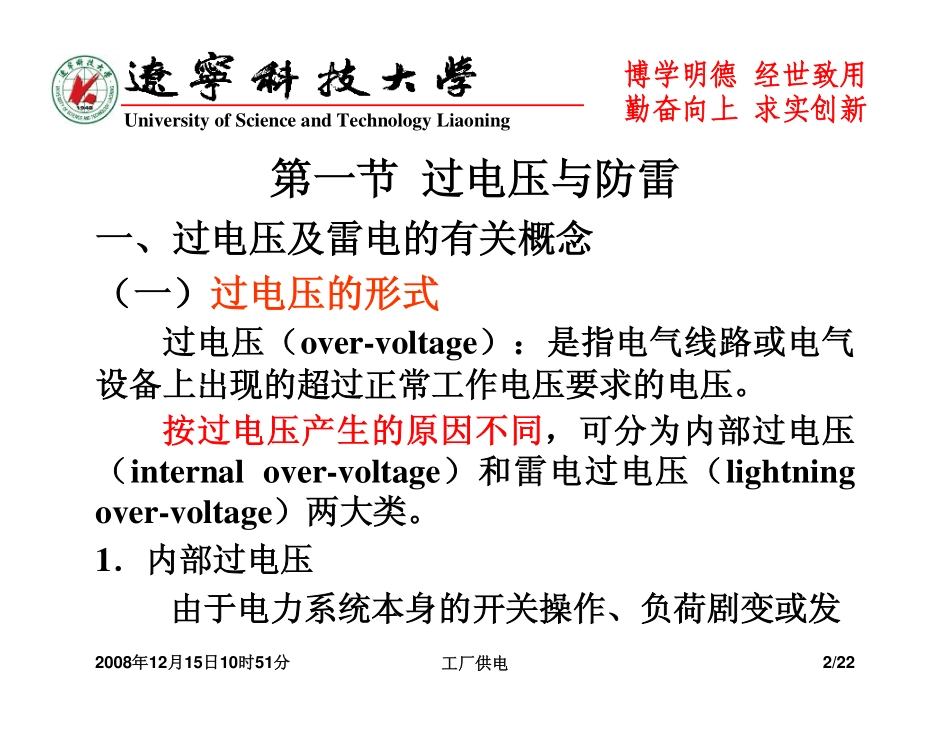

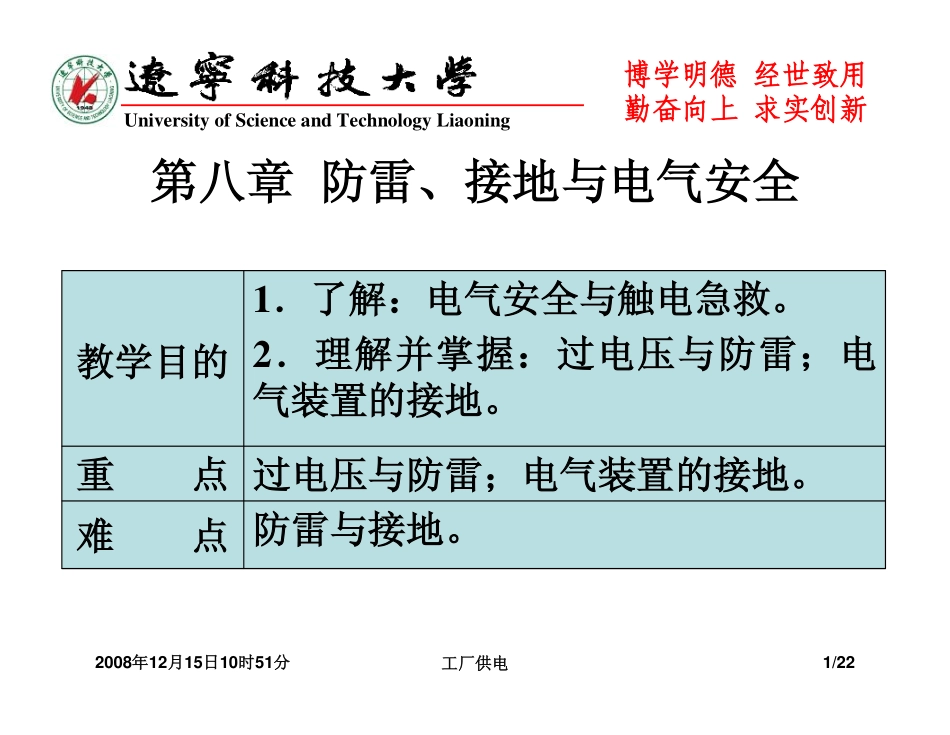

2008年12月15日10时51分工厂供电1/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新第八章防雷、接地与电气安全防雷与接地。难点过电压与防雷；电气装置的接地。重点1．了解：电气安全与触电急救。2．理解并掌握：过电压与防雷；电气装置的接地。教学目的2008年12月15日10时51分工厂供电2/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新第一节过电压与防雷一、过电压及雷电的有关概念（一）过电压的形式过电压（over-voltage）：是指电气线路或电气设备上出现的超过正常工作电压要求的电压。按过电压产生的原因不同，可分为内部过电压（internalover-voltage）和雷电过电压（lightningover-voltage）两大类。1．内部过电压由于电力系统本身的开关操作、负荷剧变或发2008年12月15日10时51分工厂供电3/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新生故障等原因，使系统的工作状态突然改变，从而在系统内部出现电磁能量转换、振荡而引起的过电压。又称操作过电压和谐振过电压。操作过电压：出现断续性接地电弧而引起的过电压。谐振过电压：系统中的参数（R、L、C）在不利的组合下发生谐振而引起的过电压，如T铁心饱和而引起的铁磁谐振过电压。内部过电压≤（3~4）系统正常运行时相对地的额定电压，对电力系统和电气设备绝缘的威胁不是很大。2008年12月15日10时51分工厂供电4/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新2．雷电过电压由于电力系统中的设备、线路或建（构）筑物遭受来自大气中的雷击或雷电感应而引起的过电压。雷电冲击波高达1亿伏，电流高达几十万安培，危害极大。雷电过电压的两种基本形式：（1）直接雷击雷电直击物体→如地，极大的热效应、机械力效应，电磁脉冲和闪络放电。（直击雷，directlightningflash）（2）间接雷击雷电的静电感应或电磁感应所产生的过电压，又称感应雷或雷电感应（lightninginduction）。2008年12月15日10时51分工厂供电5/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新此外，过电压波，高电位侵入或雷电波侵入。50~70%。（二）雷电形成原理“雷云”之间或“雷云”与大地或物体之间，雷击场，雷电先导、迎雷先导，主放电阶段50~100μs，余辉放电阶段0.03~0.15s。架空线易感应过电压，高压线几十万伏，低压线几万伏。开口金属环火花放电，应闭合。2008年12月15日10时51分工厂供电6/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新（三）雷电有关名词概念1．雷电流的幅值和陡度2．年平均雷暴日数3．年预计雷次数雷云对大地放电(直击雷)示意图架空线路上的感应过电压2008年12月15日10时51分工厂供电7/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新二、防雷设备（一）接闪器（receivelightningdevice）接受直接雷击（蕾闪）的金属物体：避雷针、避雷线（架空地线）、避雷带、避雷网。（二）避雷器用来防止雷电过电压波沿线路侵入变配电所或其他建筑物，以免危及被保护设备的绝缘。并联，电源侧；火花间隙击穿→放电。1.阀式避雷器（valve-typelightningarrester）2.排气式避雷器3.保护间隙（protectivegap）4.金属氧化物避雷器2008年12月15日10时51分工厂供电8/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新三、防雷措施（一）架空线的防雷措施1．避雷线，66kV及以上，全线；35kV，只在进出变配电所的一段线路上；10kV及以下，不用。2．↑线路本身的绝缘水平，10kV及以下。3．△排列，顶线兼作防雷保护线。4．ARD，0.5s。5．个别绝缘薄弱地点加装避雷器。（二）变配电所的防雷措施1．避雷针；2．避雷线；3．避雷器。2008年12月15日10时51分工厂供电9/22UniversityofScienceandTechnologyLiaoning博学明德经世致用勤奋向上求实创新（三）高压电动机的防雷措施不能FS，FZ，可FC；100~150mcable处FS，排气式避雷器，FC并C。（四）建筑物的防雷类别及其防雷措施1．类别第一类防雷建筑物...
