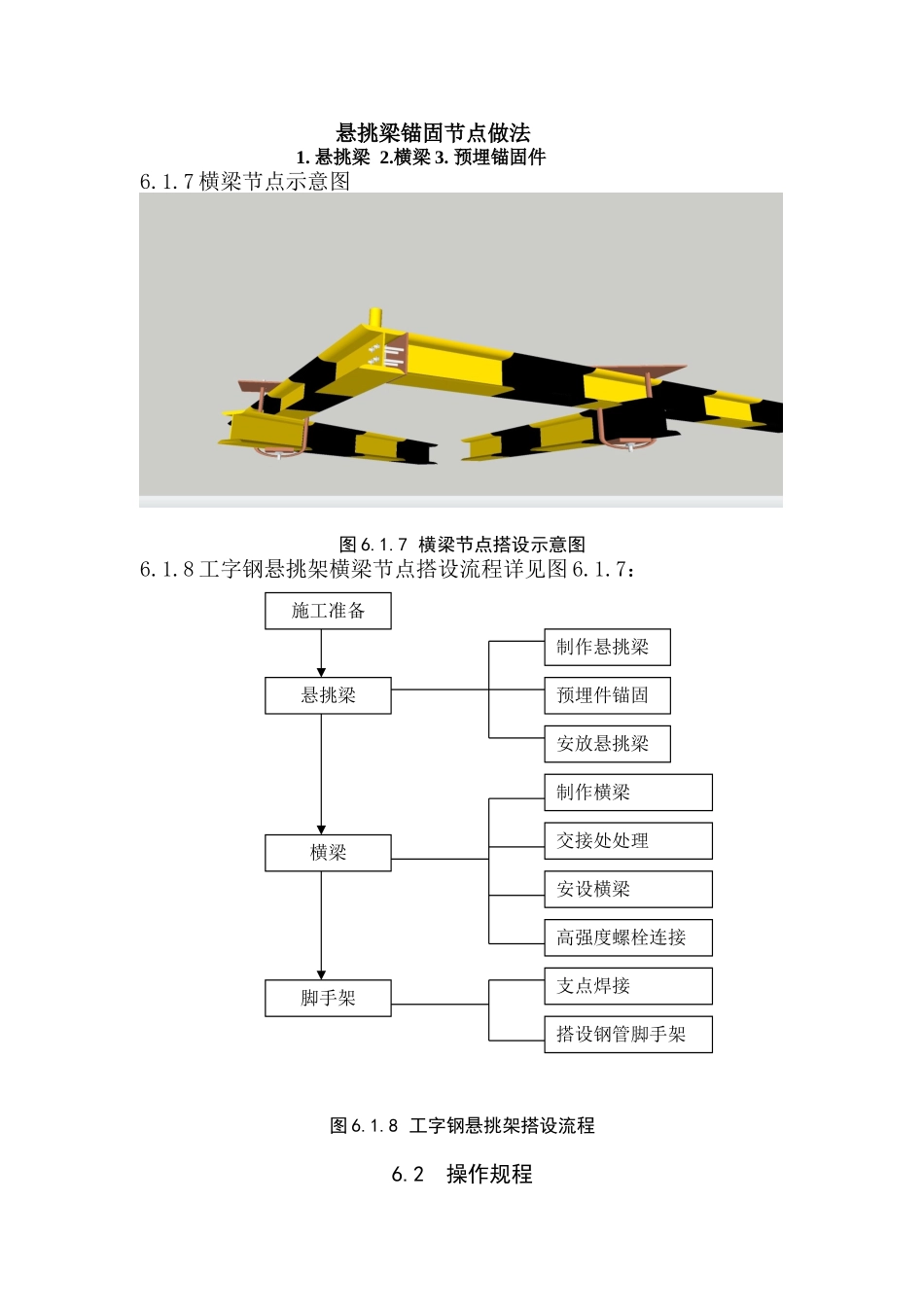

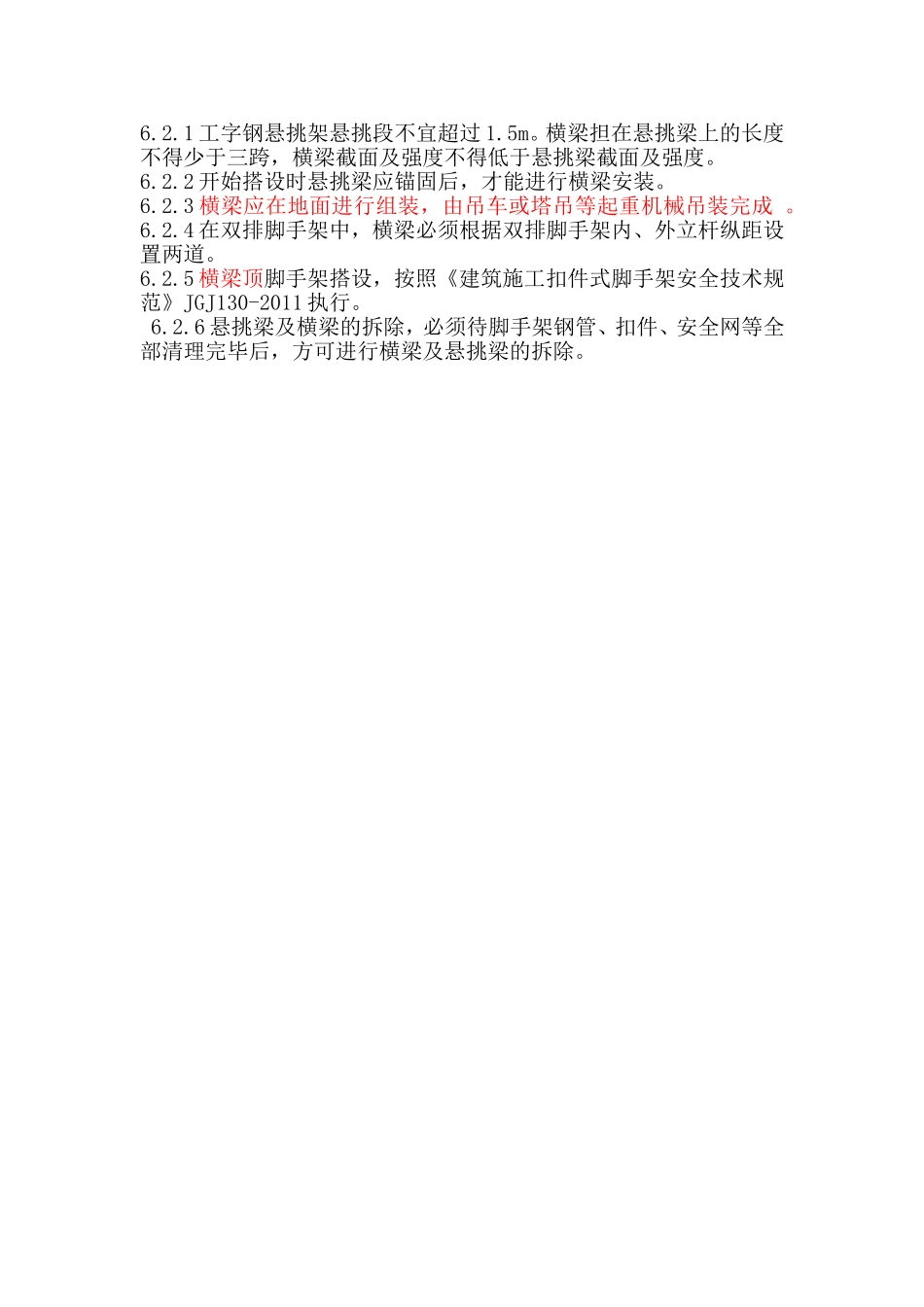

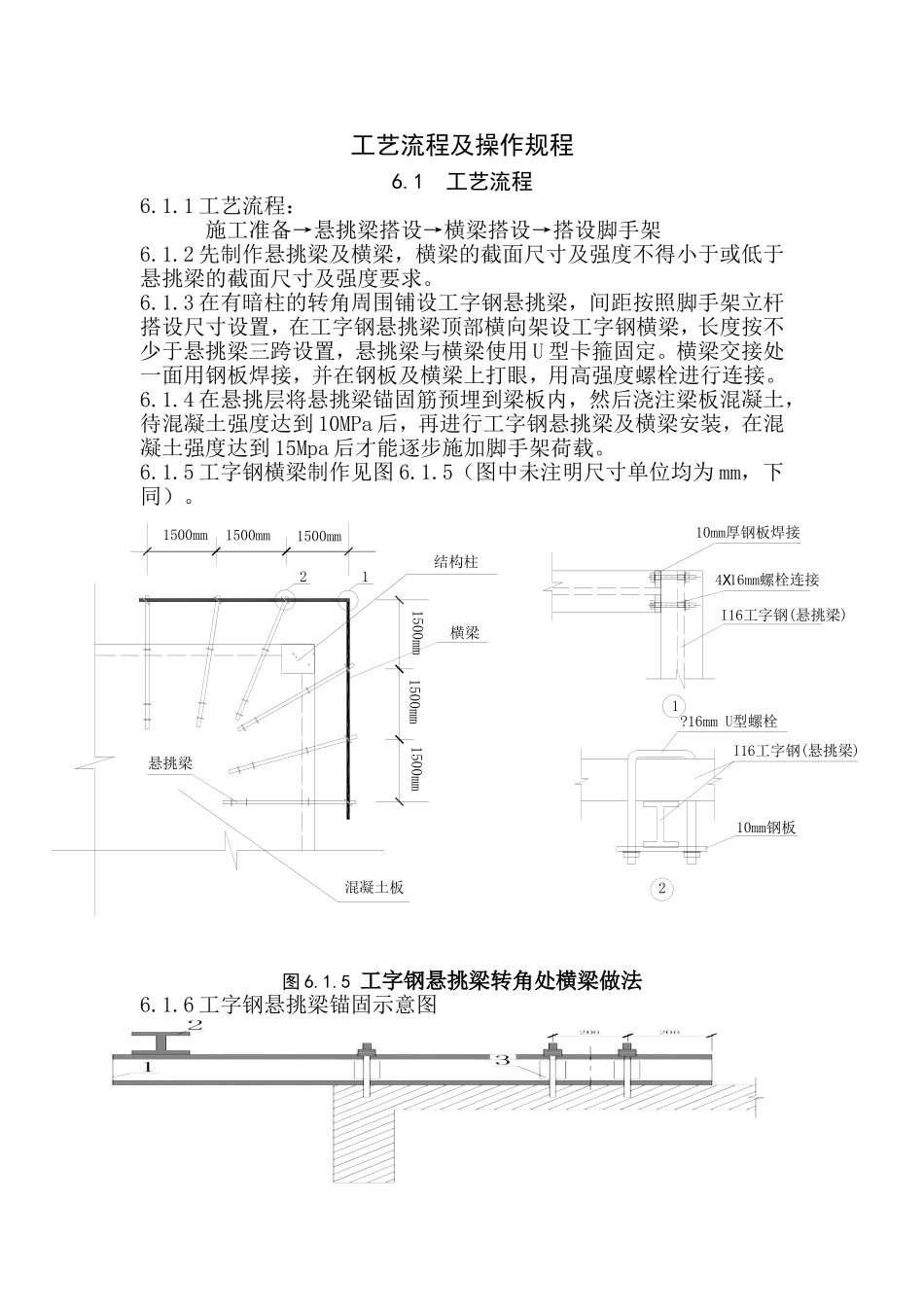

工艺流程及操作规程6.1工艺流程6.1.1工艺流程：施工准备→悬挑梁搭设→横梁搭设→搭设脚手架6.1.2先制作悬挑梁及横梁，横梁的截面尺寸及强度不得小于或低于悬挑梁的截面尺寸及强度要求。6.1.3在有暗柱的转角周围铺设工字钢悬挑梁，间距按照脚手架立杆搭设尺寸设置，在工字钢悬挑梁顶部横向架设工字钢横梁，长度按不少于悬挑梁三跨设置，悬挑梁与横梁使用U型卡箍固定。横梁交接处一面用钢板焊接，并在钢板及横梁上打眼，用高强度螺栓进行连接。6.1.4在悬挑层将悬挑梁锚固筋预埋到梁板内，然后浇注梁板混凝土，待混凝土强度达到10MPa后，再进行工字钢悬挑梁及横梁安装，在混凝土强度达到15Mpa后才能逐步施加脚手架荷载。6.1.5工字钢横梁制作见图6.1.5（图中未注明尺寸单位均为mm，下同）。图6.1.5工字钢悬挑梁转角处横梁做法6.1.6工字钢悬挑梁锚固示意图10mm厚钢板焊接4X16mm螺栓连接?16mmU型螺栓I16工字钢(悬挑梁)I16工字钢(悬挑梁)1500mm1500mm1500mm1500mm1500mm1500mm1212结构柱混凝土板10mm钢板悬挑梁横梁悬挑梁锚固节点做法1.悬挑梁2.横梁3.预埋锚固件6.1.7横梁节点示意图图6.1.7横梁节点搭设示意图6.1.8工字钢悬挑架横梁节点搭设流程详见图6.1.7：图6.1.8工字钢悬挑架搭设流程6.2操作规程横梁制作横梁交接处处理安设横梁高强度螺栓连接脚手架支点焊接搭设钢管脚手架悬挑梁制作悬挑梁预埋件锚固安放悬挑梁施工准备6.2.1工字钢悬挑架悬挑段不宜超过1.5m。横梁担在悬挑梁上的长度不得少于三跨，横梁截面及强度不得低于悬挑梁截面及强度。6.2.2开始搭设时悬挑梁应锚固后，才能进行横梁安装。6.2.3横梁应在地面进行组装，由吊车或塔吊等起重机械吊装完成。6.2.4在双排脚手架中，横梁必须根据双排脚手架内、外立杆纵距设置两道。6.2.5横梁顶脚手架搭设，按照《建筑施工扣件式脚手架安全技术规范》JGJ130-2011执行。6.2.6悬挑梁及横梁的拆除，必须待脚手架钢管、扣件、安全网等全部清理完毕后，方可进行横梁及悬挑梁的拆除。
