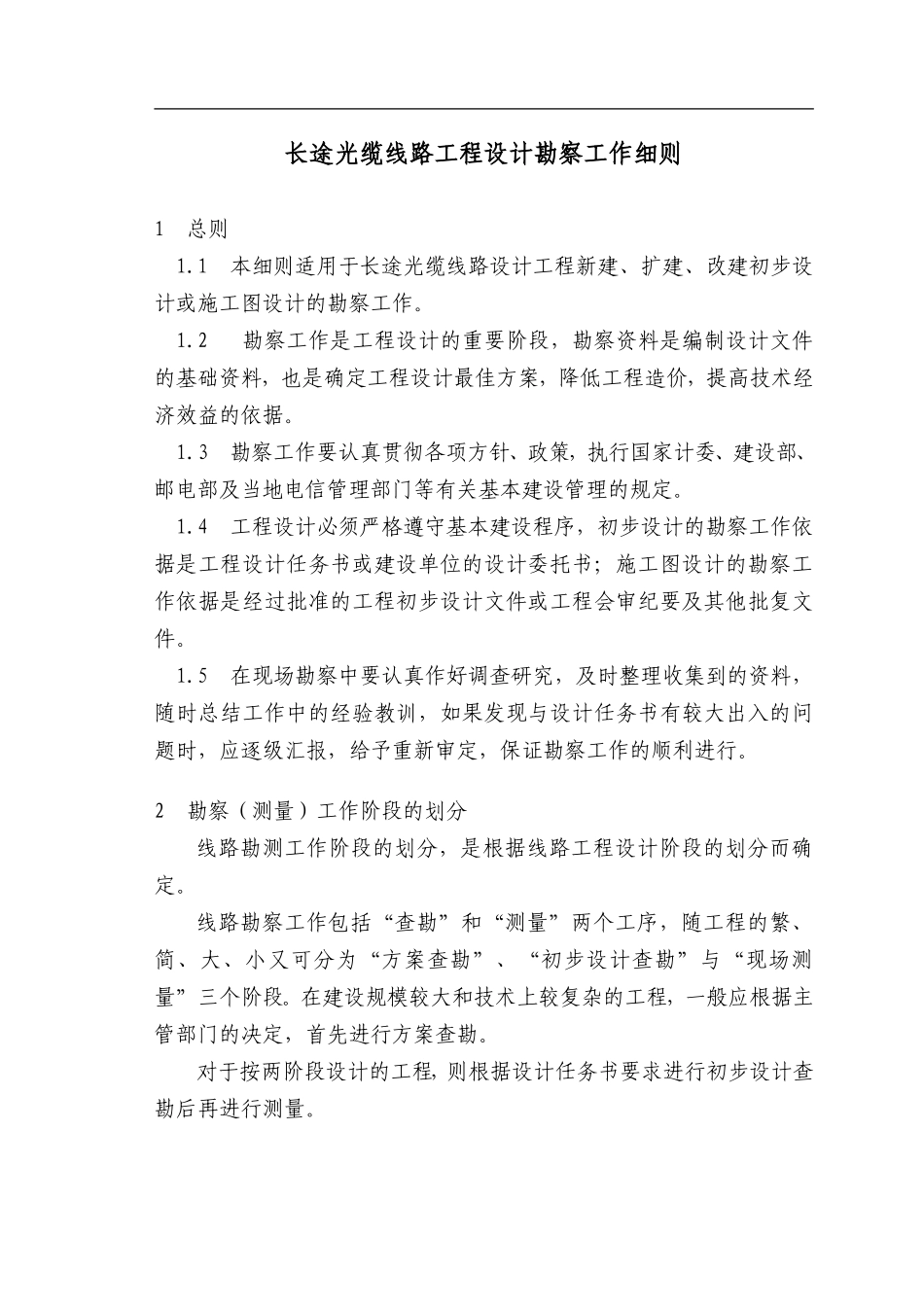

长途光缆线路工程设计勘察工作细则1总则1.1本细则适用于长途光缆线路设计工程新建、扩建、改建初步设计或施工图设计的勘察工作。1.2勘察工作是工程设计的重要阶段，勘察资料是编制设计文件的基础资料，也是确定工程设计最佳方案，降低工程造价，提高技术经济效益的依据。1.3勘察工作要认真贯彻各项方针、政策，执行国家计委、建设部、邮电部及当地电信管理部门等有关基本建设管理的规定。1.4工程设计必须严格遵守基本建设程序，初步设计的勘察工作依据是工程设计任务书或建设单位的设计委托书；施工图设计的勘察工作依据是经过批准的工程初步设计文件或工程会审纪要及其他批复文件。1.5在现场勘察中要认真作好调查研究，及时整理收集到的资料，随时总结工作中的经验教训，如果发现与设计任务书有较大出入的问题时，应逐级汇报，给予重新审定，保证勘察工作的顺利进行。2勘察（测量）工作阶段的划分线路勘测工作阶段的划分，是根据线路工程设计阶段的划分而确定。线路勘察工作包括“查勘”和“测量”两个工序，随工程的繁、简、大、小又可分为“方案查勘”、“初步设计查勘”与“现场测量”三个阶段。在建设规模较大和技术上较复杂的工程，一般应根据主管部门的决定，首先进行方案查勘。对于按两阶段设计的工程，则根据设计任务书要求进行初步设计查勘后再进行测量。对属于一阶段设计的工程，即查勘、测量工作大部分是同时进行，但也可在测量前进行初勘，以便先了解一下路由，沿途生活住宿条件及现场等情况。3勘察（测量）前的准备工作3.1勘察前的准备工作3.1.1人员组织根据工程性质和规模，组织勘察小组。勘察小组应由设计单位为主，施工维护等单位参加，其人员多少可依工程规模大小而定。3.1.2熟悉研究有关文件勘察小组首先应听取和研究工程负责人对设计任务书中的工程概况和要求等方面的介绍，充分了解工程建设的意义和任务要求；明确工程任务和范围，如工程性质规模大小、建设理由、近、远期规划，与原有设备的利用配合情况，是否新（扩）建局（站）、其地点、面积的要求、与其它工程配合问题，并着重领会有关的国家方针、政策及上级领导对本工程的具体指示精神。3.1.3收集资料一项工程的资料收集工作将贯穿线路勘察设计的全过程（测量、设计中碰到的具体问题尚需临时去收集了解）；主要资料应在勘察前和勘察中收集齐全。由于通信线路的建设布局面积较广，涉及的部门也很多，为了互不影响，应选择合理的线路布局和路由，以保证通信的安全与便利。必须向相关省、市有关单位和部门调查了解和收集有关其它建设方面的相关资料，并争取这些部门的支持和配合，这些单位和部门为：计委、建委、电信、铁路、交通、电力、水利、农田、气象、燃化、冶金工业、地质、广播电台、军事等有关部门。调查资料的内容可根据线路工程任务内容和规模考虑，如了解危害情况的资料（具有腐蚀性的化工企业，采用直流电网牵引的供电设备、军事设施，较大的发电厂、变电站、工厂企业及地下水位等资料）。3.1.4制定勘察计划勘察人员根据设计任务书的要求及所收集、了解到的资料，先在五万分之一的地形图上进行图上作业，初步标出拟定的光缆路由方案；初步拟定无人站的设置地点，并量出相关位置。据此制定组织分工、工作程序与进度安排。3.1.5勘察用工具、车辆准备a）一般通用的线路勘察工具有：无线通信设备、望远镜、测距仪、土壤电阻率测试仪、罗盘仪、皮尺、绳尺（地链）、标杆、随带式图板、工具袋等，以及勘察时所需要的表格、纸张、文具等。b）车辆准备：应根据工程大小及勘察人员多少配备勘查用车辆。3.2线路测量前的准备3.2.1人员配备和组织线路测量人员配备组织表表3.2.1工作项目人员经纬仪法所需人数用标杆法所需人数备注插大标旗技工21如需测定土壤内的酸碱度（PH值）、硝酸根离子和有机质含量及大地导电率时，须另外配备人员。民工22看仪器技术人员11民工1插标杆定位技工11登记绘图技术人员22看标杆技工1量距离技工民工2钉标桩民工11运散标桩技工1民工11传标杆民工2调查人员技术人员1合计技术人员54技工54民工673.2.2工具配备线路测量的工具配备表工具名称及程式单位数量经纬仪法用标杆法80X60C...
