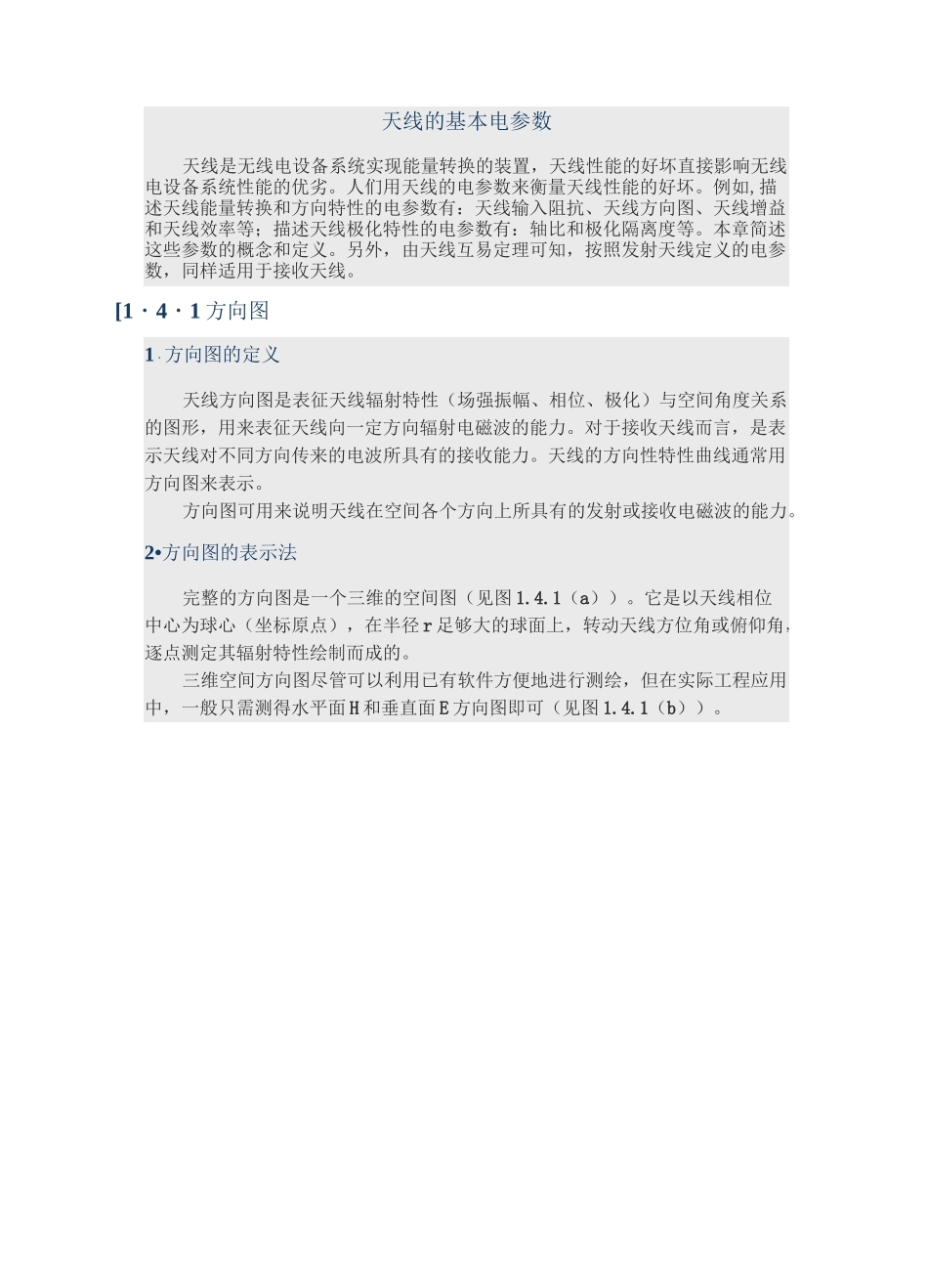

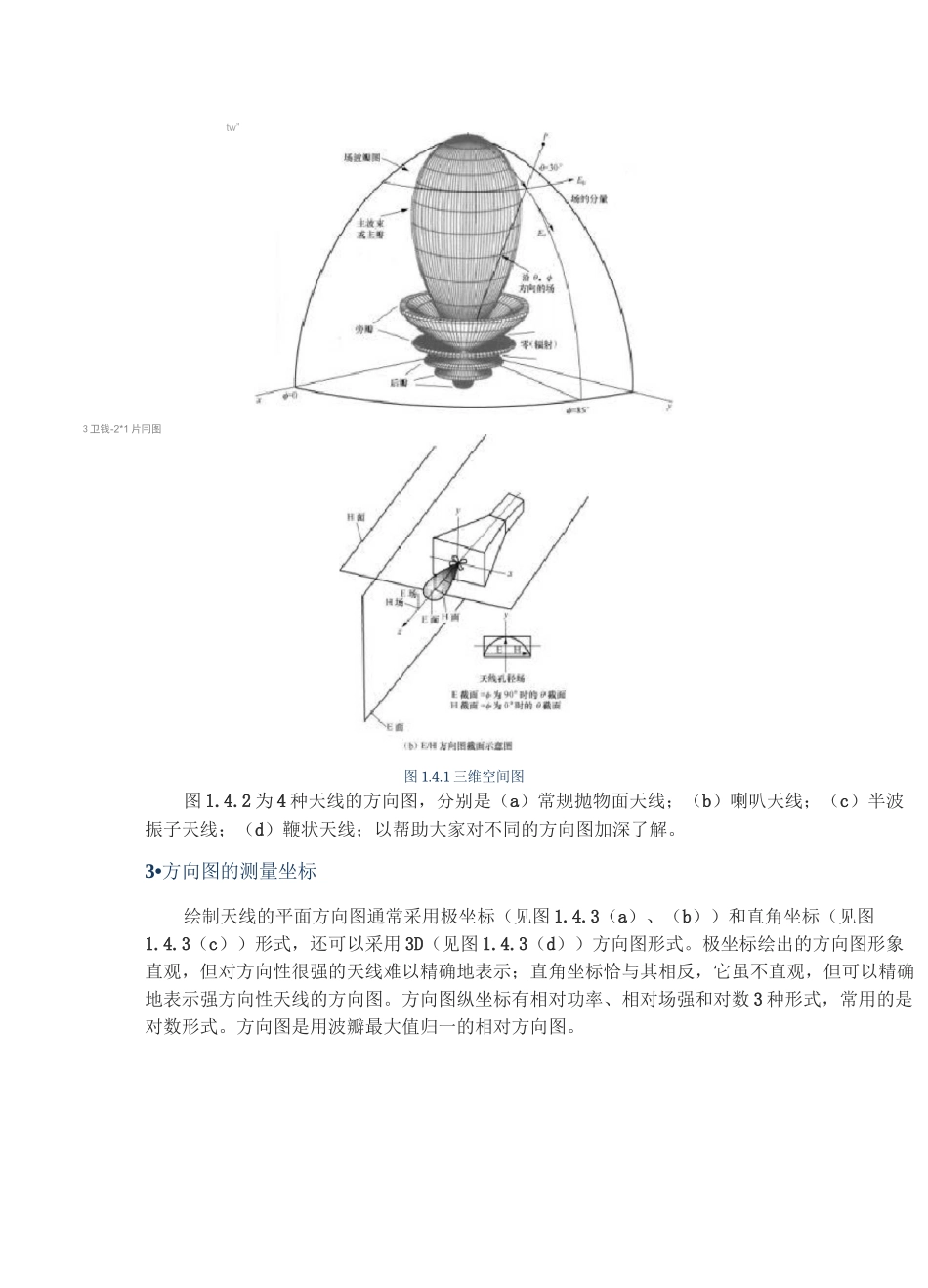

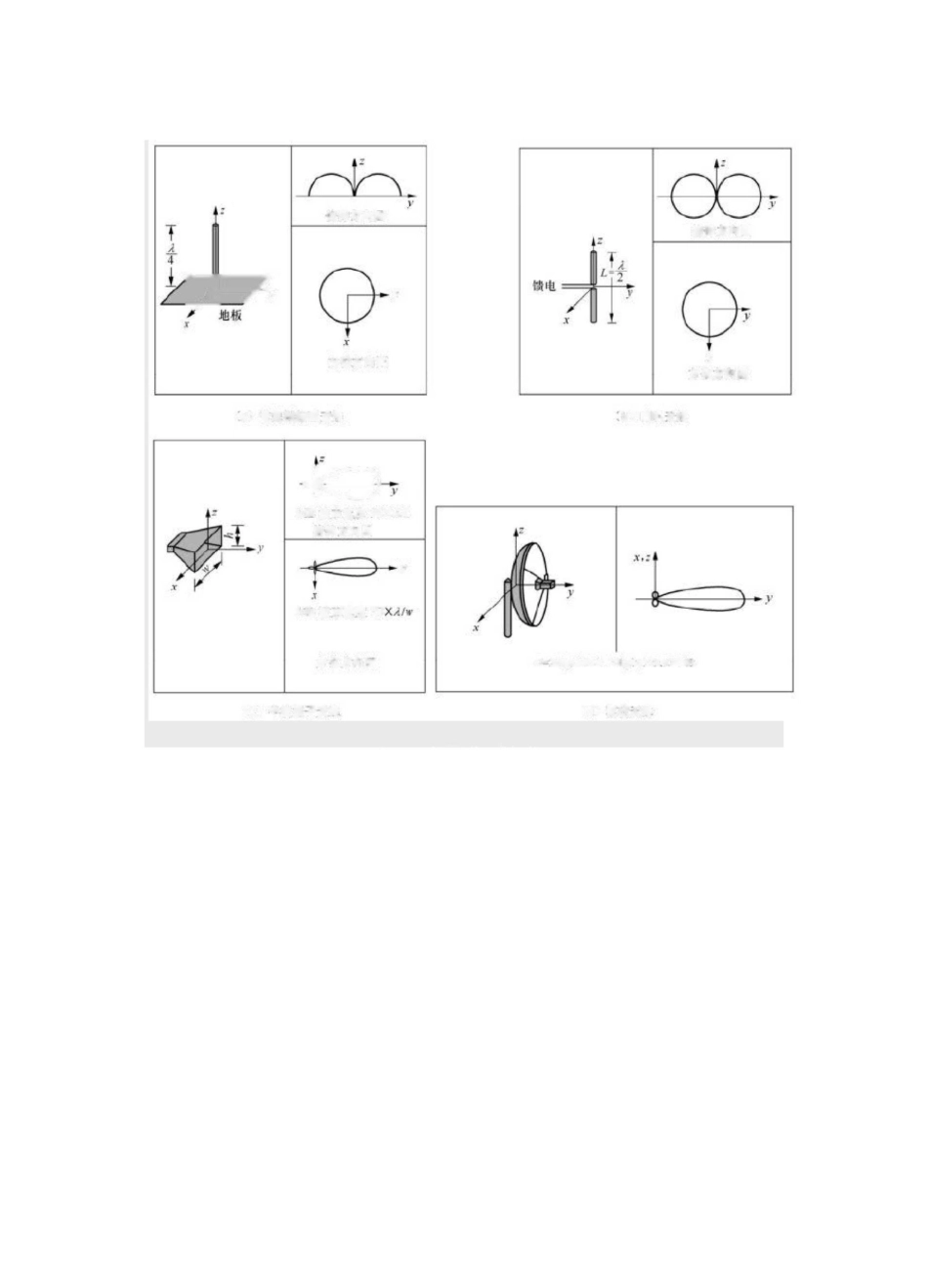

天线的基本电参数天线是无线电设备系统实现能量转换的装置，天线性能的好坏直接影响无线电设备系统性能的优劣。人们用天线的电参数来衡量天线性能的好坏。例如,描述天线能量转换和方向特性的电参数有：天线输入阻抗、天线方向图、天线增益和天线效率等；描述天线极化特性的电参数有：轴比和极化隔离度等。本章简述这些参数的概念和定义。另外，由天线互易定理可知，按照发射天线定义的电参数，同样适用于接收天线。[1・4・1方向图1・方向图的定义天线方向图是表征天线辐射特性（场强振幅、相位、极化）与空间角度关系的图形，用来表征天线向一定方向辐射电磁波的能力。对于接收天线而言，是表示天线对不同方向传来的电波所具有的接收能力。天线的方向性特性曲线通常用方向图来表示。方向图可用来说明天线在空间各个方向上所具有的发射或接收电磁波的能力。2•方向图的表示法完整的方向图是一个三维的空间图（见图1.4.1（a））。它是以天线相位中心为球心（坐标原点），在半径r足够大的球面上，转动天线方位角或俯仰角，逐点测定其辐射特性绘制而成的。三维空间方向图尽管可以利用已有软件方便地进行测绘，但在实际工程应用中，一般只需测得水平面H和垂直面E方向图即可（见图1.4.1（b））。tw”3卫钱-2*1片冃图图1.4.1三维空间图图1.4.2为4种天线的方向图，分别是（a）常规抛物面天线；（b）喇叭天线；（c）半波振子天线；（d）鞭状天线；以帮助大家对不同的方向图加深了解。3•方向图的测量坐标绘制天线的平面方向图通常采用极坐标（见图1.4.3（a）、（b））和直角坐标（见图1.4.3（c））形式，还可以采用3D（见图1.4.3（d））方向图形式。极坐标绘出的方向图形象直观，但对方向性很强的天线难以精确地表示；直角坐标恰与其相反，它虽不直观，但可以精确地表示强方向性天线的方向图。方向图纵坐标有相对功率、相对场强和对数3种形式，常用的是对数形式。方向图是用波瓣最大值归一的相对方向图。y.图142典型的天线方向图*a)常規抛鞫而夭遗
