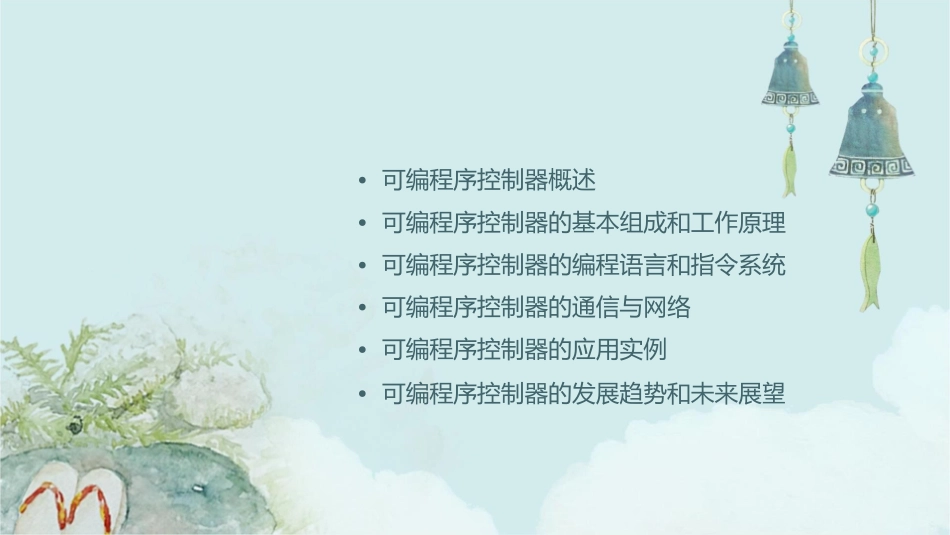

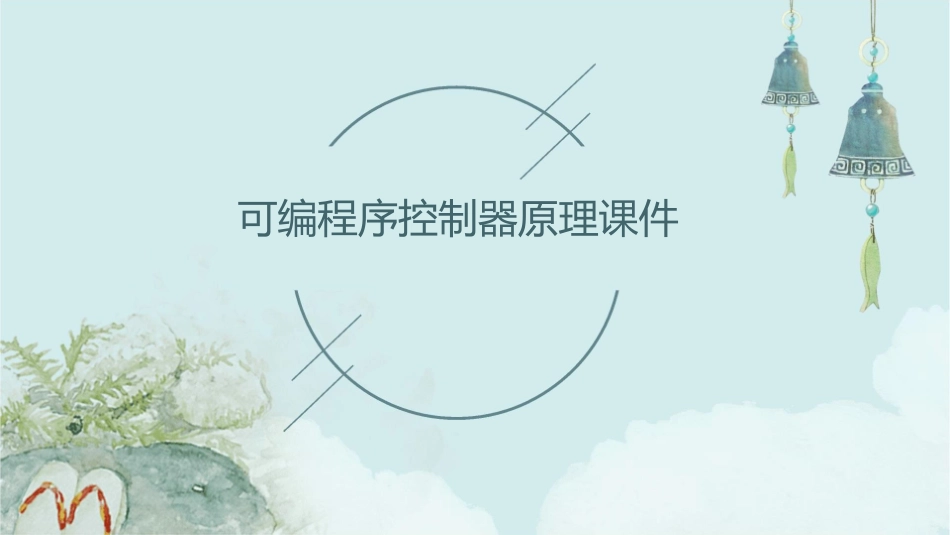

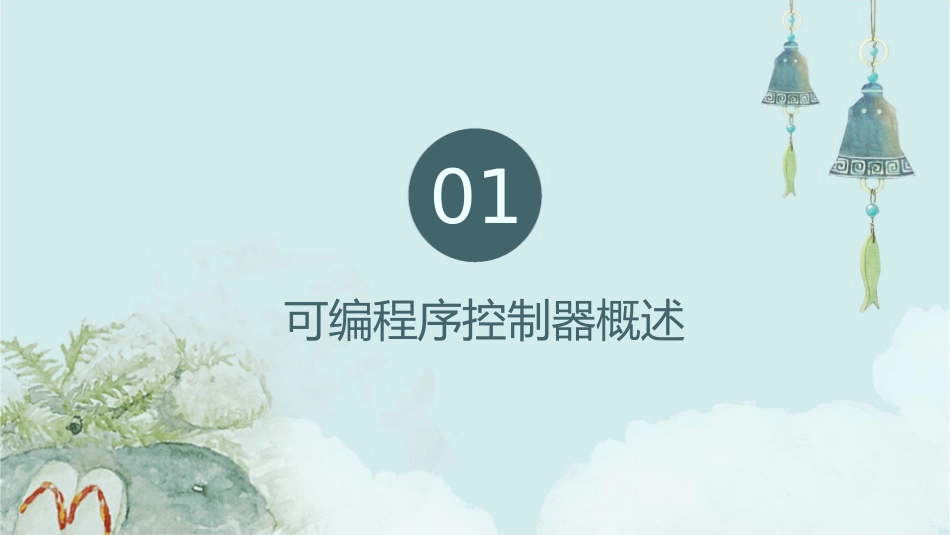

可编程序控制器原理课件•可编程序控制器概述•可编程序控制器的基本组成和工作原理•可编程序控制器的编程语言和指令系统•可编程序控制器的通信与网络•可编程序控制器的应用实例•可编程序控制器的发展趋势和未来展望01可编程序控制器概述定义与特点定义可编程序控制器(PLC)是一种工业自动化控制装置,通过编程实现各种逻辑控制、顺序控制和数据处理等功能。特点可靠性高、抗干扰能力强、编程简单、扩展方便、通用性强等。发展历程起源20世纪60年代,美国通用汽车公司(GM)为了解决汽车生产线上的控制问题,首次研发出可编程序控制器。发展随着计算机技术和微处理器技术的不断发展,PLC的功能越来越强大,应用范围越来越广泛。现状目前,PLC已经成为工业自动化控制领域中不可或缺的重要设备。应用领域电力行业楼宇自动化用于发电、输电、配电等过程的自动化控制。用于智能建筑、空调系统、照明系统等的控制和管理。制造业交通行业化工行业用于铁路、地铁、公路等交通设施的控制和管理。用于生产线的控制、加工设备的自动化等。用于化工生产过程的控制和监测。02可编程序控制器的基本组成和工作原理硬件组成中央处理器输入输出模块是可编程控制器的核心,负责执行用户程序和控制整个系统。负责接收和发送信号,实现与外部设备的交互。存储器电源模块用于存储用户程序、数据和系统程序。为可编程控制器提供电源,确保其正常工作。软件组成编程软件010203用于编写、编辑、调试用户程序,常见的有西门子的STEP7、三菱的GXWorks等。系统软件是可编程控制器自带的软件,用于支持硬件的正常运行和控制功能。组态软件用于配置可编程控制器的各种参数和功能,如通讯参数、控制策略等。工作原理扫描输入可编程控制器通过输入模块不断扫描外部设备的状态,并将结果存入内部存储器中。程序执行中央处理器按照用户程序的指令逐条执行,根据指令对内部存储器中的数据进行处理,并生成相应的输出信号。输出更新可编程控制器将中央处理器的输出信号通过输出模块发送给外部设备,实现控制功能。03可编程序控制器的编程语言和指令系统编程语言概述PLC编程语言分类根据IEC61131-3标准,PLC编程语言分为指令表(IL)、结构化文本(ST)、梯形图(LD)、功能块图(FBD)和顺序功能图(SFC)等类型。PLC编程语言特点每种编程语言都有其独特的特点和适用场景,例如梯形图在逻辑控制中应用广泛,而功能块图则适用于复杂算法和数学运算。指令系统指令系统概述指令系统是PLC编程的核心,它包括输入/输出指令、算术运算指令、比较指令、移位指令等。指令系统详解指令系统的具体实现依赖于PLC制造商,但大多数指令系统的基本功能类似。了解指令系统的使用方法和功能是编写PLC程序的关键。编程技巧程序优化为了提高程序的执行效率和稳定性,需要对程序进行优化。优化技巧包括减少扫描周期、避免使用冗余代码、合理使用中断等。调试技巧调试是编程过程中必不可少的一环。调试技巧包括使用断点、单步执行、观察变量值等,这些技巧可以帮助程序员快速定位和解决问题。04可编程序控制器的通信与网络通信基础知识010203通信基本概念通信方式通信协议通信是信息传输的过程,涉及发送方、接收方和传输介质。根据传输方向,通信可分为单工、半双工和全双工;根据传输速率,可分为低速、中速和高速通信。为确保通信的可靠性和有效性,需要制定一系列规则和约定,即通信协议。网络基础知识网络定义与分类网络拓扑结构网络协议网络是连接多个计算机或设备的系统,分为局域网、城域网和广域网。常见的网络拓扑结构有星型、总线型、环型和网状型。为实现不同设备之间的协同工作,需要遵循统一的规则和标准,即网络协议。可编程序控制器的通信与网络配置通信接口可编程序控制器通常配备各种通信接口,如串口、以太网口等。网络组件为实现通信,需要配置网络组件,如交换机、路由器和网线等。通信参数设置根据实际应用需求,需要设置合适的通信参数,如波特率、数据位、停止位和校验位等。05可编程序控制器的应用实例电机控制实例总结词电机控制是可编程序控制器的重要应用领域,通过PLC实现对电机的启动、停止、正反转等...
