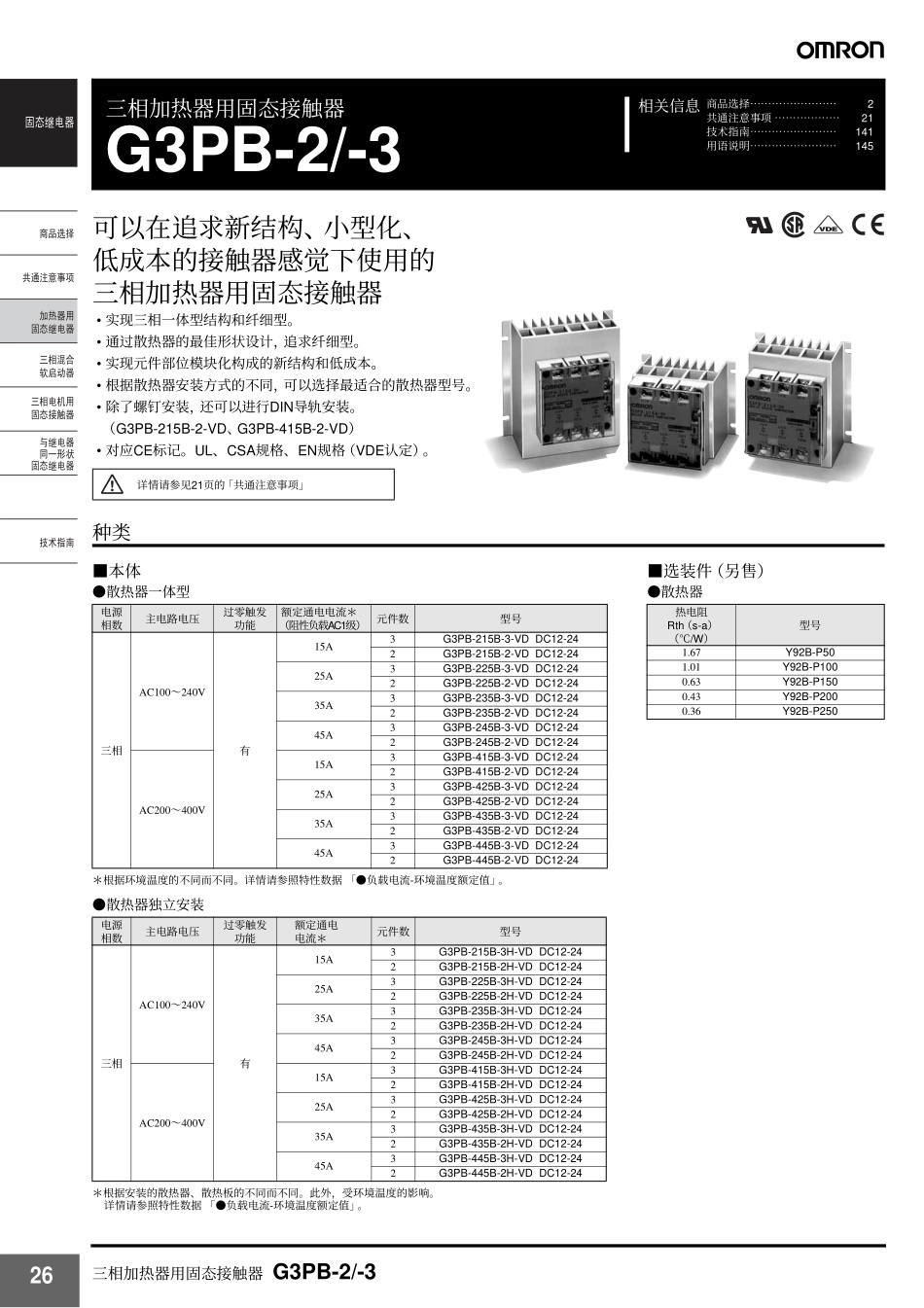

三相加热器用固态接触器G3PB-2/-3商品选择⋯⋯⋯⋯⋯⋯⋯⋯2共通注意事项⋯⋯⋯⋯⋯⋯21技术指南⋯⋯⋯⋯⋯⋯⋯⋯141用语说明⋯⋯⋯⋯⋯⋯⋯⋯145相关信息26�����������������������������������������������������������三相加热器用固态接触器G3PB-2/-3•可以在追求新结构、小型化、低成本的接触器感觉下使用的三相加热器用固态接触器•实现三相一体型结构和纤细型。•通过散热器的最佳形状设计,追求纤细型。•实现元件部位模块化构成的新结构和低成本。•根据散热器安装方式的不同,可以选择最适合的散热器型号。•除了螺钉安装,还可以进行DIN导轨安装。(G3PB-215B-2-VD、G3PB-415B-2-VD)•对应CE标记。UL、CSA规格、EN规格(VDE认定)。种类详情请参见21页的「共通注意事项」■本体●散热器一体型*根据环境温度的不同而不同。详情请参照特性数据「●负载电流-环境温度额定值」。●散热器独立安装*根据安装的散热器、散热板的不同而不同。此外,受环境温度的影响。详情请参照特性数据「●负载电流-环境温度额定值」。电源相数主电路电压过零触发功能额定通电电流*(阻性负载AC1级)元件数型号三相AC100~240V有15A3G3PB-215B-3-VDDC12-242G3PB-215B-2-VDDC12-2425A3G3PB-225B-3-VDDC12-242G3PB-225B-2-VDDC12-2435A3G3PB-235B-3-VDDC12-242G3PB-235B-2-VDDC12-2445A3G3PB-245B-3-VDDC12-242G3PB-245B-2-VDDC12-24AC200~400V15A3G3PB-415B-3-VDDC12-242G3PB-415B-2-VDDC12-2425A3G3PB-425B-3-VDDC12-242G3PB-425B-2-VDDC12-2435A3G3PB-435B-3-VDDC12-242G3PB-435B-2-VDDC12-2445A3G3PB-445B-3-VDDC12-242G3PB-445B-2-VDDC12-24电源相数主电路电压过零触发功能额定通电电流*元件数型号三相AC100~240V有15A3G3PB-215B-3H-VDDC12-242G3PB-215B-2H-VDDC12-2425A3G3PB-225B-3H-VDDC12-242G3PB-225B-2H-VDDC12-2435A3G3PB-235B-3H-VDDC12-242G3PB-235B-2H-VDDC12-2445A3G3PB-245B-3H-VDDC12-242G3PB-245B-2H-VDDC12-24AC200~400V15A3G3PB-415B-3H-VDDC12-242G3PB-415B-2H-VDDC12-2425A3G3PB-425B-3H-VDDC12-242G3PB-425B-2H-VDDC12-2435A3G3PB-435B-3H-VDDC12-242G3PB-435B-2H-VDDC12-2445A3G3PB-445B-3H-VDDC12-242G3PB-445B-2H-VDDC12-24■选装件(另售)●散热器热电阻Rth(s-a)(℃/W)型号1.67Y92B-P501.01Y92B-P1000.63Y92B-P1500.43Y92B-P2000.36Y92B-P250�����������������������������������������������������������三相加热器用固态接触器G3PB-2/-327额定值/性能■符合标准UL508、CSA22.2No.14、EN60947-4-3■额定值(环境温度25℃)●操作电路部(共通)●主电路部(散热器一体型)*1.随环境温度变化而不同。有关详情,请参照特性数据「●负载电流-环境温度额定值」。*2.适用负载适用负载(加热器)的最大容量用下面的公式计算。适用负载最大容量=通电电流×使用电压×√3例)15A×200V×√3=5,196W≒5.1kW例)15A×400V×√3=10.392W≒10.3kW●主电路部(散热器独立安装型)*随安装的散热器、散热板而不同。也受环境温度变化不同的影响。有关详情,请参照特性数据「●负载电流-环境温度额定值」。项目型号所有型号共通额定使用电压DC12~24V使用电压范围DC9.6~30V额定输入电流(阻抗)10mA以下(DC24V兆欧表)动作电压DC9.6V以下复位电压DC1V以上绝缘方式光电双向可控硅开关方式动作显示黄色LED项目型号G3PB-215B-3-VDG3PB-215B-2-VDG3PB-225B-3-VDG3PB-225B-2-VDG3PB-235B-3-VDG3PB-235B-2-VDG3PB-245B-3-VDG3PB-245B-2-VDG3PB-415B-3-VDG3PB-415B-2-VDG3PB-425B-3-VDG3PB-425B-2-VDG3PB-435B-3-VDG3PB-435B-2-VDG3PB-445B-3-VDG3PB-445B-2-VD额定使用电压AC100~240VAC200~400V使用电压范围AC75~264VAC180~440V额定通电电流*115A(40℃)25A(40℃)35A(25℃)45A(25℃)15A(40℃)25A(40℃)35A(25℃)45A(25℃)最小负载电流0.2A0.5A接通电流耐量(峰值)150A(60Hz、1周期)220A(60Hz、1周期)440A(60Hz、1周期)220A(60Hz、1...
