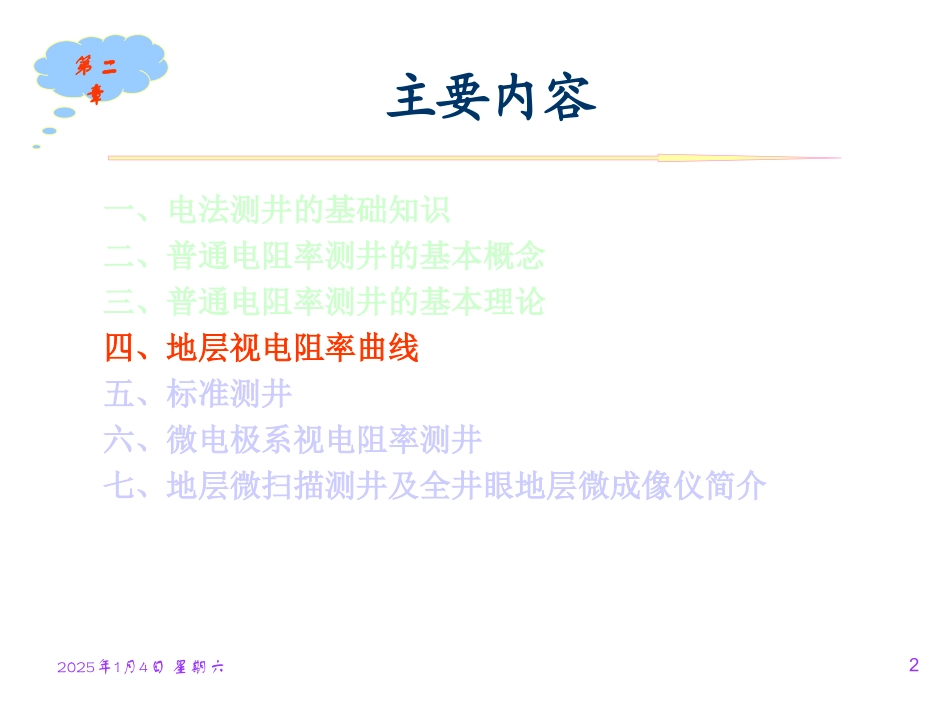

第二章普通电阻率测井2025年1月4日星期六2第二章主要内容一、电法测井的基础知识二、普通电阻率测井的基本概念三、普通电阻率测井的基本理论四、地层视电阻率曲线五、标准测井六、微电极系视电阻率测井七、地层微扫描测井及全井眼地层微成像仪简介第四节地层视电阻率曲线2025年1月4日星期六4第二章主要内容•一、理论曲线•二、影响因素•三、应用第二章三、应用2025年1月4日星期六6第二章主要应用•1.划分岩层•2.求岩层的真电阻率•3.求岩层的孔隙度•4.求含油层的R0及含油饱和度So2025年1月4日星期六7第二章1.划分岩层•在砂泥岩剖面的视电阻率曲线上，利用岩层电阻率的差异将寻找的高阻层分辨出来，然后参考SP曲线，把在SP曲线上具有负异常的高阻层井段，即解释的目的层——储集层选出来。然后确定其层面深度。（后面的标准测井方法会更详细介绍）2025年1月4日星期六8第二章1.划分岩层•用视电阻率曲线划分岩层时，要利用曲线的突出持点。在实测的梯度电极系视电阻率曲线上，极小值已失去划分岩层的价值，而极大值却仍很突出。所以通常采用顶部和底部梯度电极系视电阻率曲线上的极大值分别确定高阻岩层的顶界面和底界面的深度。2025年1月4日星期六9第二章1.划分岩层•顶界面深度z顶=zmax顶梯，(顶部梯度电极系视电阻率曲线上，所解释的地层处视电阻率极大值的深度)；•底界面深度z底=zmax底梯，(底部梯度电极系视电阻率曲线上，所解释的地层处视电阻率极大值的深度)；•地层的厚度h＝z底-z顶。•一般常用AO＝1m的两种不同类型的梯度电极系所测视电阻率曲线上的极大值划分高阻岩层，且不需作(MN/2)校正。2025年1月4日星期六10第二章h＝z底-z顶2025年1月4日星期六11第二章2.求岩层的真电阻率Rt•以前大多数采用横向测井曲线解决问题，现在可以用侧向测井和感应测井直接确定，所以只简单介绍一下。2025年1月4日星期六12第二章2.求岩层的真电阻率Rt•横向测井：–几种不同长度电极系的组合测井称为横向测井。–由于不同电极距的电极系的测量可以了解视电阻率的径向变化规律，从而可以确定地层真电阻率。2025年1月4日星期六13第二章3.求岩层的孔隙度•首先在视电阻车曲线上找出一个巨厚的含水砂岩层(在Ra曲线上电阻率较低；在SP曲线上负异常较高的井段)，并读出该层中部的视电阻率值，用它作为岩层100％含水时的电阻率R0值，通过水样化验或用自然电位测井资料求出地层水电阻率Rw值。•然后根据阿尔奇公式得到该岩层的孔隙度值。•但目前常用声波测井、密度测井和中子测井(孔隙度测井)资料求岩层的值。maRwRF02025年1月4日星期六14第二章4.求含油层的R0及含油饱和度So•为了确定岩层的含油饱和度So，需要R0值，但含油层的饱含水时的电阻率R0值无法直接测量，只有通过孔隙度测井(声波测井、密度测井和中子测井的总称)资料确定岩层孔隙度后，用阿尔奇公式计算出含油层的R0值，再根据确定含油饱和度So。maRwRF0noS1bSbRRInw0t2025年1月4日星期六15第二章5.视电阻率曲线的取值•1）高阻厚层–从理论曲线分析得知，在相当厚的高阻层的中部见曲线上出现一个直线段，其视电阻率值Ra＝Rt。故在实测曲线上读地层中部较直线段的视电阻率平均值来代表岩层的电阻率。2025年1月4日星期六16第二章5.视电阻率曲线的取值•2）中等厚度高阻层——去掉屏蔽区取面积平均值法–在底部(顶部)梯度电极系视电阻率曲线上，在高阻层内距顶(底)界面一个电极距的范围内，视电阻率数值很低，这个范围常叫屏蔽区或盲区。取值时把这部分去掉，即在距顶(底)界面一个电极距的地方作一条与井轴垂直的线。中等厚度底部梯度电极系视电阻率曲线2025年1月4日星期六17第二章5.视电阻率曲线的取值•2）中等厚度高阻层——去掉屏蔽区取面积平均值法–在该直线与底(顶)界面之间，取曲线面积的平均值，即找一条与井轴平行的直线，使它所分割的曲线上A部分的面积与B部分面积相等。这条平行线在横轴上的读数Ra值．最接近于岩层的真电阻率Rt值。中等厚度底部梯度电极系视电阻率曲线2025年1月4日星期六18第二章5.视电阻率曲线的取值•2）中等厚度高阻层——去掉屏蔽区取面积平均值法–高阻厚层也可用...
