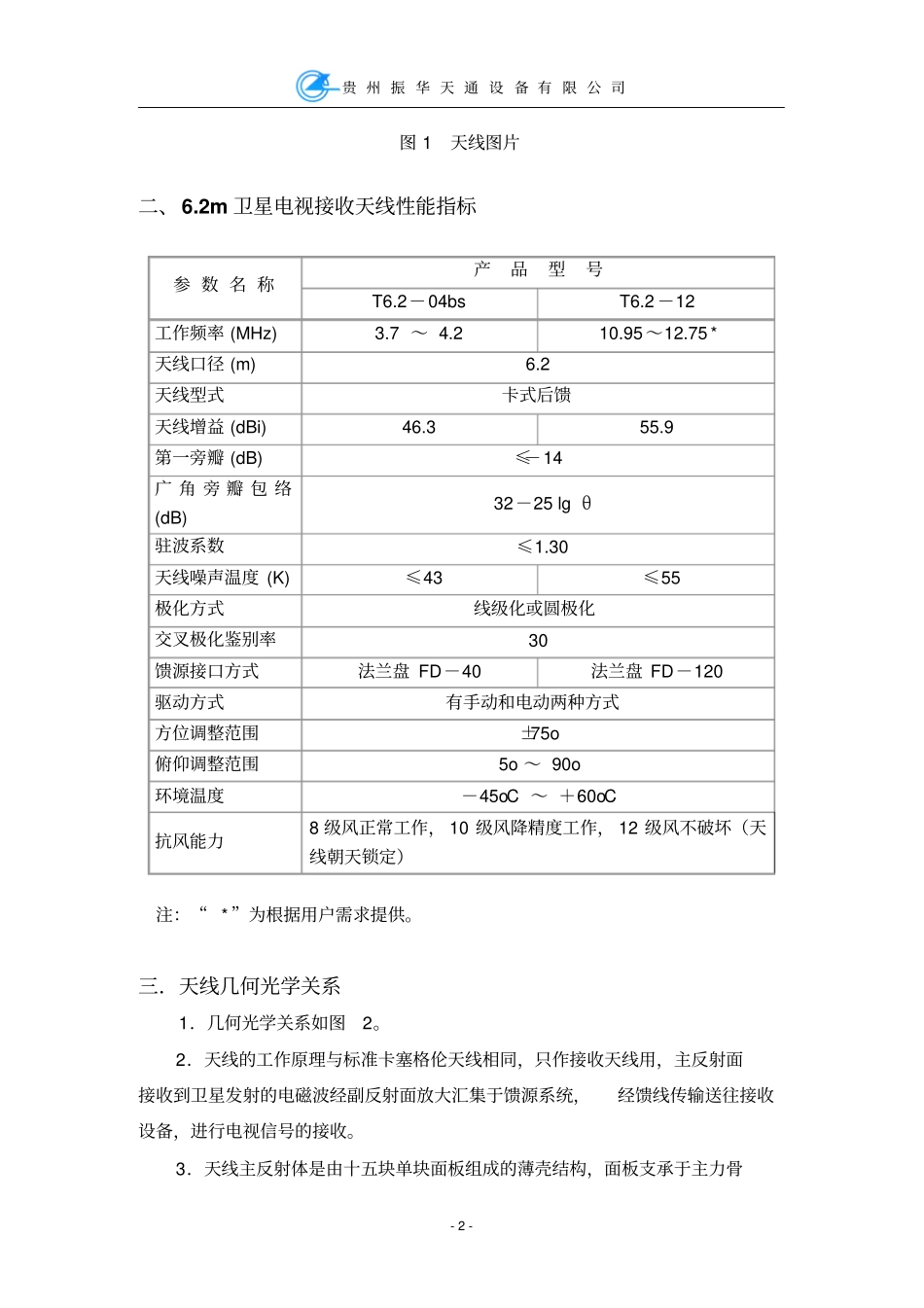

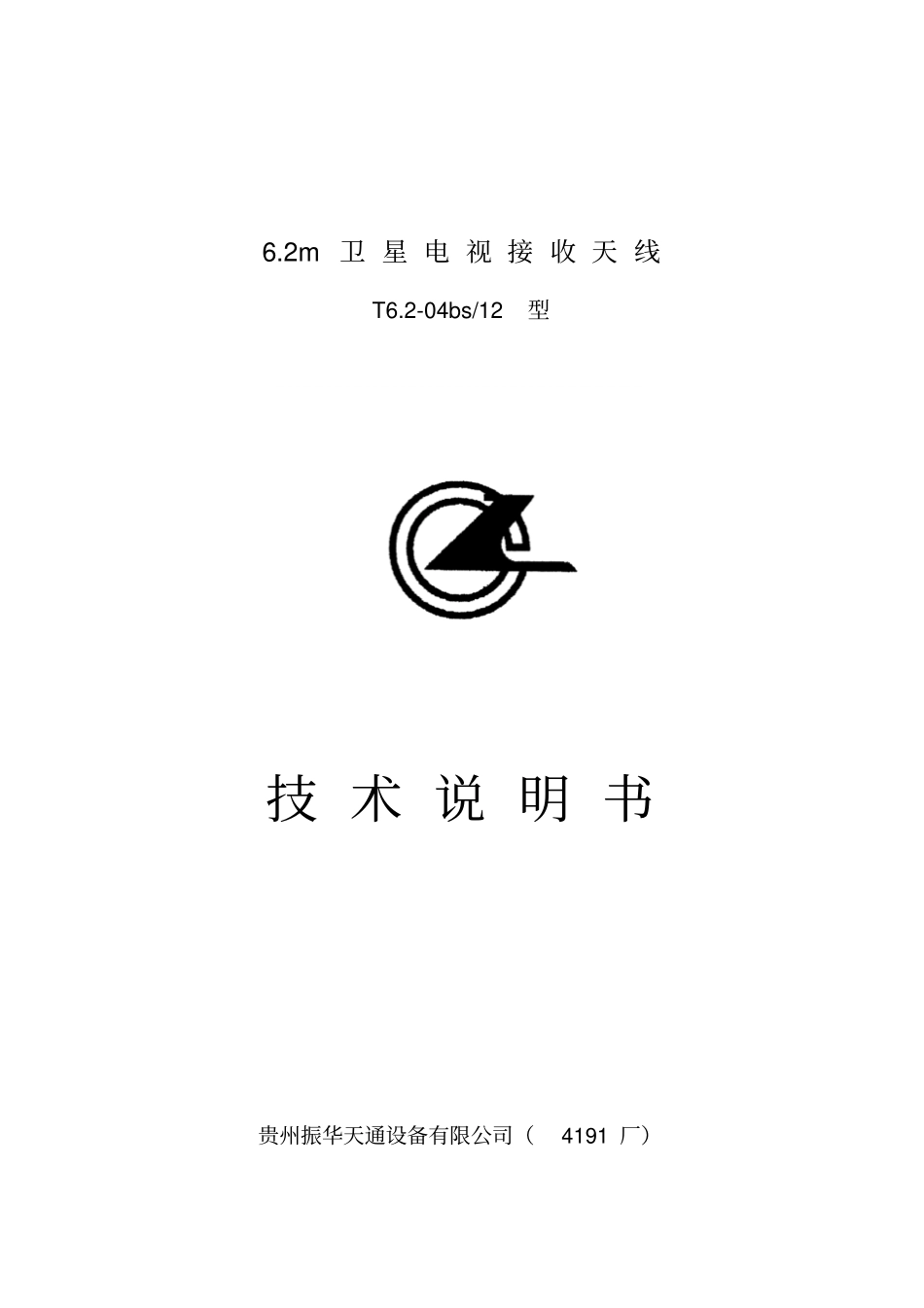

6.2m卫星电视接收天线T6.2-04bs/12型技术说明书贵州振华天通设备有限公司（4191厂）贵州振华天通设备有限公司-1-一、概述：T6.2－04bs和T6.2－12型卫星电视接收天线采用修正型卡赛格伦天线系统。用于C频段和Ku频段的卫星电视接收。天线由反射面、副反射面、馈源系统、主力骨架、座架、传动机构等部分组成。其中，反射面采用铝合金薄壳结构，其它结构件为碳钢结构件，支撑机构采用立柱式俯仰方位型座架，有电动和手动两种驱动方式。为适应用户的需要，座架立柱分为高、矮两种。一般情况为高立柱，矮立柱仅用于有特殊订货要求的用户。天线结构为薄壳结构，具有重量轻，刚度大，精度高，制造安装容易，分析计算方便等特点。方位传动由丝杠、丝母组成，俯仰传动由蜗轮、蜗杆组成，结构简单可靠，转动灵活方便。整个天线造型美观，可靠性高，使用方便。天线主反射体是由十五块面板组成，为了再现工厂测试数据，每块面板均有标记编号，安装方便。天线图片见图1所示。贵州振华天通设备有限公司-2-图1天线图片二、6.2m卫星电视接收天线性能指标参数名称产品型号T6.2－04bsT6.2－12工作频率(MHz)3.7～4.210.95～12.75*天线口径(m)6.2天线型式卡式后馈天线增益(dBi)46.355.9第一旁瓣(dB)≤－14广角旁瓣包络(dB)32－25lgθ驻波系数≤1.30天线噪声温度(K)≤43≤55极化方式线级化或圆极化交叉极化鉴别率30馈源接口方式法兰盘FD－40法兰盘FD－120驱动方式有手动和电动两种方式方位调整范围±75o俯仰调整范围5o～90o环境温度－45oC～＋60oC抗风能力8级风正常工作，10级风降精度工作，12级风不破坏（天线朝天锁定）注：“*”为根据用户需求提供。三．天线几何光学关系1．几何光学关系如图2。2．天线的工作原理与标准卡塞格伦天线相同，只作接收天线用，主反射面接收到卫星发射的电磁波经副反射面放大汇集于馈源系统，经馈线传输送往接收设备，进行电视信号的接收。3．天线主反射体是由十五块单块面板组成的薄壳结构，面板支承于主力骨贵州振华天通设备有限公司-3-架之上，和支承板之间有螺钉连接，销钉、定位块定位。反射面板外伸出主力骨架在弧长方向上的尺寸为500mm左右。为了增加整个反射面的整体钢性，贵州振华天通设备有限公司-4-图2（尺寸1798.5允许在±10mm范围内调整，以收视效果最佳为准。）在单块面板的外环用连接板连接，既提高了反射面的精度，又增加了钢性。单块面板采用经拉伸成型后的铝蒙皮，铆于角型铝组成的框架上。铝蒙皮为δ＝1.5mm的LY12-M的硬铝板，角型铝的牌号为XC113-48（40×25×3.5）LY12-M经淬火后拉弯成形。此种面板刚性较大，单块面板精度达δ＝0.5mm（γ.m.s），总装后，整个反射面的精度为：δ＝0.6mm（半光程差均为方根值）再定度为贵州振华天通设备有限公司-5-0.3mm（γ.m.s）。在用户安装到位后，即可保证达到精度要求，不需要进行检测。4．副反射面为LY12-M的铝板δ＝4mm，采用凹凸模成形后再进行机械加工，因此副面精度较高，达δ＝0.23mm（γ.m.s），副面支撑调整机构为螺杆结构，以完成副面的纵、横偏及摇头的调整。三支杆120°均匀分布，为70×40的平椭圆薄壁钢管，其窄边尺寸为40mm对着口径平面，提高了遮挡效率，主、副面的位置误差由工装保证。5．中央圆筒为钢板焊接结构,在保证刚度的情况下，尽量减轻重量。径向梁为钢板冲压成形的槽形钢焊接成的平面桁架。主力骨架总装时，为了保证骨架节点的坐标位置，径向梁和中央圆筒连接处的法兰盘，在总装时配焊，下弦环杆在工装保证分度均匀的前提下配焊，这样保证了下弦环杆的互换性，便于安装。6．座架为立柱式，立柱圆筒用钢板卷制而成，座架的全部结构均为槽钢、钢板的焊接结构。整个结构适称、简单、可靠。由于同步卫星比较稳定，一般在调整对准后，不需要经常进行方位、俯仰的角度调整。因此，轴系精度的要求较低，方位轴垂直度2’。方位、俯仰度盘不需要进行精确标定，只起相对角度指示用。7．整个结构刚度大，重量轻。天线部分重量为900Kg（俯仰轴以上部分），重量和口径面积之比为30Kg/㎡，底座重量为760Kg，天线总重量为1700Kg左右，最重件为立柱370Kg，中央圆筒为260Kg，每块面板重为25Kg，便于公路...
