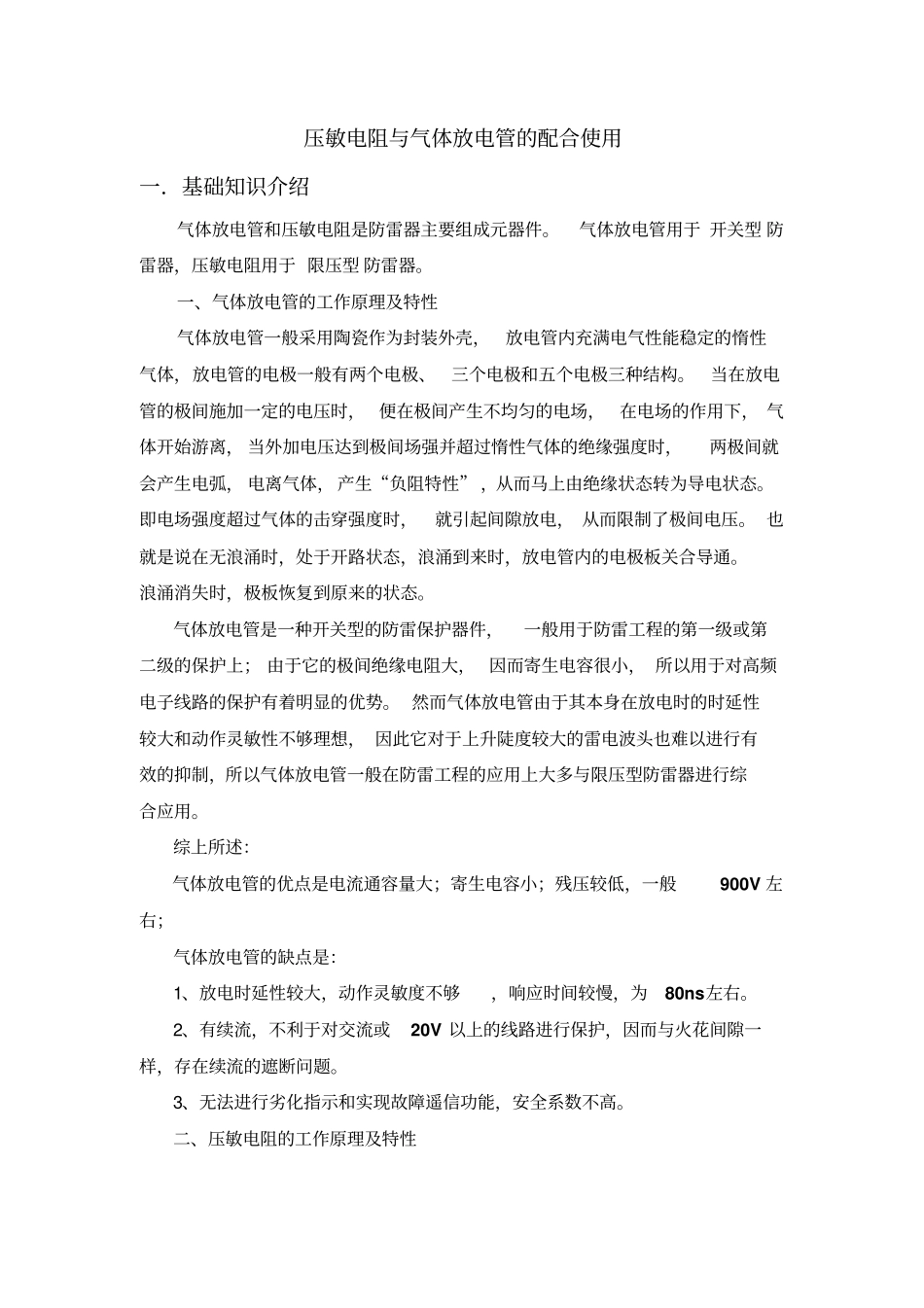

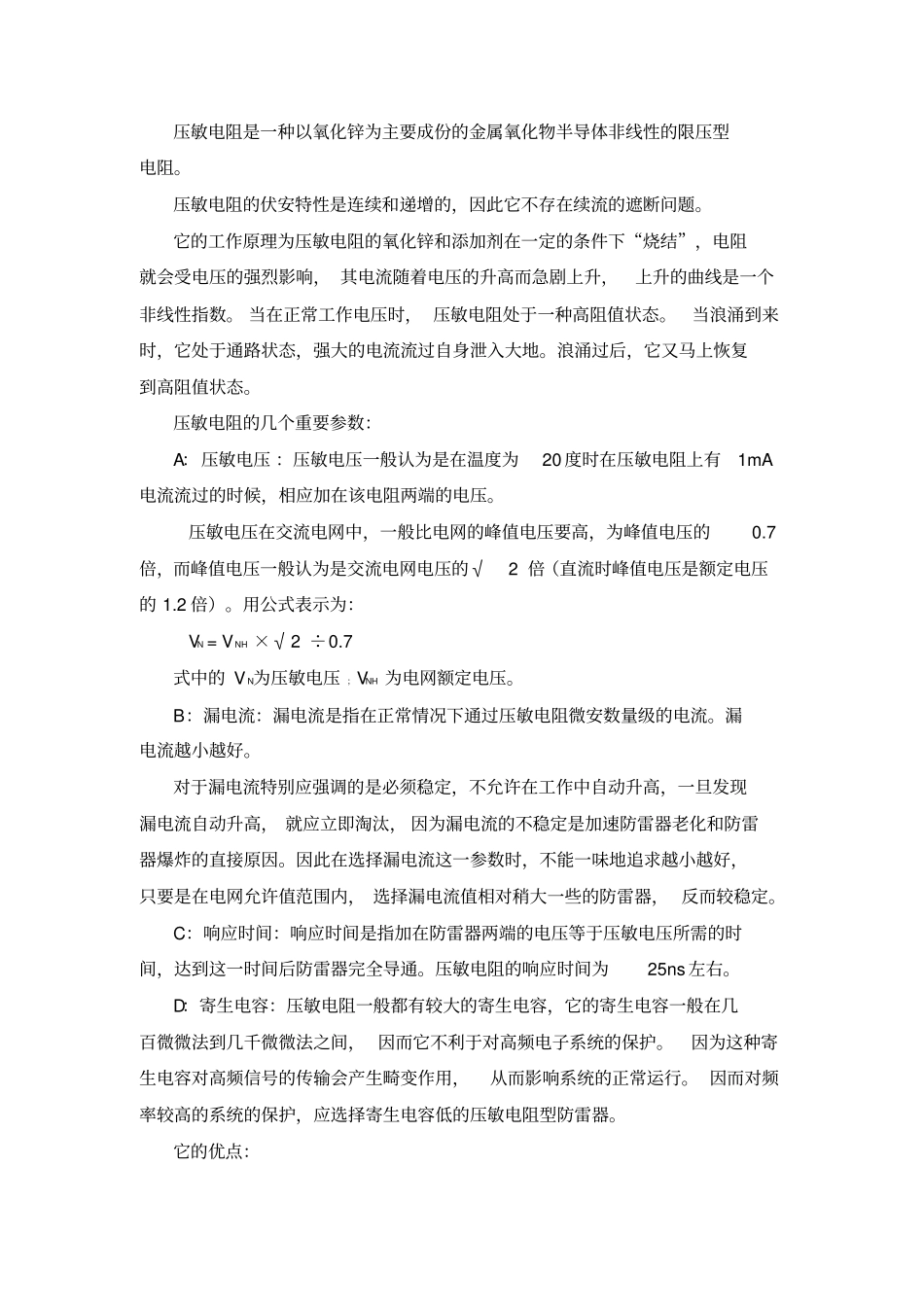

压敏电阻与气体放电管的配合使用一．基础知识介绍气体放电管和压敏电阻是防雷器主要组成元器件。气体放电管用于开关型防雷器，压敏电阻用于限压型防雷器。一、气体放电管的工作原理及特性气体放电管一般采用陶瓷作为封装外壳，放电管内充满电气性能稳定的惰性气体，放电管的电极一般有两个电极、三个电极和五个电极三种结构。当在放电管的极间施加一定的电压时，便在极间产生不均匀的电场，在电场的作用下，气体开始游离，当外加电压达到极间场强并超过惰性气体的绝缘强度时，两极间就会产生电弧，电离气体，产生“负阻特性”，从而马上由绝缘状态转为导电状态。即电场强度超过气体的击穿强度时，就引起间隙放电，从而限制了极间电压。也就是说在无浪涌时，处于开路状态，浪涌到来时，放电管内的电极板关合导通。浪涌消失时，极板恢复到原来的状态。气体放电管是一种开关型的防雷保护器件，一般用于防雷工程的第一级或第二级的保护上；由于它的极间绝缘电阻大，因而寄生电容很小，所以用于对高频电子线路的保护有着明显的优势。然而气体放电管由于其本身在放电时的时延性较大和动作灵敏性不够理想，因此它对于上升陡度较大的雷电波头也难以进行有效的抑制，所以气体放电管一般在防雷工程的应用上大多与限压型防雷器进行综合应用。综上所述：气体放电管的优点是电流通容量大；寄生电容小；残压较低，一般900V左右；气体放电管的缺点是：1、放电时延性较大，动作灵敏度不够，响应时间较慢，为80ns左右。2、有续流，不利于对交流或20V以上的线路进行保护，因而与火花间隙一样，存在续流的遮断问题。3、无法进行劣化指示和实现故障遥信功能，安全系数不高。二、压敏电阻的工作原理及特性压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性的限压型电阻。压敏电阻的伏安特性是连续和递增的，因此它不存在续流的遮断问题。它的工作原理为压敏电阻的氧化锌和添加剂在一定的条件下“烧结”，电阻就会受电压的强烈影响，其电流随着电压的升高而急剧上升，上升的曲线是一个非线性指数。当在正常工作电压时，压敏电阻处于一种高阻值状态。当浪涌到来时，它处于通路状态，强大的电流流过自身泄入大地。浪涌过后，它又马上恢复到高阻值状态。压敏电阻的几个重要参数：A：压敏电压：压敏电压一般认为是在温度为20度时在压敏电阻上有1mA电流流过的时候，相应加在该电阻两端的电压。压敏电压在交流电网中，一般比电网的峰值电压要高，为峰值电压的0.7倍，而峰值电压一般认为是交流电网电压的√2倍（直流时峰值电压是额定电压的1.2倍）。用公式表示为：VN=VNH×√2÷0.7式中的VN为压敏电压；VNH为电网额定电压。B：漏电流：漏电流是指在正常情况下通过压敏电阻微安数量级的电流。漏电流越小越好。对于漏电流特别应强调的是必须稳定，不允许在工作中自动升高，一旦发现漏电流自动升高，就应立即淘汰，因为漏电流的不稳定是加速防雷器老化和防雷器爆炸的直接原因。因此在选择漏电流这一参数时，不能一味地追求越小越好，只要是在电网允许值范围内，选择漏电流值相对稍大一些的防雷器，反而较稳定。C：响应时间：响应时间是指加在防雷器两端的电压等于压敏电压所需的时间，达到这一时间后防雷器完全导通。压敏电阻的响应时间为25ns左右。D：寄生电容：压敏电阻一般都有较大的寄生电容，它的寄生电容一般在几百微微法到几千微微法之间，因而它不利于对高频电子系统的保护。因为这种寄生电容对高频信号的传输会产生畸变作用，从而影响系统的正常运行。因而对频率较高的系统的保护，应选择寄生电容低的压敏电阻型防雷器。它的优点：1、残压低。2、响应时间快，为25ns左右。3、无续流。4、可以实现劣化批示和故障遥信告示功能，因此，它的保护效果安全、可靠。它是目前供电系统中常用产品，特别是电力、电信供电领域，更是一枝独秀。它的缺点：有泄漏电流；寄生电容较大，不利于对高频电子线路的保护。二、防雷元器件的一般使用方法及使用注意事项防雷元器件的一般使用方法1.开关元件主要应用于共模保护，也常在无源电路中作差模保护。2.限压元件主要应用于差模保护，也常用在共模电路中和开关元件...
