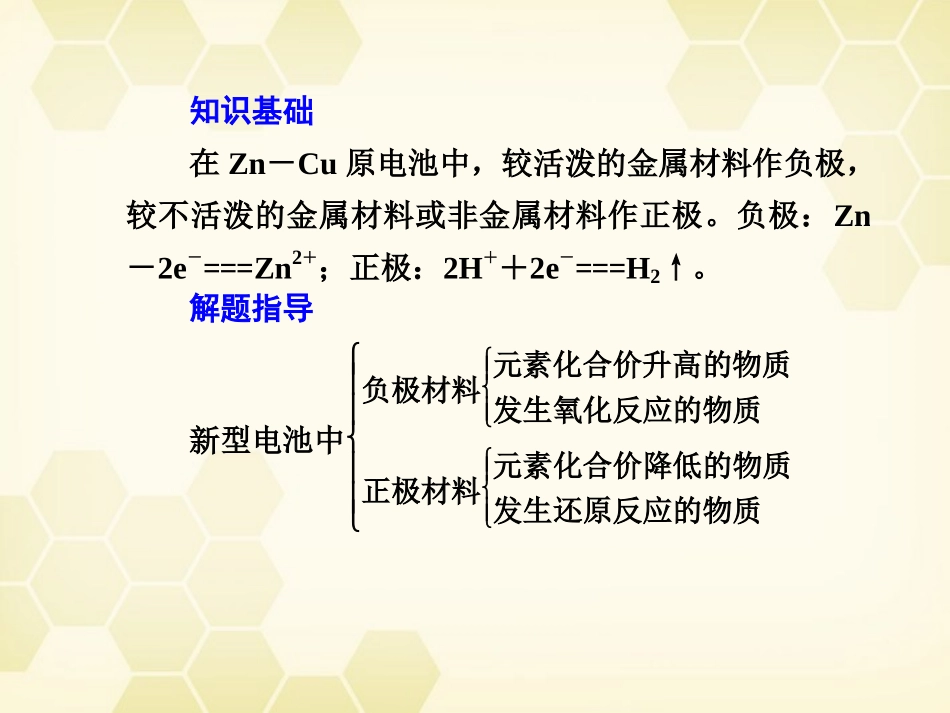

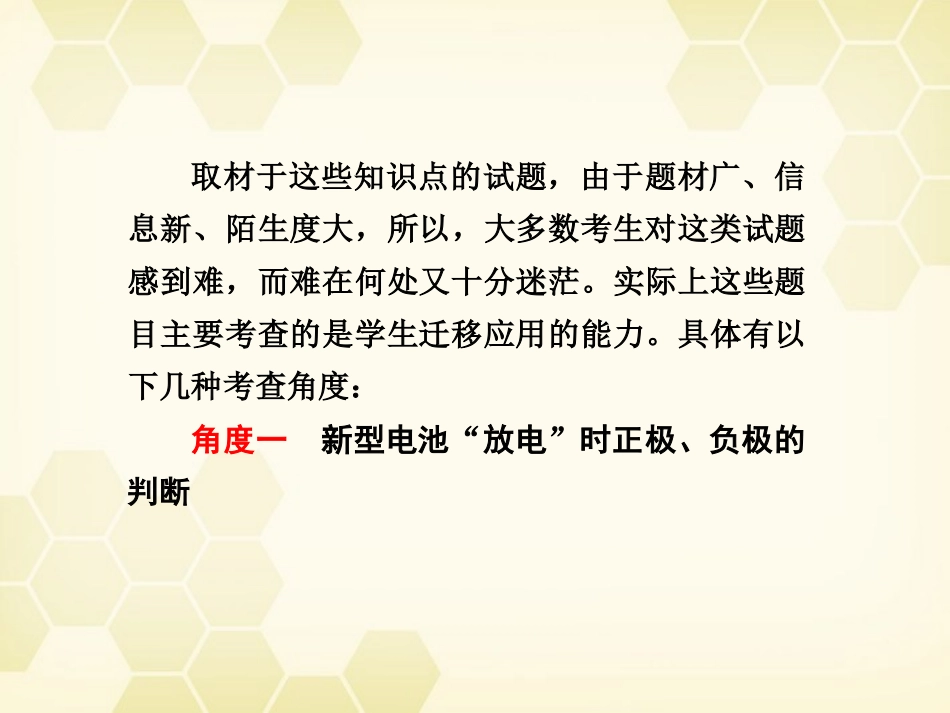

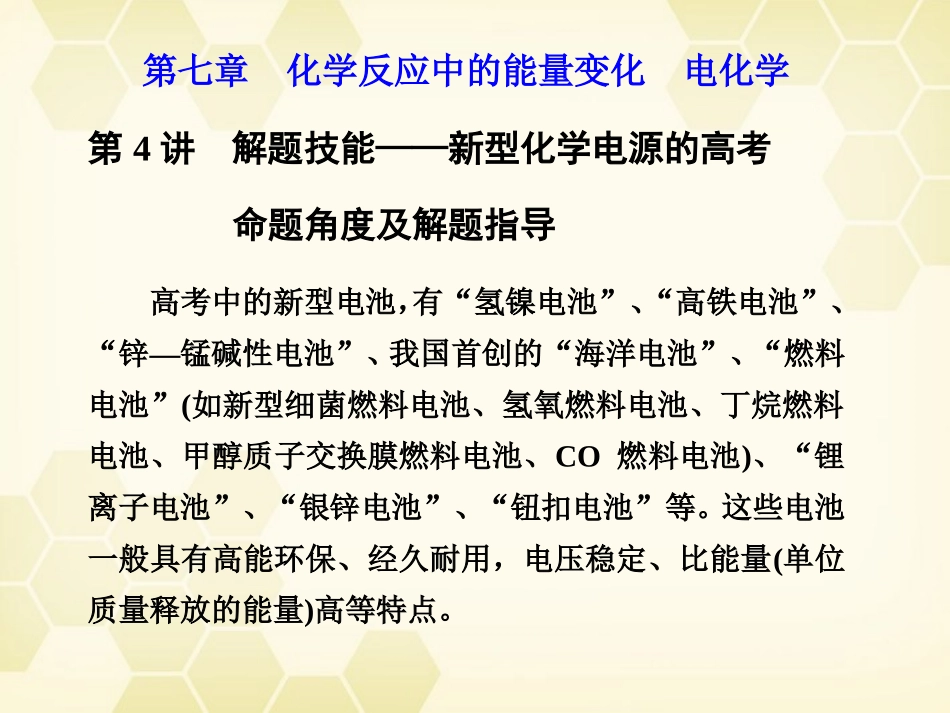

第七章化学反应中的能量变化电化学第4讲解题技能——新型化学电源的高考命题角度及解题指导高考中的新型电池，有“氢镍电池”、“高铁电池”、“锌—锰碱性电池”、我国首创的“海洋电池”、“燃料电池”(如新型细菌燃料电池、氢氧燃料电池、丁烷燃料电池、甲醇质子交换膜燃料电池、CO燃料电池)、“锂离子电池”、“银锌电池”、“钮扣电池”等。这些电池一般具有高能环保、经久耐用，电压稳定、比能量(单位质量释放的能量)高等特点。取材于这些知识点的试题，由于题材广、信息新、陌生度大，所以，大多数考生对这类试题感到难，而难在何处又十分迷茫。实际上这些题目主要考查的是学生迁移应用的能力。具体有以下几种考查角度：角度一新型电池“放电”时正极、负极的判断知识基础在Zn－Cu原电池中，较活泼的金属材料作负极，较不活泼的金属材料或非金属材料作正极。负极：Zn－2e－===Zn2＋；正极：2H＋＋2e－===H2↑。解题指导新型电池中负极材料元素化合价升高的物质发生氧化反应的物质正极材料元素化合价降低的物质发生还原反应的物质例1(2010·全国理综Ⅰ，10)下图是一种染料敏化太阳能电池的示意图。电池的一个电极由有机光敏燃料(S)涂覆在TiO2纳米晶体表面制成，另一电极由导电玻璃镀铂构成，电池中发生的反应为：TiO2/S――→hγTiO2/S*(激发态)TiO2/S*―→TiO2/S＋＋e－I－3＋2e－―→3I－2TiO2/S＋＋3I－―→2TiO2/S＋I－3下列关于该电池叙述错误的是()A．电池工作时，I－离子在镀铂导电玻璃电极上放电B．电池工作时，是将太阳能转化为电能C．电池的电解质溶液中I－和I－3的浓度不会减少D．电池中镀铂导电玻璃为正极解析由题干所给电池中的反应可知，二氧化钛电极上的材料失去电子作太阳能电池的负极，则镀铂导电玻璃为电池的正极，电解质中的I－3到铂电极上得电子转化为I－，然后I－到二氧化钛电极上将部分电子失去，再次转化为I－3，故整个过程中I－3、I－浓度不会减少，综合题目中的四个方程式可知，该电池的能量转化过程为有机光敏染料吸收光能变为激发态，激发态在电池内部转化为电能后又恢复原态，如此循环。答案A角度二新型电池“放电”时正极、负极上电极反应式的书写知识基础铅蓄电池[Pb－PbO2(H2SO4溶液)]电极反应式的书写：负极：①Pb－2e－===Pb2＋；②Pb2＋＋SO2－4===PbSO4。把二者合起来，即负极反应式：Pb－2e－＋SO2－4===PbSO4。正极：PbO2得电子变为Pb2＋，①PbO2＋2e－＋4H＋===Pb2＋＋2H2O；Pb2＋跟SO2－4结合生成PbSO4，②Pb2＋＋SO2－4===PbSO4。把二者合起来，即正极反应式：PbO2＋2e－＋4H＋＋SO2－4===PbSO4＋2H2O。总反应式＝正极反应式＋负极反应式，即：PbO2＋Pb＋4H＋＋2SO2－4===2PbSO4＋2H2O。解题指导首先分析物质得失电子的情况，然后再考虑电极反应生成的物质是否跟电解质溶液中的离子发生反应。对于较为复杂的电极反应，可以利用总反应－较简单一极电极反应式＝较复杂一极电极反应式的方法解决。例2(2010·江苏，11)下图是一种航天器能量储存系统原理示意图。下列说法正确的是()A．该系统中只存在3种形式的能量转化B．装置Y中负极的电极反应式为：O2＋2H2O＋4e－===4OH－C．装置X能实现燃料电池的燃料和氧化剂再生D．装置X、Y形成的子系统能实现物质的零排放，并能实现化学能与电能间的完全转化解析太阳能电池利用光能转化为电能可直接作用于工作；马达实现了电能与机械能的转化；在装置X中，电解水生成H2、O2，实现了电能与化学能的转化；在装置Y中构成燃料电池，化学能转化为电能，作用于马达实现了电能与机械能的转化，A、D错误；氢氧燃料电池的负极上应是H2参加反应，B错误；装置X能利用光能实现H2、O2、H2O的循环再生，C正确。答案C角度三新型电池“充电”时阴极、阳极的判断知识基础充电的实质就是把放电时发生的变化再复原的过程。如铅蓄电池：解题指导首先应搞明白原电池放电时的正、负极，再根据电池充电时，阳极接正极，阴极接负极的原理，进行分析。A．LiAl在电池中作为负极材料，该材料中Li的化合价为＋1价B．该电池的电池反应式为：2Li＋FeS===Li2S＋FeC．负极的电极反应式为：Al－3e...
