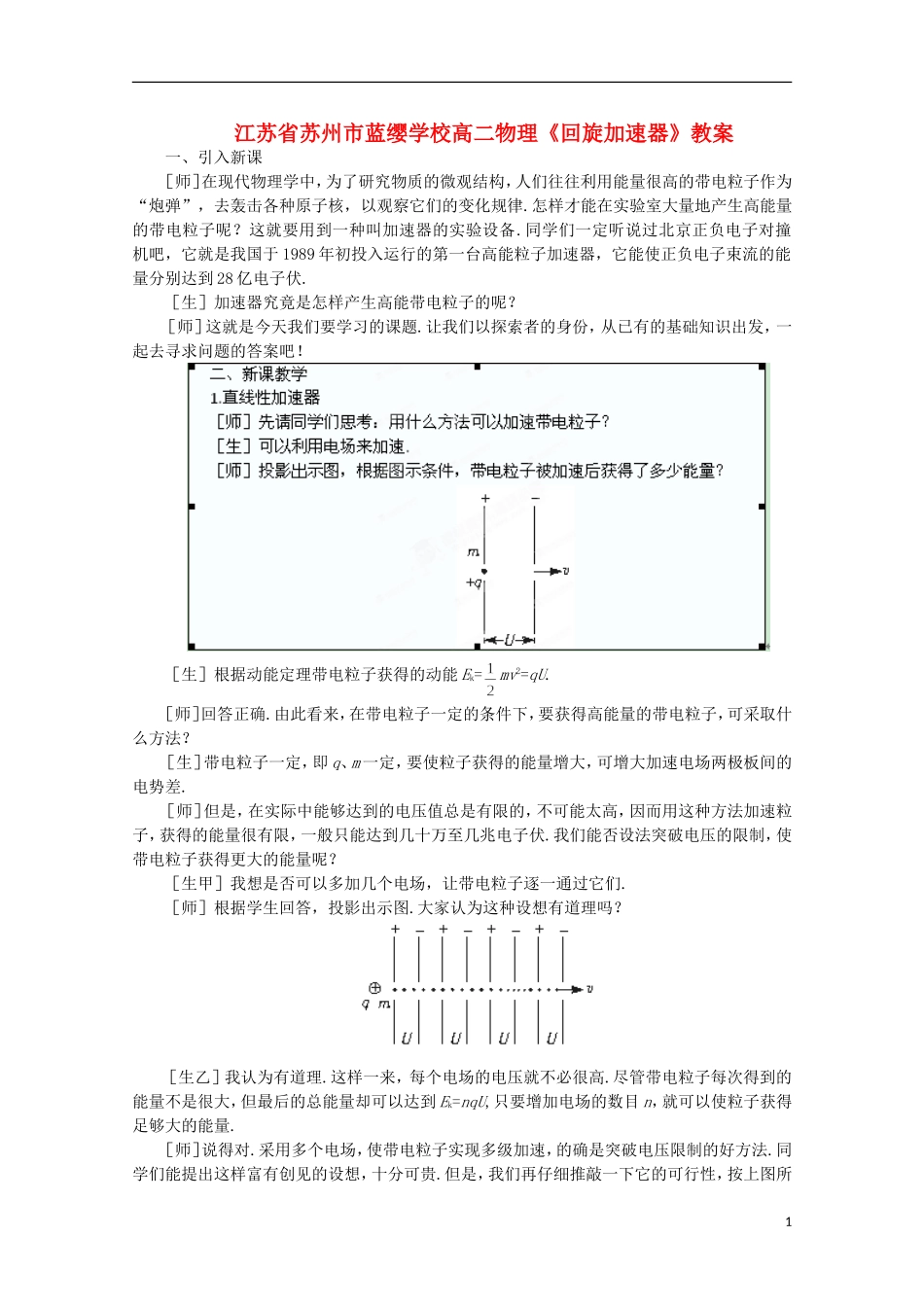

江苏省苏州市蓝缨学校高二物理《回旋加速器》教案一、引入新课［师］在现代物理学中，为了研究物质的微观结构，人们往往利用能量很高的带电粒子作为“炮弹”，去轰击各种原子核，以观察它们的变化规律.怎样才能在实验室大量地产生高能量的带电粒子呢？这就要用到一种叫加速器的实验设备.同学们一定听说过北京正负电子对撞机吧，它就是我国于1989年初投入运行的第一台高能粒子加速器，它能使正负电子束流的能量分别达到28亿电子伏.［生］加速器究竟是怎样产生高能带电粒子的呢？［师］这就是今天我们要学习的课题.让我们以探索者的身份，从已有的基础知识出发，一起去寻求问题的答案吧！［生］根据动能定理带电粒子获得的动能Ek=mv2=qU.［师］回答正确.由此看来，在带电粒子一定的条件下，要获得高能量的带电粒子，可采取什么方法？［生］带电粒子一定，即q、m一定，要使粒子获得的能量增大，可增大加速电场两极板间的电势差.［师］但是，在实际中能够达到的电压值总是有限的，不可能太高，因而用这种方法加速粒子，获得的能量很有限，一般只能达到几十万至几兆电子伏.我们能否设法突破电压的限制，使带电粒子获得更大的能量呢？［生甲］我想是否可以多加几个电场，让带电粒子逐一通过它们.［师］根据学生回答，投影出示图.大家认为这种设想有道理吗？［生乙］我认为有道理.这样一来，每个电场的电压就不必很高.尽管带电粒子每次得到的能量不是很大，但最后的总能量却可以达到Ek=nqU,只要增加电场的数目n，就可以使粒子获得足够大的能量.［师］说得对.采用多个电场，使带电粒子实现多级加速，的确是突破电压限制的好方法.同学们能提出这样富有创见的设想，十分可贵.但是，我们再仔细推敲一下它的可行性，按上图所1示的方案，真能实现多级加速吗？［生丙］这个方案不可能获得高能量的带电粒子！［师］你发现什么问题了吗？［生丙］从图上可以看出，在相邻两级加速电场的中间，还夹着一个反向电场，当带电粒子通过它们时，将会受到阻碍作用.［师］丙同学考虑问题很全面，他不但看到了加速电场这有利的一面，同时还注意到了存在减速电场这不利的一面.那么我们能否“兴利除弊”，设法把加速极板外侧的减速电场消除呢［生］…［师］（进一步启发）请大家联系已学的知识，要防止外界电场的干扰，可采用什么措施？［生］采用静电屏蔽.［师］对.我们可用金属圆筒代替原来的极板，将上图改成左下图所示.这样既可以在金属圆筒的间隙处形成加速电场，又使得圆筒内部的场强为零，从而消除了减速电场的不利影响.［师］再让我们讨论一下电源.为了简化装置，我们可用一个公用电源来提供各级的加速电压，将左上图改画成右上图所示.如果我们要加速一带正电的粒子，若电源的极性保持恒定（始终为A正B负，你认为这个粒子能“一路顺风”，不断加速吗？［生］不可能.因为按这样的极性，带电粒子在第一级电场中能得到加速，但到了下一级就会减速.粒子从加速电场得到的能量，将在减速电场中丧失殆尽.［师］说得很对.我们有什么方法可解决这个矛盾呢？［生］如果能及时地改变电源的极性，就可以解决了.［师］好主意！你能对照右上图具体说明一下这“及时”的含义吗？［生］设开始时，电源极性为A正B负，带电粒子在第一级电场中加速，当它穿过第一只圆筒即将进入第二级电场时，电源极性应立即变为A负B正，使粒子又能继续加速.同理，当它穿过第二只圆筒刚要进入第三级电场时，电源又及时地改变极性…［师］分析正确.可见，为了实现带电粒子的多级加速，我们应该采用交变电源；并且电源极性的变化还必须与粒子的运动配合默契，步调一致，即满足同步条件，这是确保加速器正常工作的关键所在.那么，如何做到这一点呢？如果使交变电源以恒定的频率交替改变极性，能够满足同步条件吗？［生甲］不能满足.因为带电粒子加速之后的速度越来越大，若金属圆筒的长度相等，则它每次穿越的时间就会越来越短.如要保证同步，电源频率应该越来越高才行.［师］谁还有不同的见解呢？［生乙］我认为电源频率恒定时，也有可能满足同步条件，只要使得金属圆筒的长度随着粒子速度的增大而相应地加长就行了.［师］甲、乙两位同学的意见...
