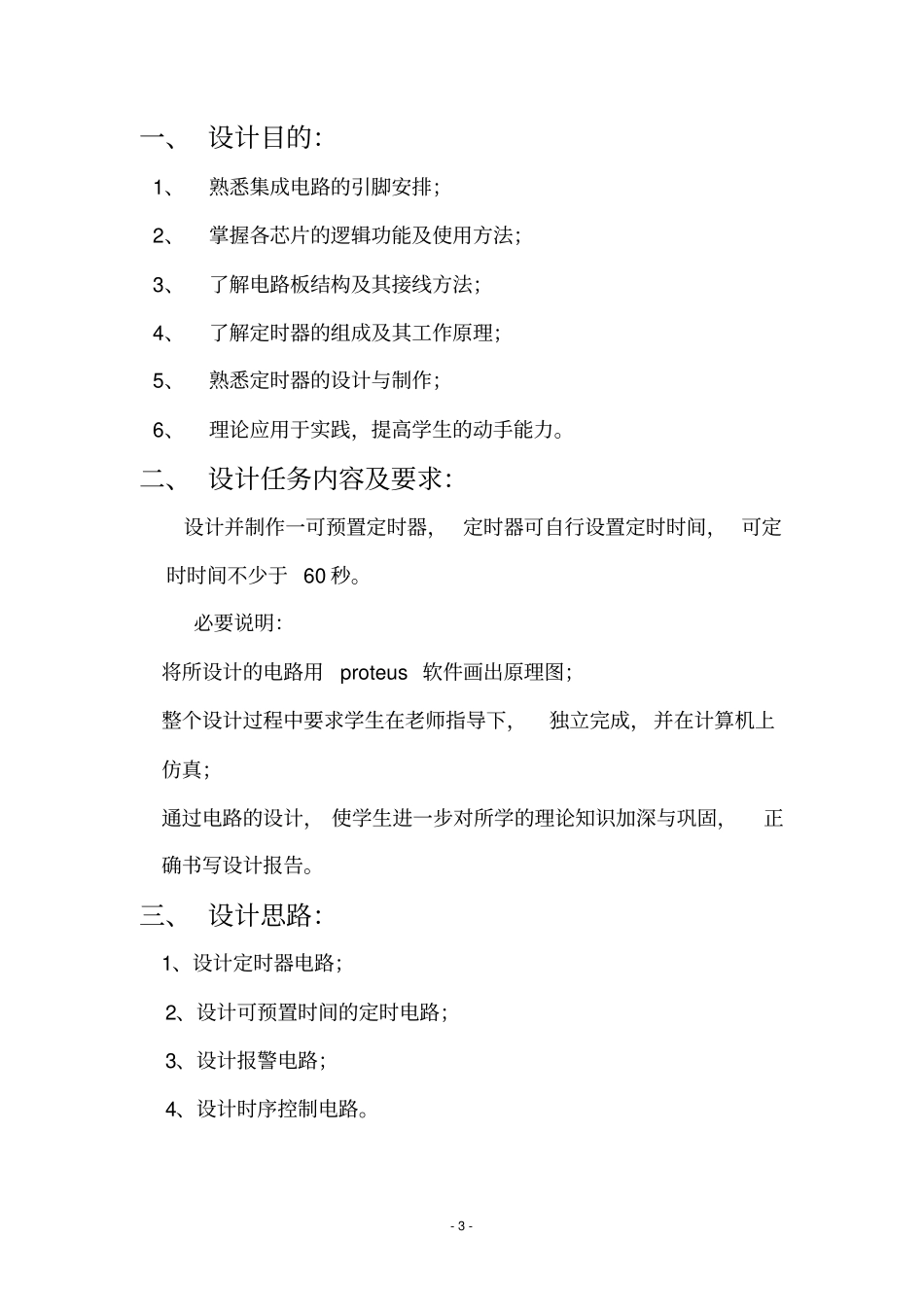

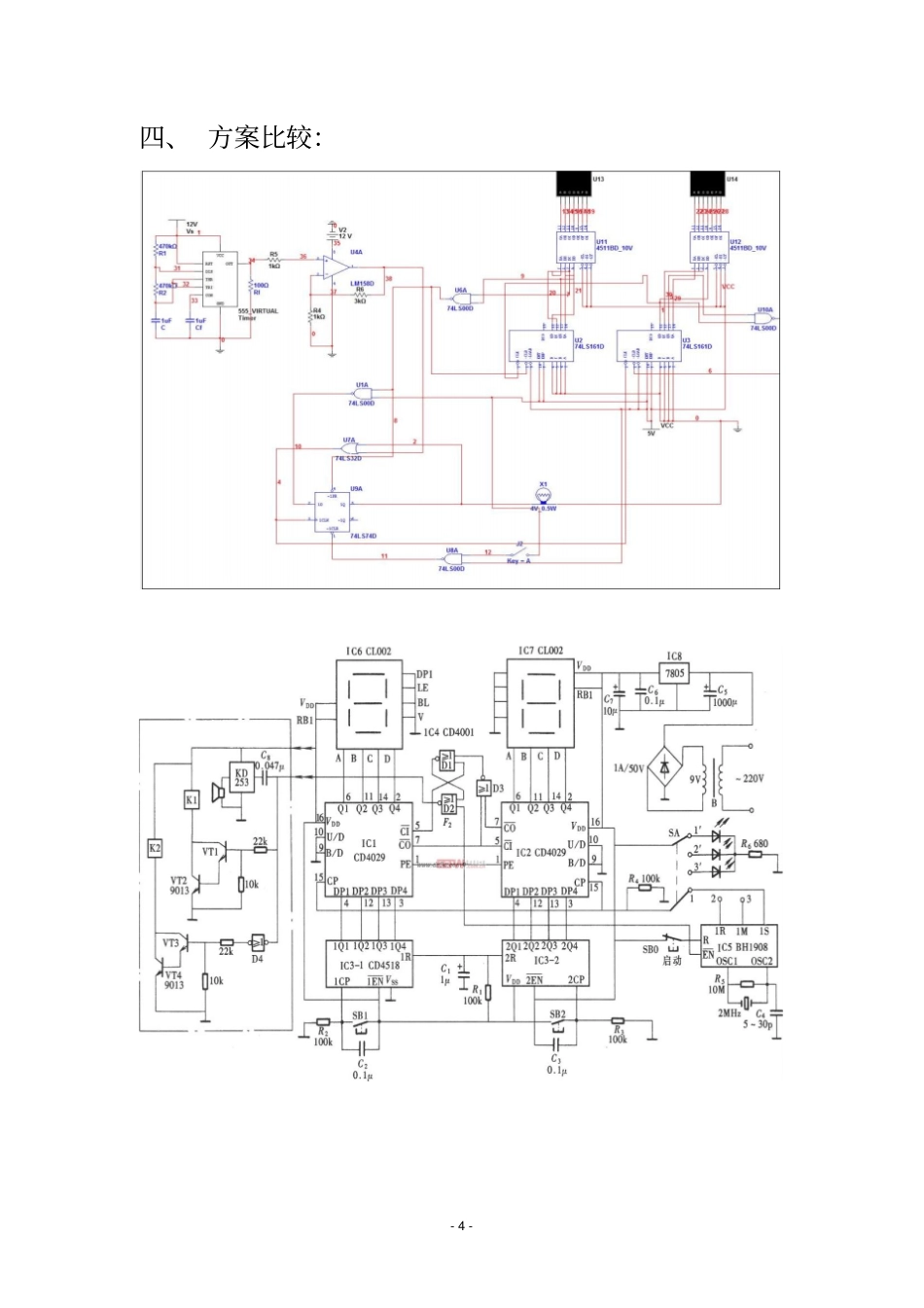

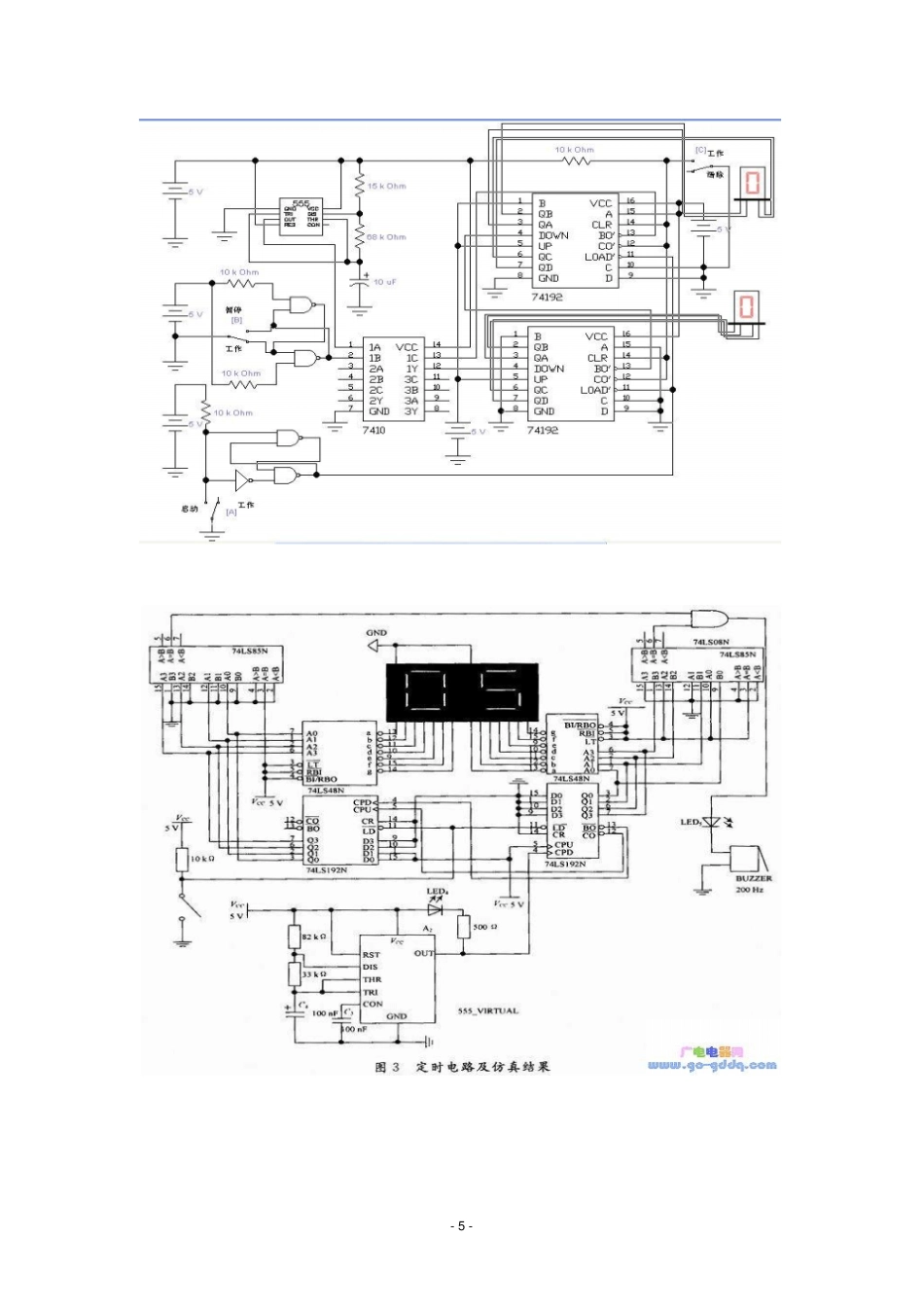

-3-一、设计目的：1、熟悉集成电路的引脚安排；2、掌握各芯片的逻辑功能及使用方法；3、了解电路板结构及其接线方法；4、了解定时器的组成及其工作原理；5、熟悉定时器的设计与制作；6、理论应用于实践，提高学生的动手能力。二、设计任务内容及要求：设计并制作一可预置定时器，定时器可自行设置定时时间，可定时时间不少于60秒。必要说明：将所设计的电路用proteus软件画出原理图；整个设计过程中要求学生在老师指导下，独立完成，并在计算机上仿真；通过电路的设计，使学生进一步对所学的理论知识加深与巩固，正确书写设计报告。三、设计思路：1、设计定时器电路；2、设计可预置时间的定时电路；3、设计报警电路；4、设计时序控制电路。-4-四、方案比较：-5--6-经过上述五种电路图的了解以及比较之后，我们运用自己所学的知识设计了满足任务要求的可预置定时器。五、电路原理设计：原理框图：可预置定时器的总体框图如图所示，包括六大模块：秒脉冲发生器、预置电路、计时电路、译码显示电路、报警电路和控制开关电路。时钟脉冲发生电路产生秒脉冲，计数器完成计时，控制电路控制计时器的启动与置数，译码显示电路显示时间，报警电路完成报警功能。-7-六、芯片介绍本次课程设计的定时报警电路经分析设计，具体电路可由十进制递减计数器、置数控制电路、时钟信号控制电路、译码显示电路和报警电路组成。本次课设选用十进制加减计数器74LS192来完成设计，另外所需的芯片有CD4511译码器、四2输入与门74HC08、六反相器74LS04、555定时器。下面介绍所用的芯片。6.1、74LS19274LS192是可预置的双时钟方式的十进制可逆计数器，其部分引脚功能如下：秒脉冲发生器预置电路计时电路译码显示电路控制开关电路报警电路-8-74LS192引脚图TCD：借位输出端（低电平有效）；TCU：进位输出端（低电平有效）；CLKD：减计数时钟输入端（上升沿有效）；CLKU：加计数时钟输入端（上升沿有效）；CLEAR：异步清除端；LOAD：异步并行置入控制端（低电平有效）；A～D：并行数据输入端；QA～QD：输出端十进制同步加/减计数器（双时钟）。其逻辑功能表如表所示表1集成计数器40192逻辑功能表清零预置使能预置数据输入数据输出CLEARLOADCPUCPDDCBAQDQCQBQAH×××××××LLLLLL××DCBADCBALH↑H××××加法计数LHH↑××××减法计数-9-根据其引脚图、各引脚功能以及功能表可以知道，当14管脚接低电平，11管脚为高电平时，芯片处于计数工作状态，再给5脚高电平，4脚接脉冲时，脉冲每产生一个上升沿便进行一次减计数。而低位的脉冲由震荡电路产生，低位的借位端接到高位的4脚CPD，于是在低位产生借位时高位便减计数一次，这样就实现了两位十进制减计数功能。6.2、CD4511CD4511是一个用于驱动共阴极LED（数码管）显示器的BCD码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动LED显示器。CD4511引脚图CD4511的工作真值表如下表所示：-10-CD4511真值表其功能介绍如下：BI：4脚是消隐输入控制端，当BI=0时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。LT：3脚是测试输入端，当BI=1，LT=0时，译码输出全为1，不管输入DCBA状态如何，七段均发亮，显示“8”；它主要用来检测数码管是否损坏。LE：锁定控制端，当LE=0时，允许译码输出；LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。A1～A4:为8421BCD码输入端。a～g：为译码输出端，输出为高电平1有效。-11-CD4511具有锁存、译码、消隐功能，通常以反相器作输出级，通常用以驱动LED。CD4511是一片CMOSBCD—锁存/7段译码/驱动器，引脚排列如图2所示。其中abcd为BCD码输入，a为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时，B1端应加高电平。另外CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。a～g是7段输出，可驱动共...
