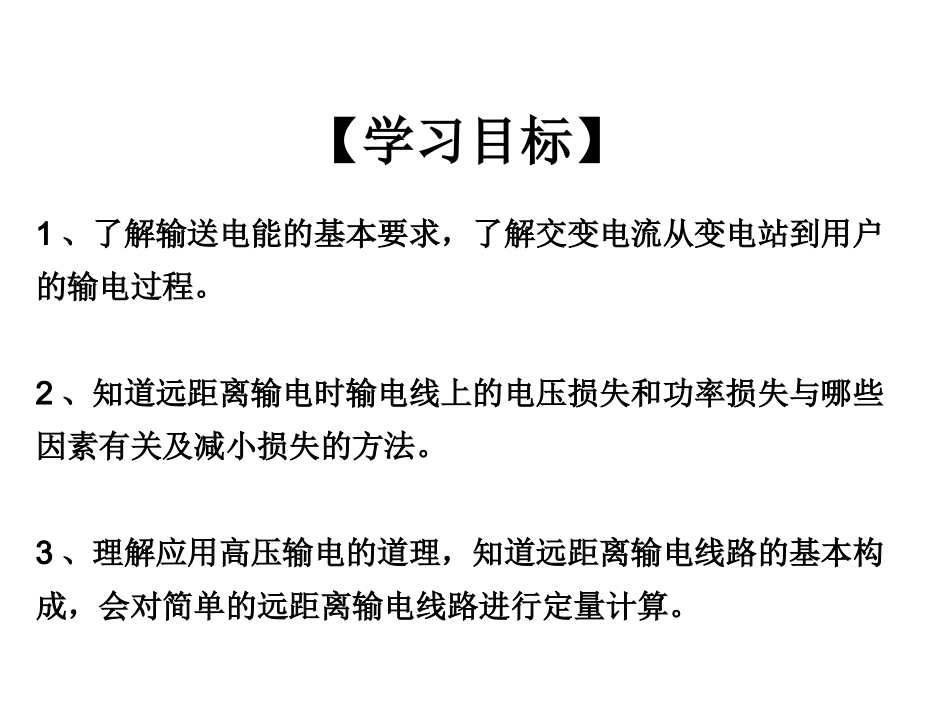

课题：第五章交变电流第5节电能的输送版本：新人教版高二物理选修3-2教师：郭建军单位：鄂托克旗高级中学5.5电能的输送鄂托克旗高级中学郭建军2019年4月8日【学习目标】1、了解输送电能的基本要求，了解交变电流从变电站到用户的输电过程。2、知道远距离输电时输电线上的电压损失和功率损失与哪些因素有关及减小损失的方法。3、理解应用高压输电的道理，知道远距离输电线路的基本构成，会对简单的远距离输电线路进行定量计算。太阳能发电1．电能输送的优点：1．电能输送的优点：2．输送电能的基本要求：2．输送电能的基本要求：可靠：是指保证供电线路可靠地工作，少有故障和停电。电能通过输电线就可以输送到远方．相对于煤炭、石油等能源的输送需要大量的交通运载工具来说，“方便和节约”是它突出的优点．保质：就是保证电能的质量，即电压和频率稳定。经济：是指输电线路建造和运行的费用低，电能损耗小。可靠、保质、经济．一、电能的输送一、电能的输送二、输电线上的功率损失损失的功率△P=I2r减少功率损失减小输电线的电阻减小输电电流如何减小输电线的电阻SLR（1）减小材料的电阻率ρ（2）减小输电线的长度L（3）增加导线的横截面积S怎样计算输电线路损失的功率？用银、金最好！（一般用铝或铜）1.怎样计算输电线路损失的功率？△P=I2r2、在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率减为原来的几分之一？在输送功率和线路电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率减为原来的几分之一？3、通过第2步的两项计算，你认为哪个途径对于降低输电线路的损耗更为有效？减小输电电流造成电压损失的因素:思考：思考：在输电过程中，电源输送的电压是否全部加在用户上？r电源用户U送U用U损IrUUU用送输电线电阻造成电压损失例1：某交流发电机的输出电压为220V，输出的电功率为4400W，发电机到用户的输电线的电阻为4Ω，求（1）输电导线中的电流是多少？（2）输电导线中损失的电压和电功率各是多少？（3）用户得到的电压和电功率各是多少？（1）I=P/U=4400/220=20(A)（2）Ur=Ir=20×4=80(V)Pr=I2r=202×4=1600(W)（3）U用=U-Ur=220-80=140(V)P用=P-Pr=4400-1600=2800(W)例2：某交流发电机的输出电压为220V，输出的电功率为4400W，发电机到用户的输电线的电阻为4Ω，求：如果有变压比为1：10的升压变压器升压后向用户输电，用户得到的实际电压和电功率又是多少？P1=4400(W)U1=220(v)U2=n2U1/n1=2200(v)I2=P2/U2=P1/U2=4400/2200=2(A)Pr=I22r=16(W)U用=U2-Ur=2200-I2r==2192(V)P用=P1-Pr=4400-16==4384(W)远距离输电示意图14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器二、远距离输电原理图功率关系：P1=P2，P3=P4，P2=Pr+P3电压关系：14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器3243432121,,UUUnnUUnnUUr3234431221,,IIInnIInnIIr电流关系：14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器例3、在电能输送过程中，若输送的电功率一定，则在输电线上损耗的功率:（）A.随输电线电阻的增大而增大;B.和输送电压的平方成正比;C.和输电线上电压降的平方成正比;D.和输电线上电流强度的平方成正比;E.和输送电压的平方成反比.Ur=IrPr=I2r∝I2Pr=P2r/U2∝1/U2Pr=I2r=（P/U）2r=Ur2/rPr=Ur2/r∝Ur2ACDE例4、远距离输电线路如图所示，若发电机的输出电压不变，则下列叙述中正确的是（）A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线中的电流只由升压变压器原副线圈的匝数比决定C．当用户用电器总电阻减小时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压C14223UUUURI用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器～例5、一小型发电站通过升压，降压变压器把电能输给用户。已知发电机的输出功率是500kW，端电压为500V，升压变压器原、副线圈的匝数比为1:5，两变压器间输电线的总电阻为1.5Ω，降压变压器的输出电压为220V，不计变压器的损耗。求：（1）升压变压器的副线圈两端电压；（2）输电导线上的功率...
