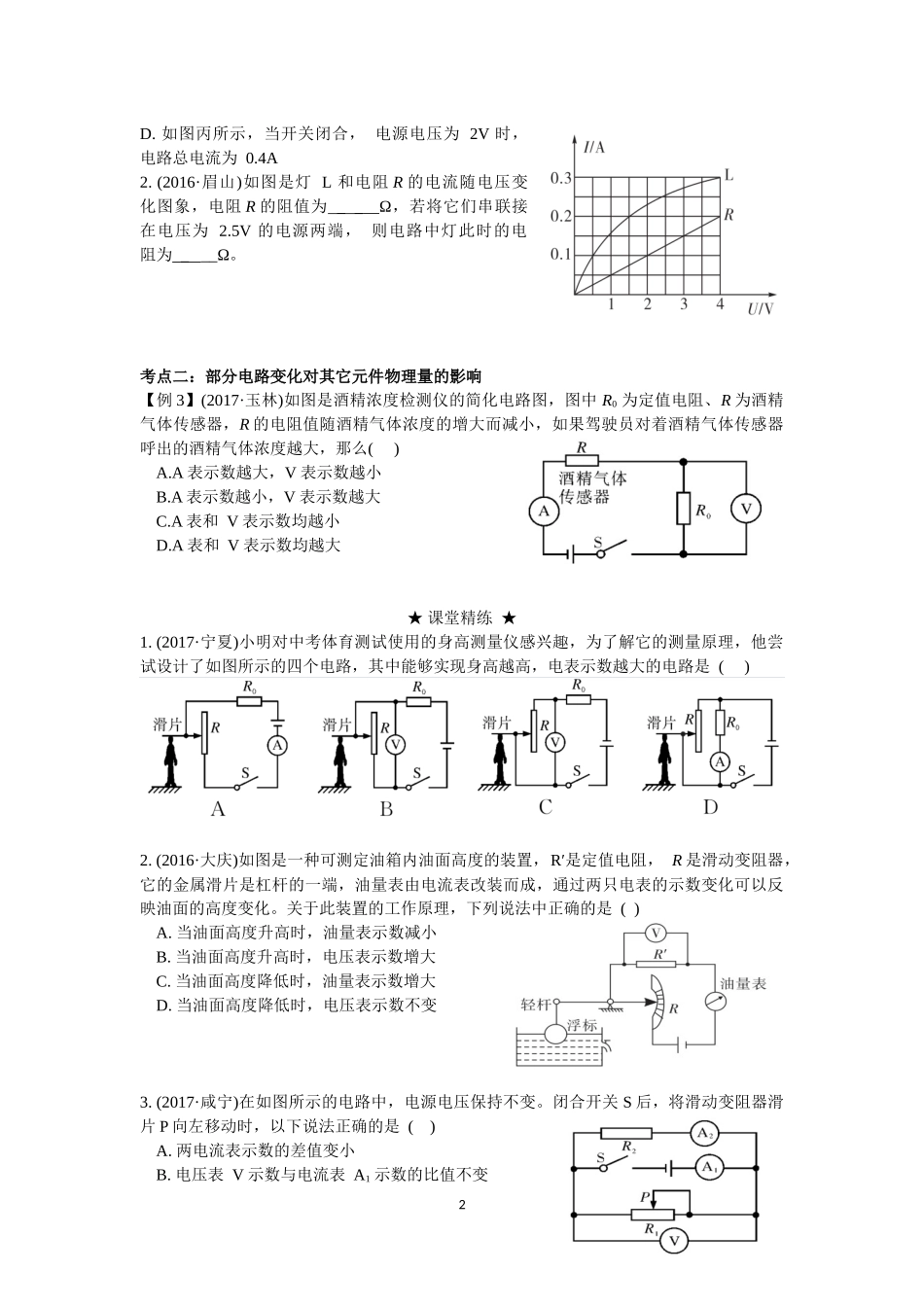

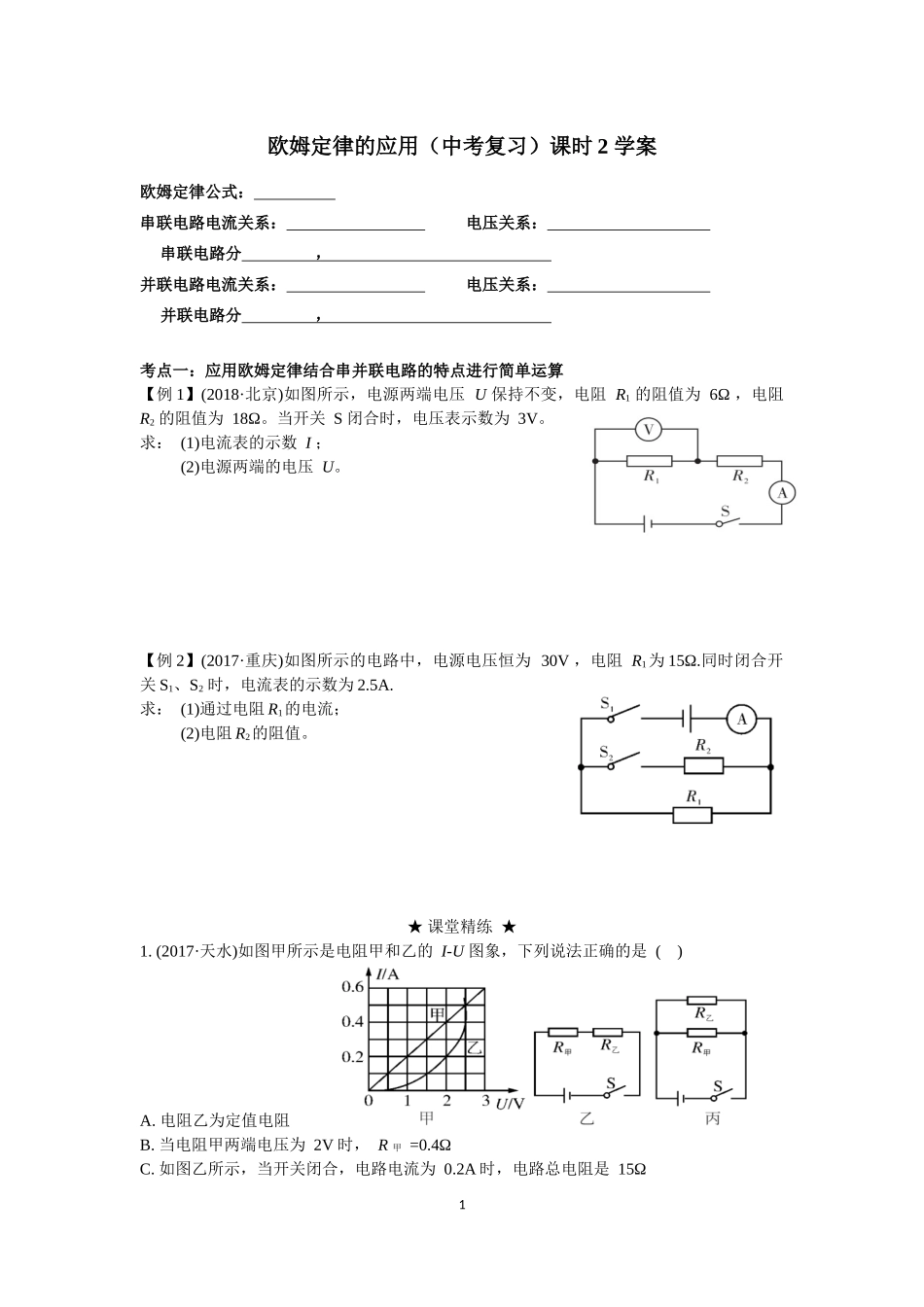

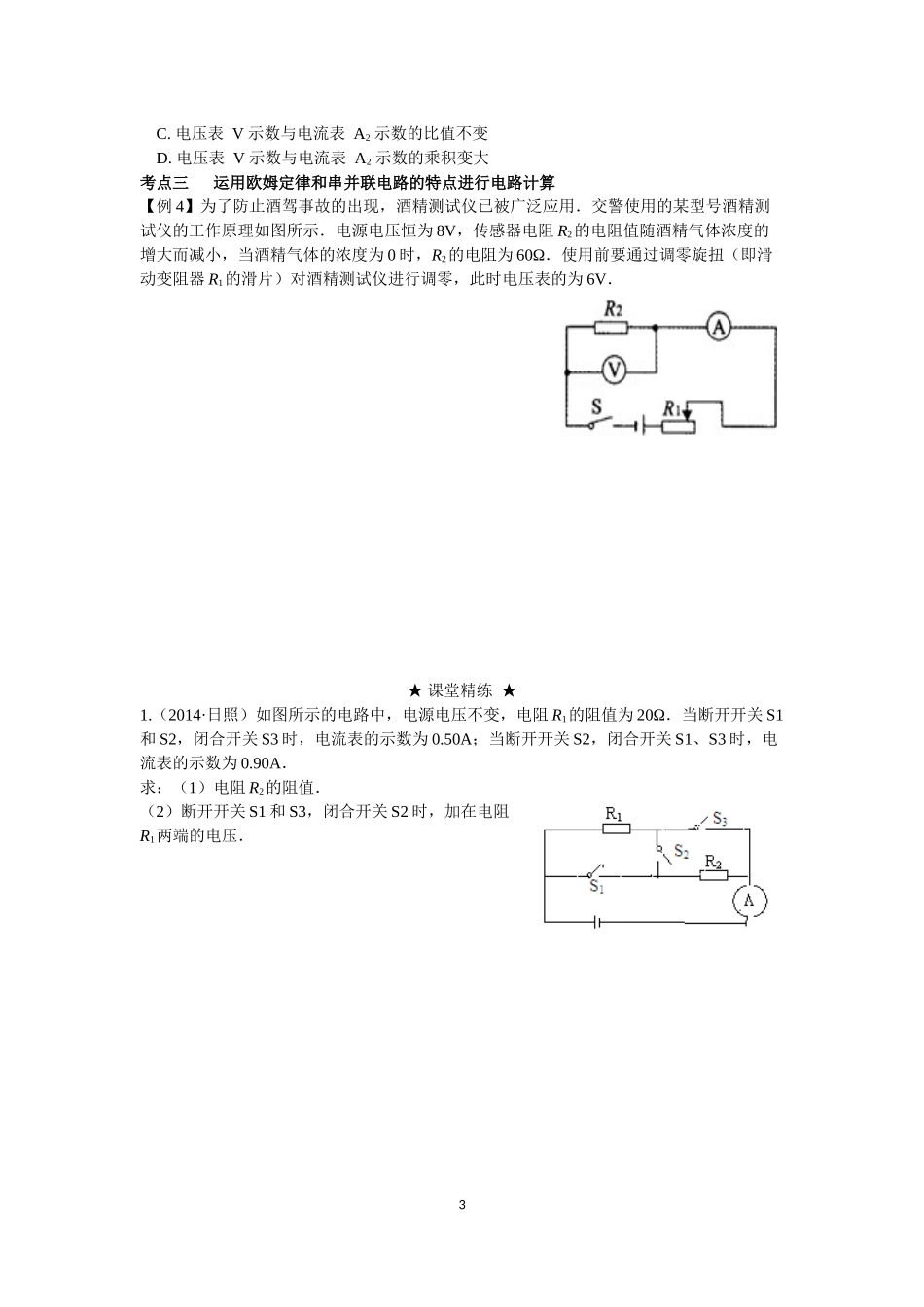

欧姆定律的应用（中考复习）课时2学案欧姆定律公式：串联电路电流关系：电压关系：串联电路分，并联电路电流关系：电压关系：并联电路分，考点一：应用欧姆定律结合串并联电路的特点进行简单运算【例1】(2018·北京)如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω。当开关S闭合时，电压表示数为3V。求：(1)电流表的示数I；(2)电源两端的电压U。【例2】(2017·重庆)如图所示的电路中，电源电压恒为30V，电阻R1为15Ω.同时闭合开关S1、S2时，电流表的示数为2.5A.求：(1)通过电阻R1的电流；(2)电阻R2的阻值。★课堂精练★1.(2017·天水)如图甲所示是电阻甲和乙的I-U图象，下列说法正确的是()A.电阻乙为定值电阻B.当电阻甲两端电压为2V时，R甲=0.4ΩC.如图乙所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω1D.如图丙所示，当开关闭合，电源电压为2V时，电路总电流为0.4A2.(2016·眉山)如图是灯L和电阻R的电流随电压变化图象，电阻R的阻值为____Ω，若将它们串联接在电压为2.5V的电源两端，则电路中灯此时的电阻为___Ω。考点二：部分电路变化对其它元件物理量的影响【例3】(2017·玉林)如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么()A.A表示数越大，V表示数越小B.A表示数越小，V表示数越大C.A表和V表示数均越小D.A表和V表示数均越大★课堂精练★1.(2017·宁夏)小明对中考体育测试使用的身高测量仪感兴趣，为了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高，电表示数越大的电路是()2.(2016·大庆)如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化。关于此装置的工作原理，下列说法中正确的是()A.当油面高度升高时，油量表示数减小B.当油面高度升高时，电压表示数增大C.当油面高度降低时，油量表示数增大D.当油面高度降低时，电压表示数不变3.(2017·咸宁)在如图所示的电路中，电源电压保持不变。闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是()A.两电流表示数的差值变小B.电压表V示数与电流表A1示数的比值不变2C.电压表V示数与电流表A2示数的比值不变D.电压表V示数与电流表A2示数的乘积变大考点三运用欧姆定律和串并联电路的特点进行电路计算【例4】为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．★课堂精练★1.（2014·日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：（1）电阻R2的阻值．（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．3★课后练习★1.(2017·深圳)如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6V保持不变。(1)当托盘为空时，R2电阻______Ω；(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小。2.(2016·厦门)如图所示，R1=25Ω,小灯泡L的规格为“2.5V0.3A”,电源电压保持不变。(1)S1、S2都断开时，小灯泡L正常发光,求电源电压。(2)S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。4
