典型电学题解析VIP专享VIP免费

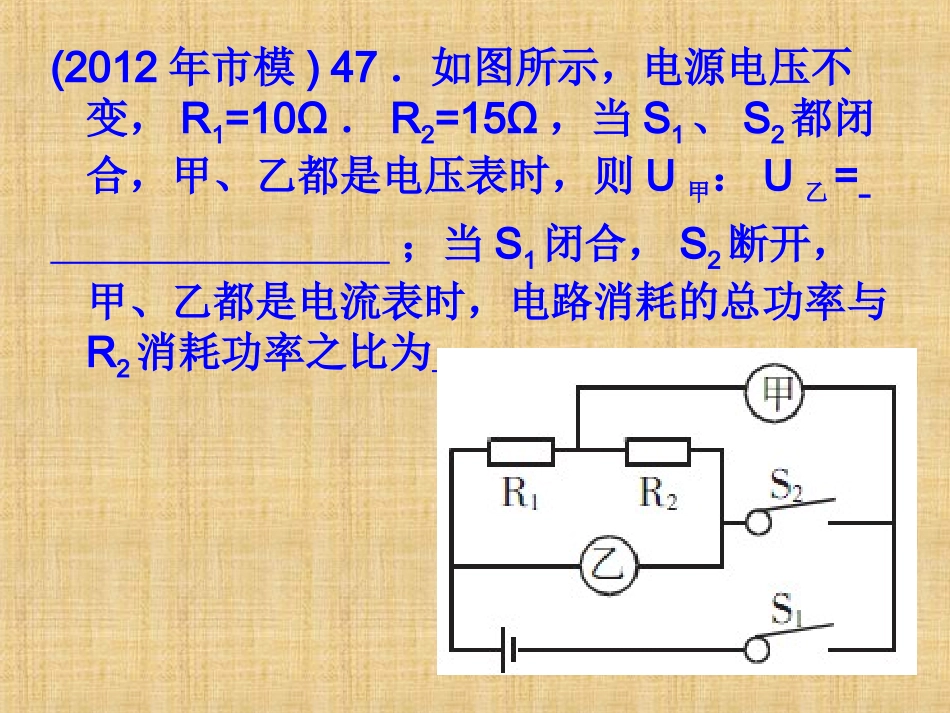

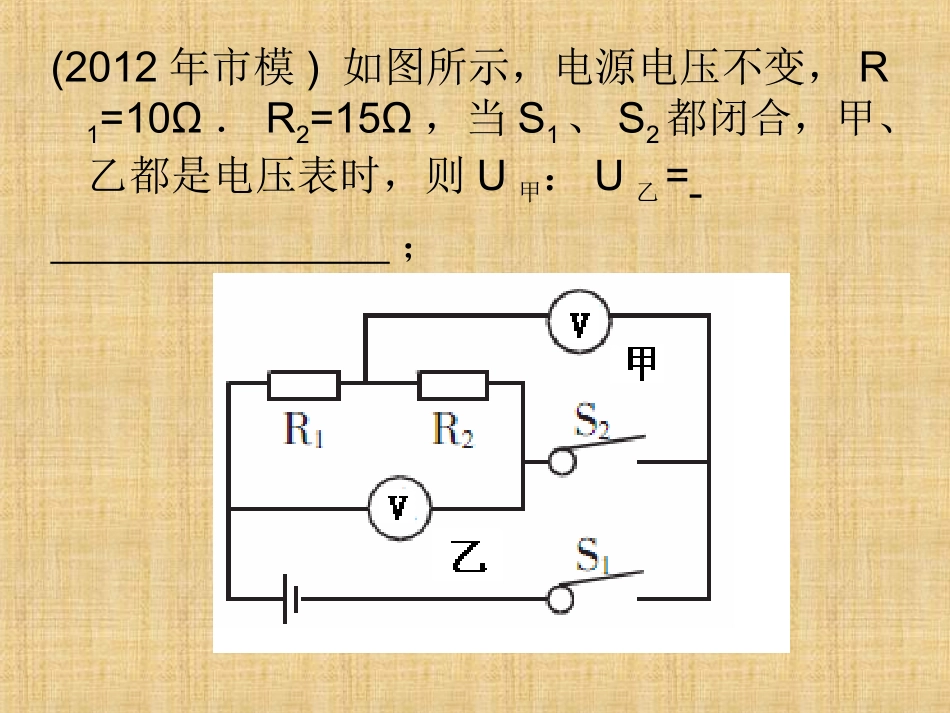

典型电路题解析哈尔滨市第九十六中学王宏伟(2012年市模)47．如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1、S2都闭合，甲、乙都是电压表时，则U甲：U乙=；当S1闭合，S2断开，甲、乙都是电流表时，电路消耗的总功率与R2消耗功率之比为。(2012年市模)如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1、S2都闭合，甲、乙都是电压表时，则U甲：U乙=；(2012年市模)如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1、S2都闭合，甲、乙都是电压表时，则U甲：U乙=；(2012年市模)如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1、S2都闭合，甲、乙都是电压表时，则U甲：U乙=；(2012年市模)47．如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1闭合，S2断开，甲、乙都是电流表时，电路消耗的总功率与R2消耗功率之比为。(2012年市模)47．如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1闭合，S2断开，甲、乙都是电流表时，电路消耗的总功率与R2消耗功率之比为。(2012年市模)47．如图所示，电源电压不变，R1=10Ω．R2=15Ω，当S1闭合，S2断开，甲、乙都是电流表时，电路消耗的总功率与R2消耗功率之比为。(2014年中考）27.如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲:I乙＝1:3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是(）A．电阻大小之比R1:R2＝2:1B．当S1闭合S2断开时，通过R1和R2电流之比为I1:I2＝1:2C．Sl、S2闭合时，甲乙电压表示数之比U甲:U乙＝3:1D．总功率之比P1:P2＝9:2(2014年中考）27.如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲:I乙＝1:3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是(）A．电阻大小之比R1:R2＝2:1B．当S1闭合S2断开时，通过R1和R2电流之比为I1:I2＝1:2(2014年中考）27.如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲:I乙＝1:3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是(）C．Sl、S2闭合时，甲乙电压表示数之比U甲:U乙＝3:1(2014年中考）27.如图所示，S1闭合S2断开时，甲、乙是电流表，I甲:I乙＝1:3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的()D．总功率之比P1:P2＝9:2（2014年）47.把标有“2V0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡的最小功率为W，滑动变阻器接入电路的最小阻值是Ω（灯丝电阻不变）．（2014年）47.把标有“2V0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡的最小功率为W．（2014年）47.把标有“2V0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡的最小功率为W。（2014年）47.把标有“2V0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，滑动变阻器接入电路的最小阻值是Ω（灯丝电阻不变）．（2014年）47.把标有“2V0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，滑动变阻器接入电路的最小阻值是Ω（灯丝电阻不变）．
