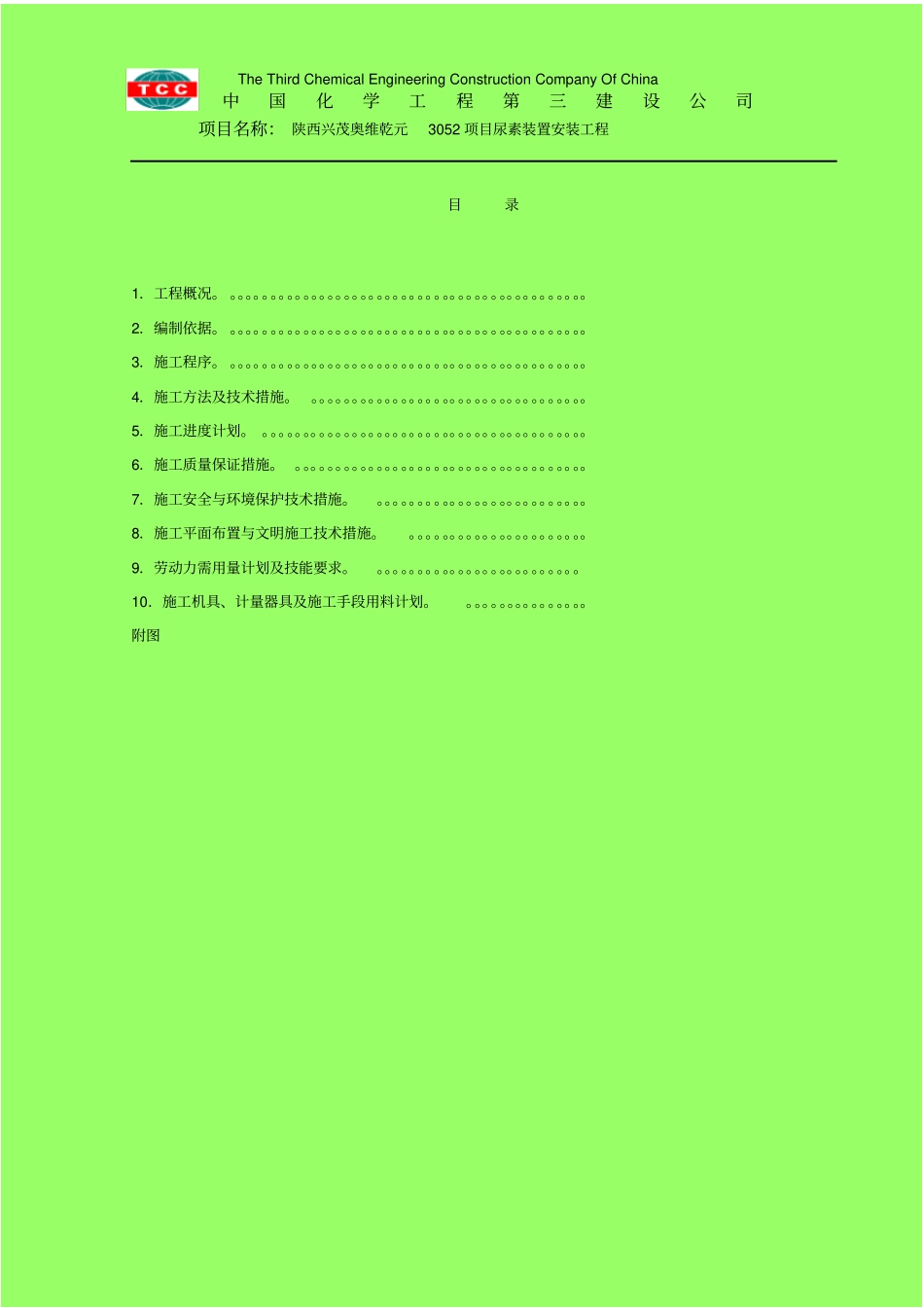

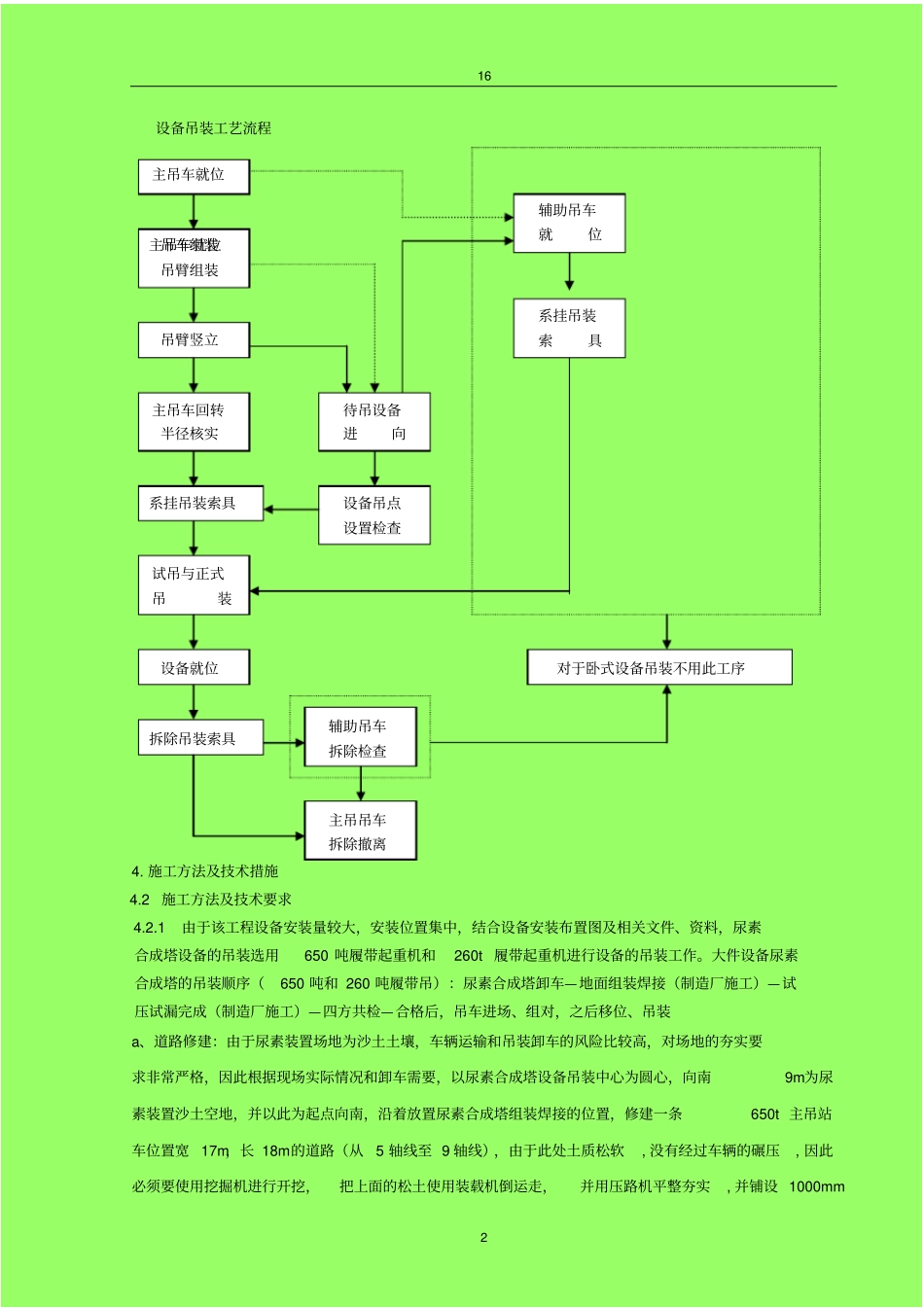

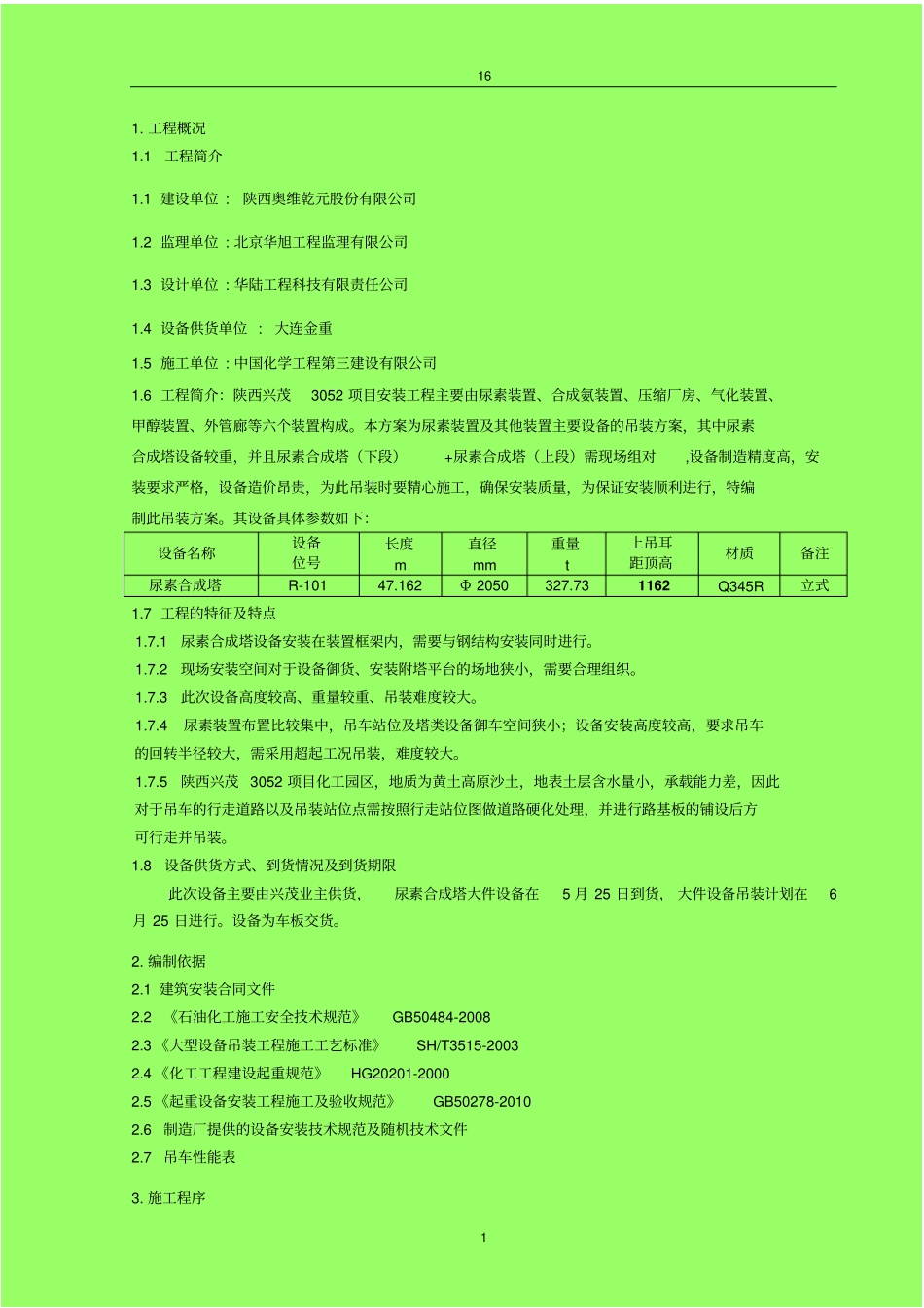

TheThirdChemicalEngineeringConstructionCompanyOfChina中国化学工程第三建设公司项目名称：陕西兴茂奥维乾元3052项目尿素装置安装工程目录1．工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2．编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3．施工程序。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4．施工方法及技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5．施工进度计划。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6．施工质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7．施工安全与环境保护技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。8．施工平面布置与文明施工技术措施。。。。。。。。。。。。。。。。。。。。。。。9．劳动力需用量计划及技能要求。。。。。。。。。。。。。。。。。。。。。。。。。。10．施工机具、计量器具及施工手段用料计划。。。。。。。。。。。。。。。。附图1611.工程概况1.1工程简介1.1建设单位:陕西奥维乾元股份有限公司1.2监理单位:北京华旭工程监理有限公司1.3设计单位:华陆工程科技有限责任公司1.4设备供货单位:大连金重1.5施工单位:中国化学工程第三建设有限公司1.6工程简介：陕西兴茂3052项目安装工程主要由尿素装置、合成氨装置、压缩厂房、气化装置、甲醇装置、外管廊等六个装置构成。本方案为尿素装置及其他装置主要设备的吊装方案，其中尿素合成塔设备较重，并且尿素合成塔（下段）+尿素合成塔（上段）需现场组对,设备制造精度高，安装要求严格，设备造价昂贵，为此吊装时要精心施工，确保安装质量，为保证安装顺利进行，特编制此吊装方案。其设备具体参数如下：设备名称设备位号长度m直径mm重量t上吊耳距顶高材质备注尿素合成塔R-10147.162Φ2050327.731162Q345R立式1.7工程的特征及特点1.7.1尿素合成塔设备安装在装置框架内，需要与钢结构安装同时进行。1.7.2现场安装空间对于设备御货、安装附塔平台的场地狭小，需要合理组织。1.7.3此次设备高度较高、重量较重、吊装难度较大。1.7.4尿素装置布置比较集中，吊车站位及塔类设备御车空间狭小；设备安装高度较高，要求吊车的回转半径较大，需采用超起工况吊装，难度较大。1.7.5陕西兴茂3052项目化工园区，地质为黄土高原沙土，地表土层含水量小，承载能力差，因此对于吊车的行走道路以及吊装站位点需按照行走站位图做道路硬化处理，并进行路基板的铺设后方可行走并吊装。1.8设备供货方式、到货情况及到货期限此次设备主要由兴茂业主供货，尿素合成塔大件设备在5月25日到货，大件设备吊装计划在6月25日进行。设备为车板交货。2.编制依据2.1建筑安装合同文件2.2《石油化工施工安全技术规范》GB50484-20082.3《大型设备吊装工程施工工艺标准》SH/T3515-20032.4《化工工程建设起重规范》HG20201-20002.5《起重设备安装工程施工及验收规范》GB50278-20102.6制造厂提供的设备安装技术规范及随机技术文件2.7吊车性能表3.施工程序162设备吊装工艺流程4.施工方法及技术措施4.2施工方法及技术要求4.2.1由于该工程设备安装量较大，安装位置集中，结合设备安装布置图及相关文件、资料，尿素合成塔设备的吊装选用650吨履带起重机和260t履带起重机进行设备的吊装工作。大件设备尿素合成塔的吊装顺序（650吨和260吨履带吊）：尿素合成塔卸车—地面组装焊接（制造厂施工）—试压试漏完成（制造厂施工）—四方共检—合格后，吊车进场、组对，之后移位、吊装a、道路修建：由于尿素装置场地为沙土土壤，车辆运输和吊装卸车的风险比较高，对场地的夯实要求非常严格，因此根据现场实际情况和卸车需要，以尿素合成塔设备吊装中心为圆心，向南9m为尿素装置沙土空地，并以此为起点向南，沿着放置尿素合成塔组装焊接的位置，修建一条650t主吊站车位置宽17m，长18m的道路（从5轴线至9轴线），...
