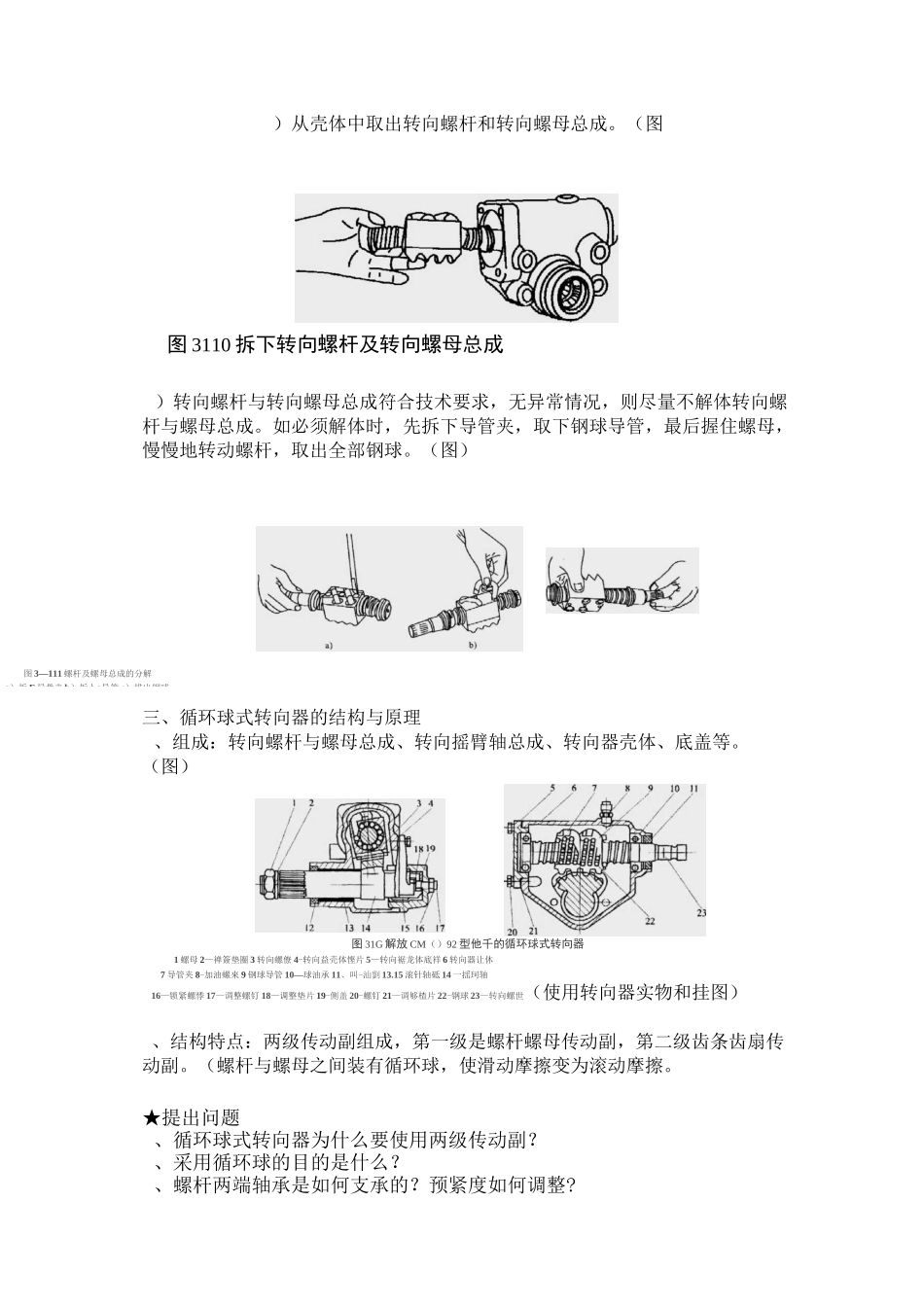

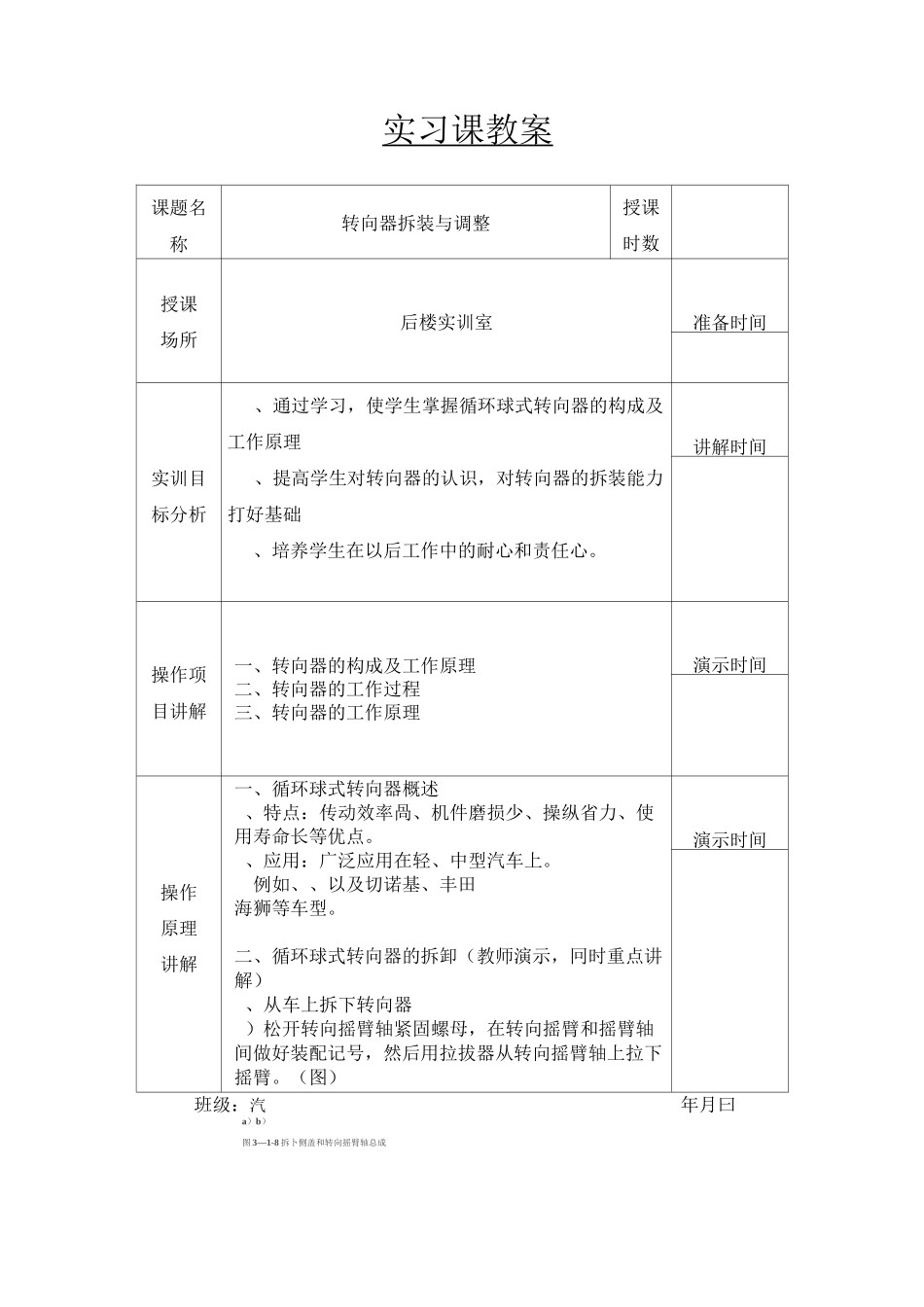

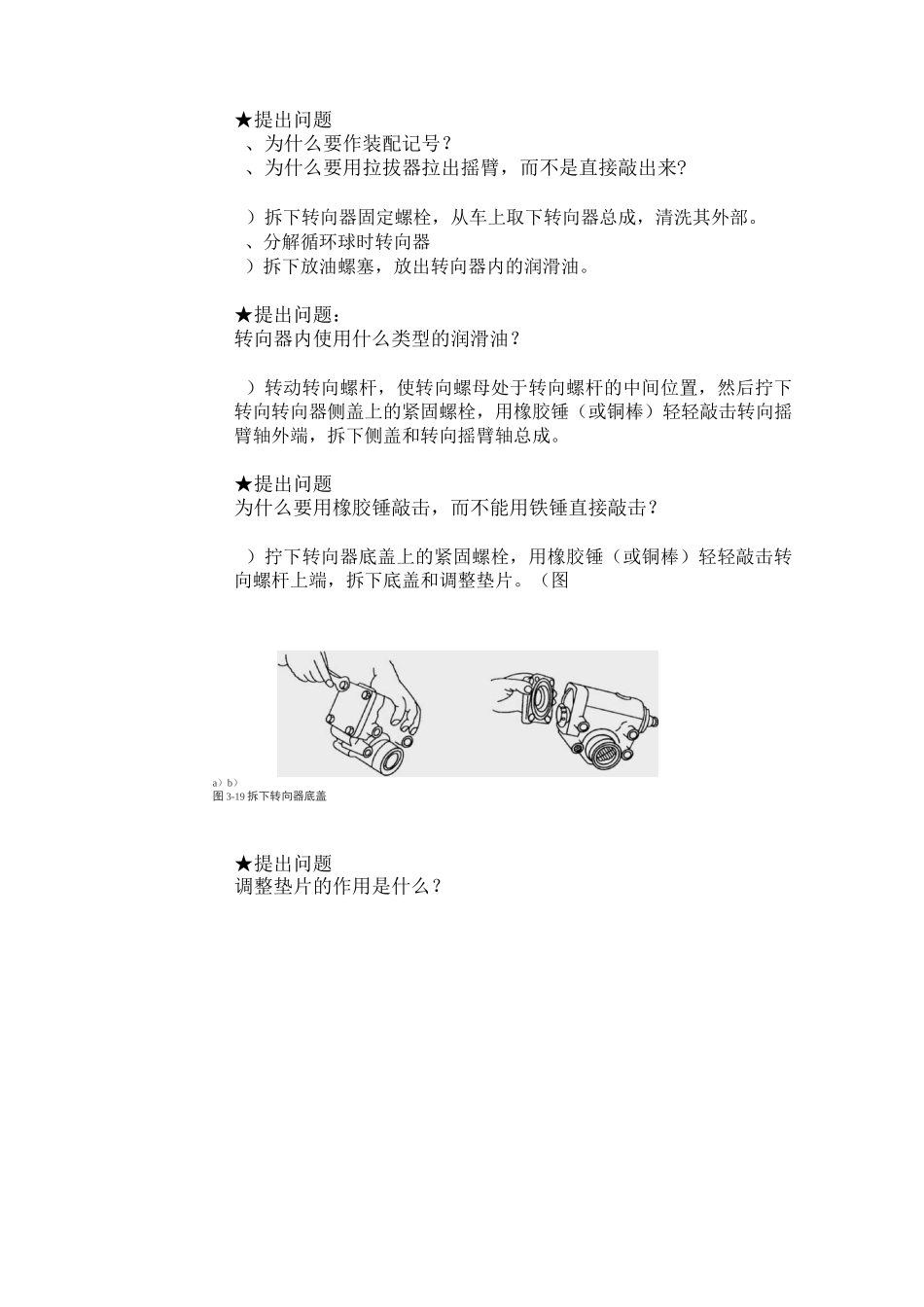

实习课教案课题名称转向器拆装与调整授课时数授课场所后楼实训室准备时间实训目标分析、通过学习，使学生掌握循环球式转向器的构成及工作原理、提高学生对转向器的认识，对转向器的拆装能力打好基础、培养学生在以后工作中的耐心和责任心。讲解时间操作项目讲解一、转向器的构成及工作原理二、转向器的工作过程三、转向器的工作原理演示时间操作原理讲解一、循环球式转向器概述、特点：传动效率咼、机件磨损少、操纵省力、使用寿命长等优点。、应用：广泛应用在轻、中型汽车上。例如、、以及切诺基、丰田海狮等车型。二、循环球式转向器的拆卸（教师演示，冋时重点讲解）、从车上拆下转向器）松开转向摇臂轴紧固螺母，在转向摇臂和摇臂轴间做好装配记号，然后用拉拔器从转向摇臂轴上拉下摇臂。（图）演示时间a）b）图3—1-8拆卜侧盖和转向摇臂轴总成班级：汽年月曰★提出问题、为什么要作装配记号？、为什么要用拉拔器拉出摇臂，而不是直接敲出来?）拆下转向器固定螺栓，从车上取下转向器总成，清洗其外部。、分解循环球时转向器）拆下放油螺塞，放出转向器内的润滑油。★提出问题：转向器内使用什么类型的润滑油？）转动转向螺杆，使转向螺母处于转向螺杆的中间位置，然后拧下转向转向器侧盖上的紧固螺栓，用橡胶锤（或铜棒）轻轻敲击转向摇臂轴外端，拆下侧盖和转向摇臂轴总成。★提出问题为什么要用橡胶锤敲击，而不能用铁锤直接敲击？）拧下转向器底盖上的紧固螺栓，用橡胶锤（或铜棒）轻轻敲击转向螺杆上端，拆下底盖和调整垫片。（图a）b）图3-19拆下转向器底盖★提出问题调整垫片的作用是什么？）从壳体中取出转向螺杆和转向螺母总成。（图图3110拆下转向螺杆及转向螺母总成）转向螺杆与转向螺母总成符合技术要求，无异常情况，则尽量不解体转向螺杆与螺母总成。如必须解体时，先拆下导管夹，取下钢球导管，最后握住螺母，慢慢地转动螺杆，取出全部钢球。（图）三、循环球式转向器的结构与原理、组成：转向螺杆与螺母总成、转向摇臂轴总成、转向器壳体、底盖等。（图）图31G解放CM（）92型他千的循环球式转向器1螺母2—禅簽垫圈3转向螺僚4-转向益売体悭片5—转向裾龙体底祥6转向器让休7导管夹8-加油螺來9钢球导管10—球油承11、叫-汕劉13.15滚针轴砥14一揺珂轴16—锁紧螺悸17—调整螺钉18—调整垫片19-侧盖20-螺钉21—调够楂片22-钢球23—转向螺世（使用转向器实物和挂图）、结构特点：两级传动副组成，第一级是螺杆螺母传动副，第二级齿条齿扇传动副。（螺杆与螺母之间装有循环球，使滑动摩擦变为滚动摩擦。★提出问题、循环球式转向器为什么要使用两级传动副？、采用循环球的目的是什么？、螺杆两端轴承是如何支承的？预紧度如何调整?图3—111螺杆及螺母总成的分解a）拆F导骨夹b）拆卜•导管c）排出钢球、循环球式转向器的工作原理当驾驶员左右转动方向盘时，通过带有万向传动装置的转向柱转动，使转向螺杆转动，循环球在螺旋管状通道内滚动，形成“球流”钢球在管状通道内绕行两周后，流出转向螺母而进入导管的一端，再沿导管经导管的另一端流回螺旋管状通道。故在转向器工作时，两列钢球在各自的封闭管道内循环，而不致脱出。钢球流动的同时，推动螺母沿螺杆前后移动。然后，齿条带动齿扇摆动，使摇臂轴发生转动。最后，通过转向传动机构推动转向轮偏转，实现汽车转向。转向螺杆（转动）f球流（滚动）f转向螺母（轴向移动）f转向摇臂轴（转动）f转向摇臂（摆动）四、循环球式转向器的检修强调：转向系统部件安全性要求非常高，检修中如发现问题一般采用更换元件的方法。、壳体的检修用检视法检查是否有裂纹，如果有裂纹，则需更换、转向摇臂轴的检修摇臂轴不得有裂纹、齿扇不能有剥落和变形、螺杆与螺母总成的检修检查滚道是否磨损严重，循环球是否有剥落、斑点和变形。螺母与螺杆的配合间隙不得大于。超过极限，更换所有钢球。、轴承的检修轴承不得有变形、剥落、碎裂，否则成套更换。、油封的检修检查油封是否老化、损伤，如有则需更换。五、循环球式转向器的装配和调整装配的过程与拆卸的过程相反。、转向螺杆及螺母总成的装复）将转向螺母套在螺杆上，并置于螺杆的...
