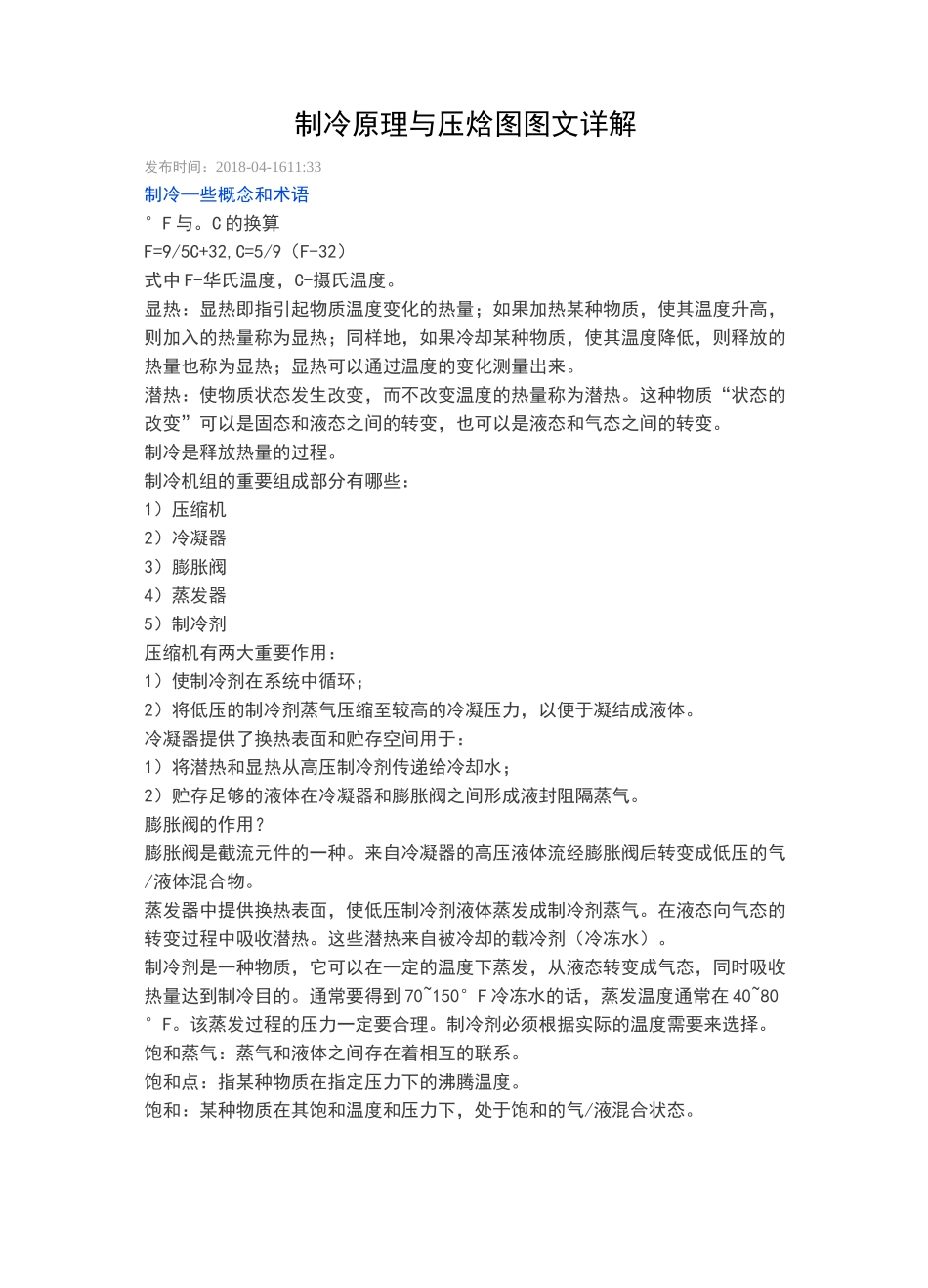

制冷原理与压焓图图文详解发布时间：2018-04-1611:33制冷—些概念和术语°F与。C的换算F=9/5C+32,C=5/9（F-32）式中F-华氏温度，C-摄氏温度。显热：显热即指引起物质温度变化的热量；如果加热某种物质，使其温度升高，则加入的热量称为显热；同样地，如果冷却某种物质，使其温度降低，则释放的热量也称为显热；显热可以通过温度的变化测量出来。潜热：使物质状态发生改变，而不改变温度的热量称为潜热。这种物质“状态的改变”可以是固态和液态之间的转变，也可以是液态和气态之间的转变。制冷是释放热量的过程。制冷机组的重要组成部分有哪些：1）压缩机2）冷凝器3）膨胀阀4）蒸发器5）制冷剂压缩机有两大重要作用：1）使制冷剂在系统中循环；2）将低压的制冷剂蒸气压缩至较高的冷凝压力，以便于凝结成液体。冷凝器提供了换热表面和贮存空间用于：1）将潜热和显热从高压制冷剂传递给冷却水；2）贮存足够的液体在冷凝器和膨胀阀之间形成液封阻隔蒸气。膨胀阀的作用？膨胀阀是截流元件的一种。来自冷凝器的高压液体流经膨胀阀后转变成低压的气/液体混合物。蒸发器中提供换热表面，使低压制冷剂液体蒸发成制冷剂蒸气。在液态向气态的转变过程中吸收潜热。这些潜热来自被冷却的载冷剂（冷冻水）。制冷剂是一种物质，它可以在一定的温度下蒸发，从液态转变成气态，同时吸收热量达到制冷目的。通常要得到70~150°F冷冻水的话，蒸发温度通常在40~80°F。该蒸发过程的压力一定要合理。制冷剂必须根据实际的温度需要来选择。饱和蒸气：蒸气和液体之间存在着相互的联系。饱和点：指某种物质在指定压力下的沸腾温度。饱和：某种物质在其饱和温度和压力下，处于饱和的气/液混合状态。过热：指某种气态物质，其温度高于其饱和温度，高出饱和温度的值即是过热度。过冷:指某种液体温度低于其饱和温度，低于饱和温度的值即是过冷度。高温、高压的制冷剂蒸气排入冷凝器。当高温气体与冷的管壁接触时，它首先释放显热（过热）成为饱和气体。然后，将潜热释放给管内的冷却水之后，气态制冷剂凝结成液体。在冷凝过程中，制冷剂压力保持不变。低温、低压的制冷剂蒸气被压缩机吸入，压缩机将其压缩成高温、高压的制冷剂蒸气。蒸发器split:蒸发器饱和温度与蒸发器出水温度差。蒸发器range:蒸发器进、出水温度差。冷凝器split:冷凝器饱和温度与冷凝器出水温度差。冷凝器range:冷凝器进、出水温差。认识压焓图压力焙压力液混合区压力蒸焙蒸发器蒸发器压压缩机焙冷凝器压力焙力凝焙F力压力9544'压力增加一个过冷器增加了制冷效果压力増加一个过冷器増加一个过冷器制冷效果过冷制冷效果压力过冷制冷效果制冷循环在p-h图上的表示1.过热度意义:防止压缩机液击2.过冷度意义:经过膨胀阀后有气体蒸发为了要在蒸发器内将液体变为气体，要进行过冷却过冷度一般为5°C3.过热度:吸入气体温度-蒸发温度过冷度:冷凝温度-膨胀阀前温度*制冷效果Lkj/kg]＜压網功的热当竜曲[kj/kg]*冷閒負荷CWG-）[kj/kg]冷磁力毎发压・能敦系数CG.0.P）=制淘效果压缢热当制净效-压编机吸入气体比容空调异常运行时的系统状态（过热&潮湿）原因[例）水冷冷却水窣不足冷廉器的污染制冷塔煤交换不良现象随若高压的上升，肚压也有若干上升＜■使用毛细管的扒器，有时低压会胡显上升,遗种场合下，过热度娈小。療放气博谧廈也会变得相当高-压熠图上的制冷循环压2•低压降低过热压缩原因（W制净剂不足〔气体泄漏）过蕊器堵塞膨肢阀或毛细管堵塞畴联阀工柞不艮现象由于这种场合下制冷剂的循环珮减少，因此随若蒸岌热昂的减少，冷讎热昂也减少.卷凝温度〔JS力J也有若干下隆*呱入气体的温度上升，比容増大G排放勺体的墨度也相当程度地提高*.撕岂昭1固过冷却度在制冷剖不足的场合下睦怔，在其世堵塞的场合下则増六“汽呻山為3•低压降低湿压缩原因（例］风呈不足冷水量不足蒸岌器前污染和冷贡荷的减少现象由于这种场合T对蒸发器的热员荷减少了.因此随若蒸岌温摩（压力｝的障低.冷尊誣（JS力）也有若干下睦=其于吸入气依对于使用斶胀阀的现器，会产生湿烝汽同炸典蒸汽思僖哼现鱼亦噩綁用毛细管的机器则形成湿空=4两咅的比体积均瞻大.；•3、,4•低压上升...
