探究凸透镜成像原理VIP免费

探究凸透镜成像原理_第1页
1/15
探究凸透镜成像原理_第2页
2/15
探究凸透镜成像原理_第3页
3/15

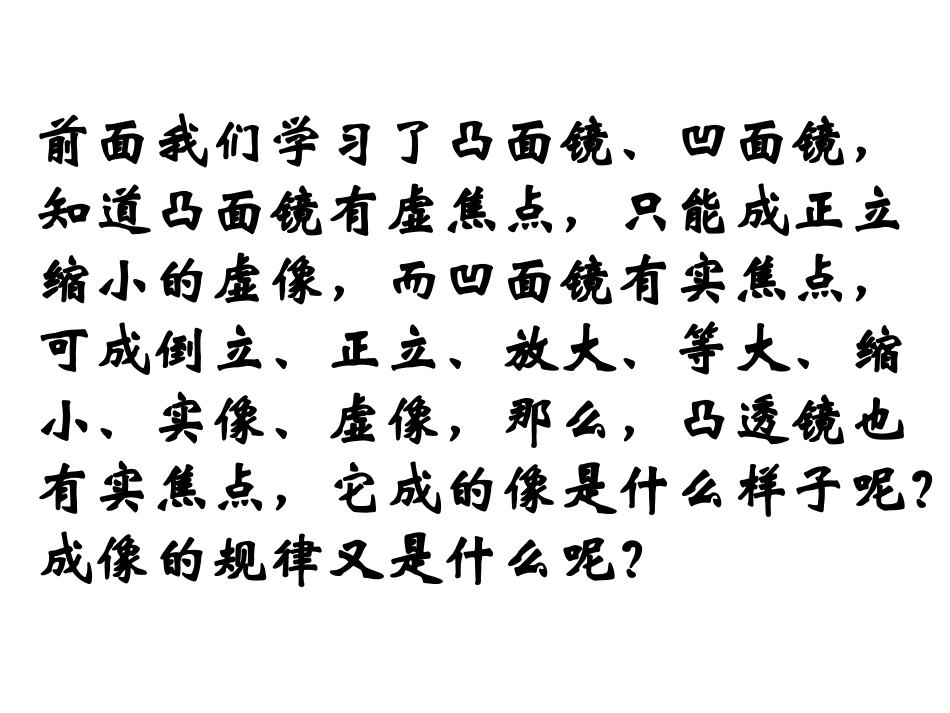

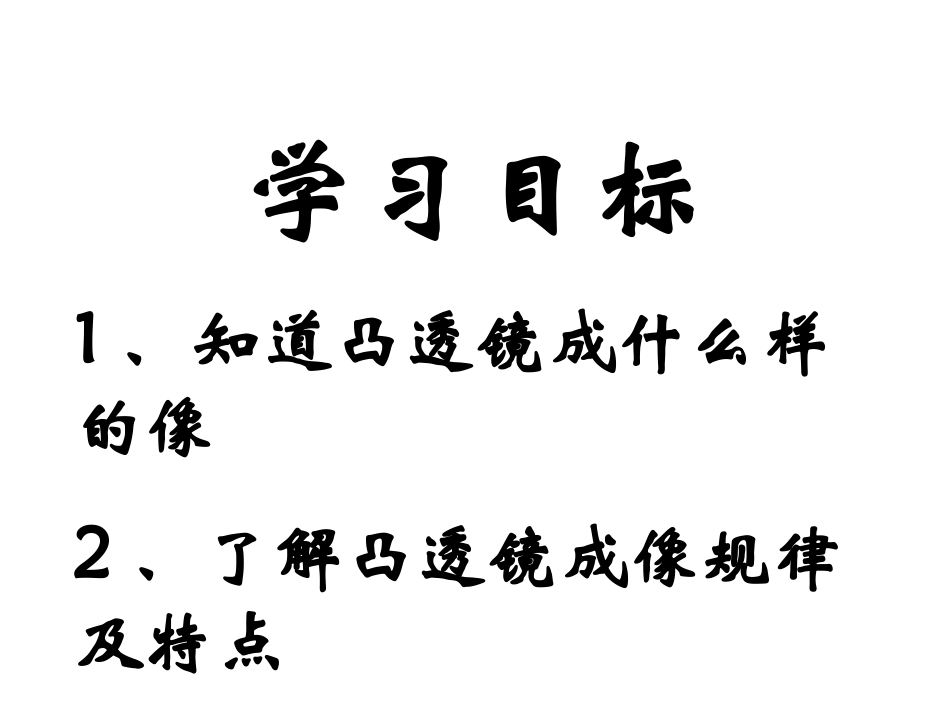

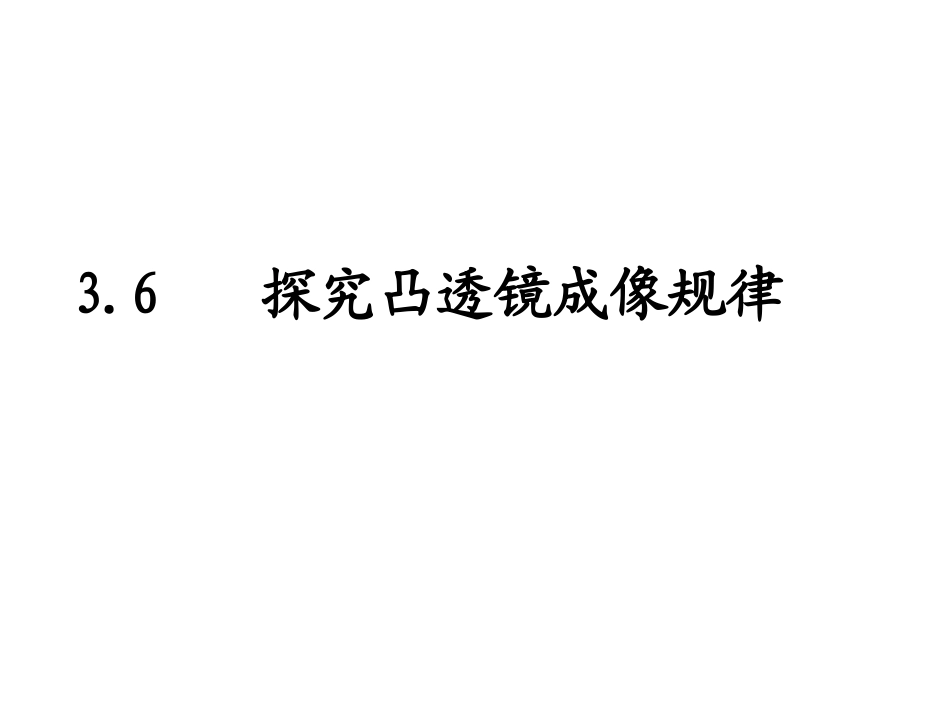

3.6探究凸透镜成像规律学习目标1、知道凸透镜成什么样的像2、了解凸透镜成像规律及特点前面我们学习了凸面镜、凹面镜,知道凸面镜有虚焦点,只能成正立缩小的虚像,而凹面镜有实焦点,可成倒立、正立、放大、等大、缩小、实像、虚像,那么,凸透镜也有实焦点,它成的像是什么样子呢?成像的规律又是什么呢?实验器材:光具座、蜡烛、凸透镜(f=10cm)、火柴、光屏实验步骤:1、将蜡烛、凸透镜、光屏依次安装在光具座上;2、点燃蜡烛,调节凸透镜和光屏的高度,使烛焰、凸透镜和光屏三者的中心在同一高度;(为了使清晰的像可以成在光屏的中心)3、将蜡烛放在距凸透镜30cm处,来回移动光屏,直到光屏上出现一个清晰的烛焰像,观察像的正倒、大小、虚实,并测出像到凸透镜的距离,将观察到的现象和所测得的数据记录在表格中;4、将蜡烛放在距凸透镜25cm,20cm,15cm,12cm,10cm,5cm处,移动光屏,观察、测量,将结果分别记录在表格中(注意:当物距小于一倍焦距时,应移去光屏,直接用眼睛透过凸透镜观察烛焰,可以看到烛焰正立放大的虚像)探究凸透镜成像的规律.mpg物距(cm)像距(cm)像的大小像的正倒像的虚实物像位置3014缩小倒立实像透镜两侧2516缩小倒立实像透镜两侧2020等大倒立实像透镜两侧1529放大倒立实像透镜两侧1230放大倒立实像透镜两侧10不成像5放大正立虚像透镜同侧表格一凸透镜成像实验数据及现象(f=10cm)倒立的含义:跟日常生活中的倒立不同,成像中的倒立指像的上下位置与物的上下位置颠倒,像的倒立是相对于物体而言的,特别需要注意的是:凸透镜成像中的倒立不仅要理解成上下颠倒,由于凸透镜成像的对称性,像还会左右相反。物距像距像的大小像的正倒像的虚实物像位置应用U>2ff2f放大倒立实透镜两侧幻灯机投影仪U=f不成像Uu放大正立虚透镜同侧放大镜表格二凸透镜成像规律凸透镜成像.swf注意:1、成像的特征由焦距、物距之间的关系决定的;2、【一倍分虚实】物体在一倍焦距处不成像,在一倍焦距内成虚像,一倍焦距外成实像【二倍分大小】物体在二倍焦距处成等大的实像,二倍焦距内成放大的像,二倍焦距外成缩小的像3、当物体远离透镜时,像怎样移动,像大小怎么变化?(靠近,像变小)4、当物体靠近透镜时,像怎样移动,像大小怎么变化?(远离,像变大;)物距变大,像距变小,像变小;物距变小,像距变大,像变大。像与物移动方向相同5、若透镜上有个小黑点(小虫),这个小黑点的像会成在光屏上吗?不会呈现在光屏上,因为透镜上的小黑点在一倍焦距内,成的是虚像,所以不会呈现在光屏上6、若透镜向上移,光屏上的像往哪移?(往上移)若物体向上移,光屏上像往哪移?(往下移)7、捂住一半透镜,像还会完整吗?有什么变化?会完整,因为有一半光没有透过,所以像会变暗凸透镜的应用----放大镜并不是所有的凸透镜都可以当放大镜的,只有焦距短的凸透镜才可以当放大镜,而且焦距越短,放大倍数越大。1、在装满水的圆玻璃杯的对面,我们可以看到东西变大了。2、酒瓶标签后面有生产日期,通过酒瓶可看到放大的日期,这说明酒瓶起到一个放大镜的作用。3、在玻璃上滴一滴水,则通过水看字,会发现字变大了水滴相当于放大镜在“探究凸透镜成像规律”的实验中,若怎么移动光屏都找不到清晰的像,可能有哪些原因?1、可能是因为烛焰、凸透镜、光屏三者中心不在同一高度;2、可能是蜡烛位于凸透镜一倍焦距之内;3、可能是蜡烛位于凸透镜一倍焦距处;三影:立竿见影--光的直线传播水中倒影--光的反射电影--光的折射三像:小孔成像--光的直线传播平面镜成像-光的反射凸透镜成像-光的折射虚像都是放大吗?凸透镜成的虚像是放大的凸面镜成的虚像是缩小的平面镜成的虚像是等大的1、当蜡烛距凸透镜15cm时,在光屏上得到一个倒立、放大的实像,则该凸透镜的焦距可能为()A、7cmB、10cmC、15cmD、20cm2、在研究凸透镜成像规律时,把蜡烛放到凸透镜前20cm处,光屏上可出现倒立、等大的实像,若把蜡烛向凸透镜移近5cm,移动光屏可接收到像。3、当物体距凸透镜8cm时,在透镜另一侧光屏上成一清晰放...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

探究凸透镜成像原理
