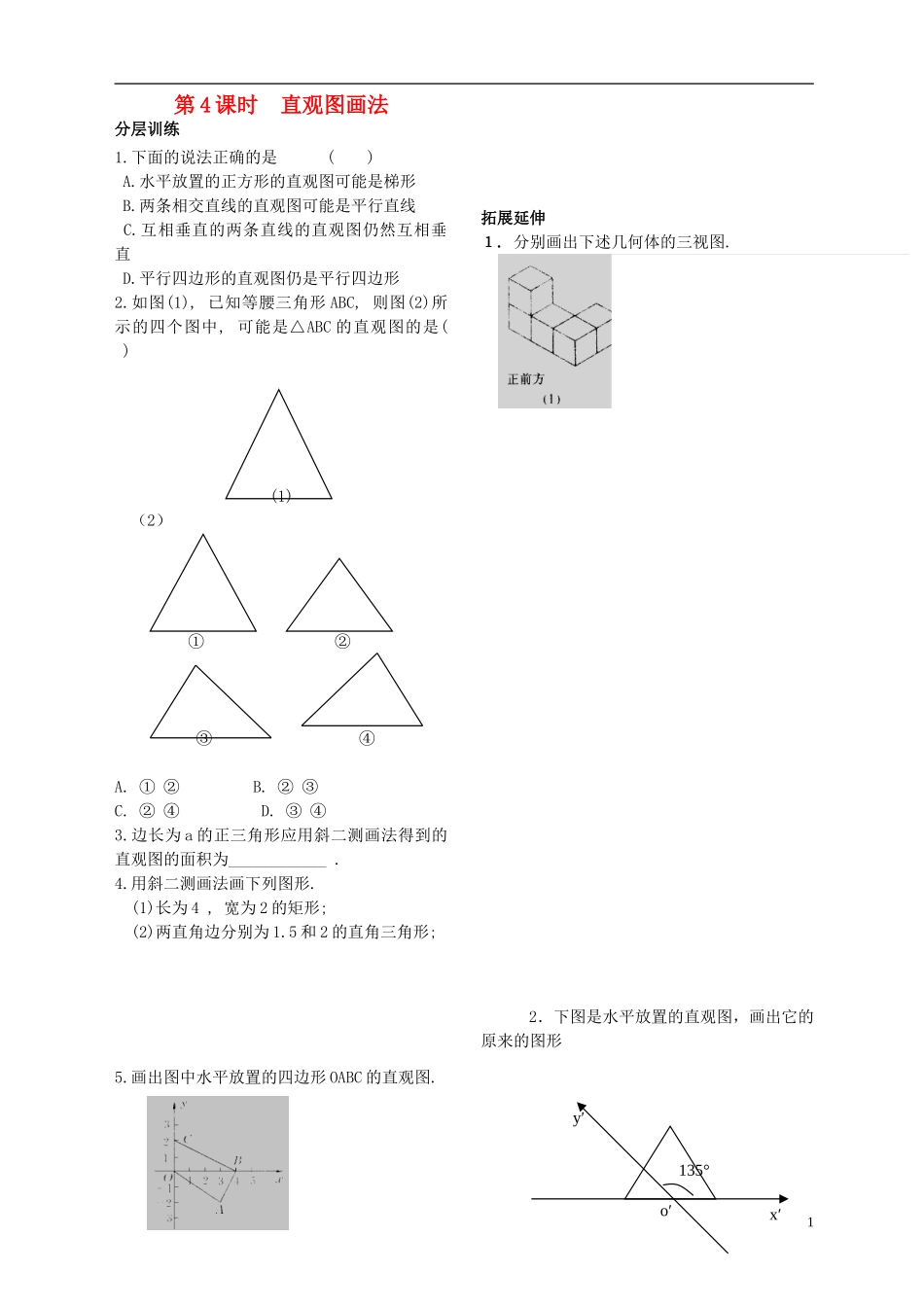

第4课时直观图画法分层训练1.下面的说法正确的是()A.水平放置的正方形的直观图可能是梯形B.两条相交直线的直观图可能是平行直线C.互相垂直的两条直线的直观图仍然互相垂直D.平行四边形的直观图仍是平行四边形2.如图(1),已知等腰三角形ABC,则图(2)所示的四个图中,可能是△ABC的直观图的是()(1)（2）①②③④A.①②B.②③C.②④D.③④3.边长为a的正三角形应用斜二测画法得到的直观图的面积为____________.4.用斜二测画法画下列图形.(1)长为4,宽为2的矩形;(2)两直角边分别为1.5和2的直角三角形;5.画出图中水平放置的四边形OABC的直观图.拓展延伸１.分别画出下述几何体的三视图.2．下图是水平放置的直观图，画出它的原来的图形1x′y′o′135°第4课时直观图画法1．D2．D3．4．略5．略6．略7．略本节学习疑点：学生质疑教师释疑2
