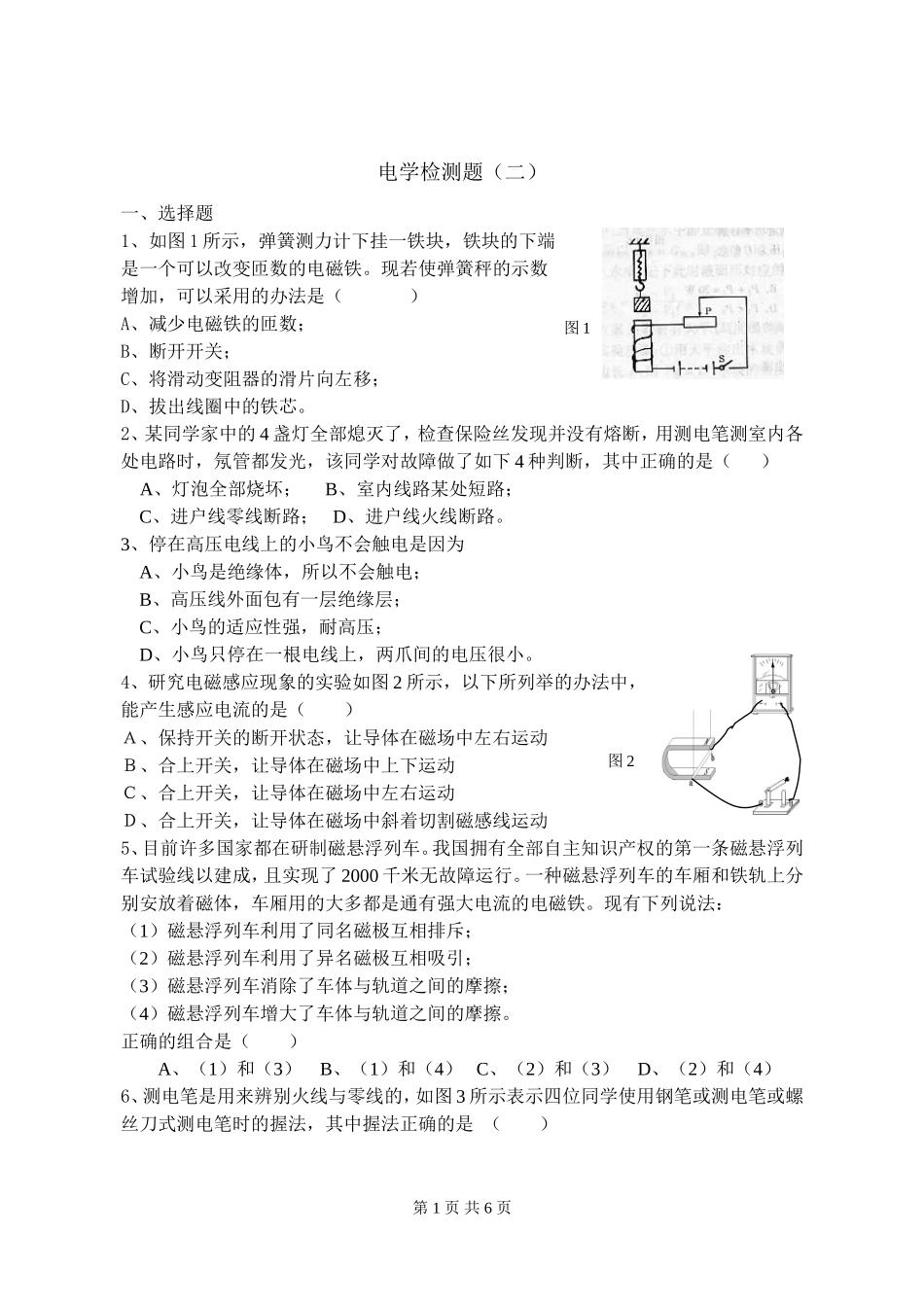

电学检测题（二）一、选择题1、如图1所示，弹簧测力计下挂一铁块，铁块的下端是一个可以改变匝数的电磁铁。现若使弹簧秤的示数增加，可以采用的办法是（）A、减少电磁铁的匝数；B、断开开关；C、将滑动变阻器的滑片向左移；D、拔出线圈中的铁芯。2、某同学家中的4盏灯全部熄灭了，检查保险丝发现并没有熔断，用测电笔测室内各处电路时，氖管都发光，该同学对故障做了如下4种判断，其中正确的是（）A、灯泡全部烧坏；B、室内线路某处短路；C、进户线零线断路；D、进户线火线断路。3、停在高压电线上的小鸟不会触电是因为A、小鸟是绝缘体，所以不会触电；B、高压线外面包有一层绝缘层；C、小鸟的适应性强，耐高压；D、小鸟只停在一根电线上，两爪间的电压很小。4、研究电磁感应现象的实验如图2所示，以下所列举的办法中，能产生感应电流的是（）Ａ、保持开关的断开状态，让导体在磁场中左右运动Ｂ、合上开关，让导体在磁场中上下运动Ｃ、合上开关，让导体在磁场中左右运动Ｄ、合上开关，让导体在磁场中斜着切割磁感线运动5、目前许多国家都在研制磁悬浮列车。我国拥有全部自主知识产权的第一条磁悬浮列车试验线以建成，且实现了2000千米无故障运行。一种磁悬浮列车的车厢和铁轨上分别安放着磁体，车厢用的大多都是通有强大电流的电磁铁。现有下列说法：（1）磁悬浮列车利用了同名磁极互相排斥；（2）磁悬浮列车利用了异名磁极互相吸引；（3）磁悬浮列车消除了车体与轨道之间的摩擦；（4）磁悬浮列车增大了车体与轨道之间的摩擦。正确的组合是（）A、（1）和（3）B、（1）和（4）C、（2）和（3）D、（2）和（4）6、测电笔是用来辨别火线与零线的，如图3所示表示四位同学使用钢笔或测电笔或螺丝刀式测电笔时的握法，其中握法正确的是（）第1页共6页图1图2图37、根据作用效果相同的原理，作用在同一物体上的两个力，我们可以用一个合力来代替它，这种“等效方法”是物理学中常用的研究方法之一，它可以将研究的问题简单化，以下几种情况中属于“等效方法”的是（）A、在研究磁现象时，用磁感线来描述看不见摸不着的磁场B、在研究电现象时，用电流产生的效应来研究看不见摸不着的电流C、两个电阻并联时，可以用并联的总电阻来代替两个电阻D、在研究电流的变化规律时，用水压和水流来类比电压和电流8、用电磁继电器来操纵高电压、强电流的开关，其主要作用是（）A、节约用电B、操作简单C、保护用电器D、避免危险9、某单位照明电路的总电阻的大小变化情况是（）A、开一只灯时，电路中电阻最小B、所有电灯都开时，电路中电阻最小C、所有电灯都开时，电阻最大D、不开灯时，电阻为零10、如图4所示，电源电压不变，闭合开关S后，滑动变阻器中的滑片P从左端向右端滑动过程中，下列情况正解的是（）A.电流表示数减小，电压表示数增大B.电流表示数增大，电压表示数减小C.通过电阻R2的电流强度增大D.电阻R1消耗的功率减小二、实验题11、某同学用如图5所示的装置研究电流通过导体产生的热量与导体电阻大小的关系，图中两个烧瓶内盛有质量和温度均相等的煤油，温度计显示煤油的温度，两瓶煤油中均浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。实验时，该同学想把两段金属丝串联接入电路。（1）请用笔画线代替导线，帮他完成电路；（2）这样连接的目的是____________________________;（3）实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明____________________________________。12、如图6所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个。现要求开关控制电灯，灯与插座并联。请按要求将各元件连入电路，要符合安全用电的原则，第2页共6页图4又能够正常照明，连线不交叉。13、有两个完全相同的磁铁，在不同的磁极上吸引两只铁钉，如图7所示。如果将两磁铁靠近，直至两个磁极相接触，猜测一下会有什么现象发生？，并分析产生有关现象的原因。三、简答题14、下表是李丽同学家新买来的洗衣机的铭牌：额定电压220V额定频率50Ｈｚ额定容量5ｋｇ净重72ｋｇ机身尺寸600×560×850洗涤功率350Ｗ加热温度30～60℃最大...
