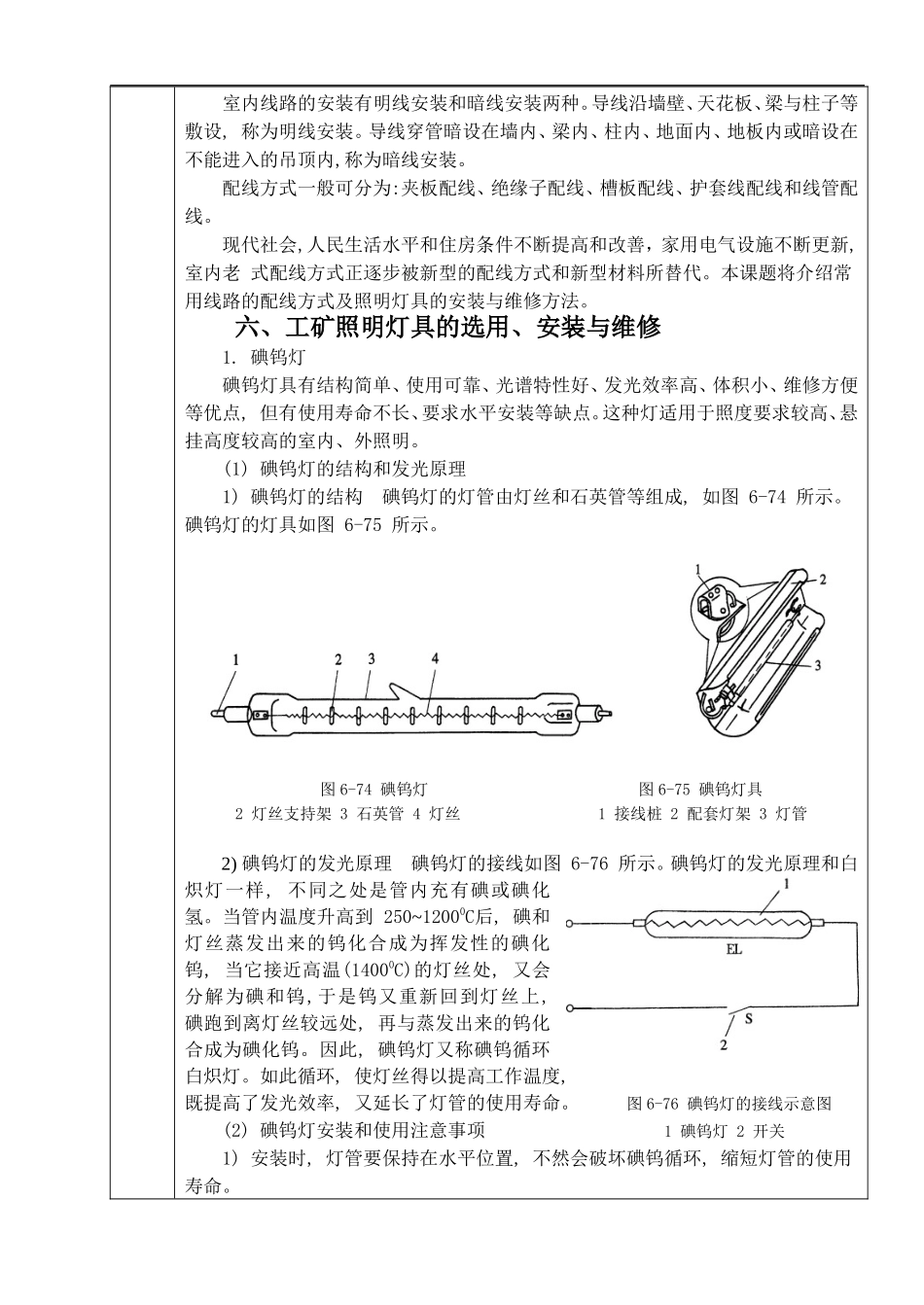

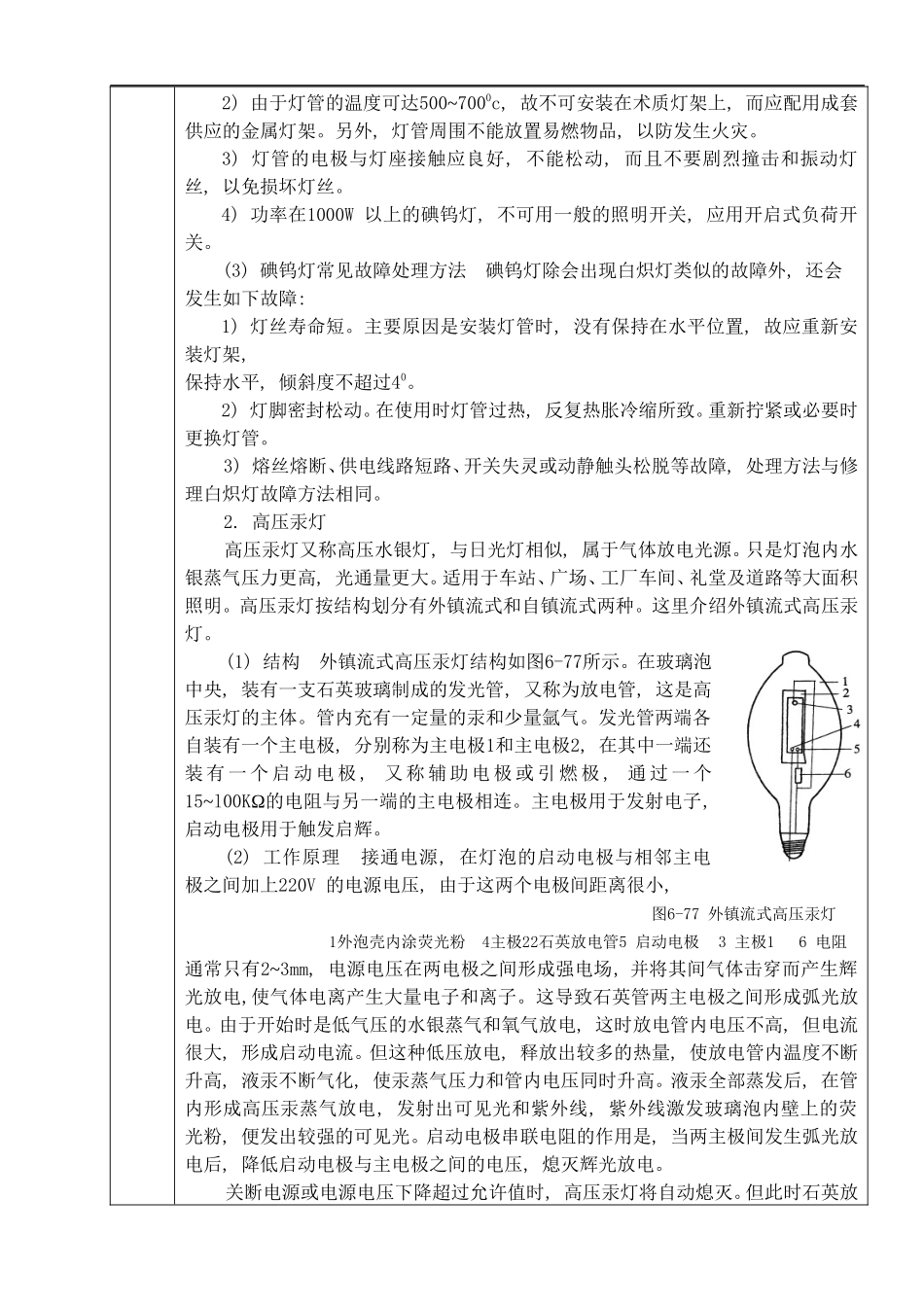

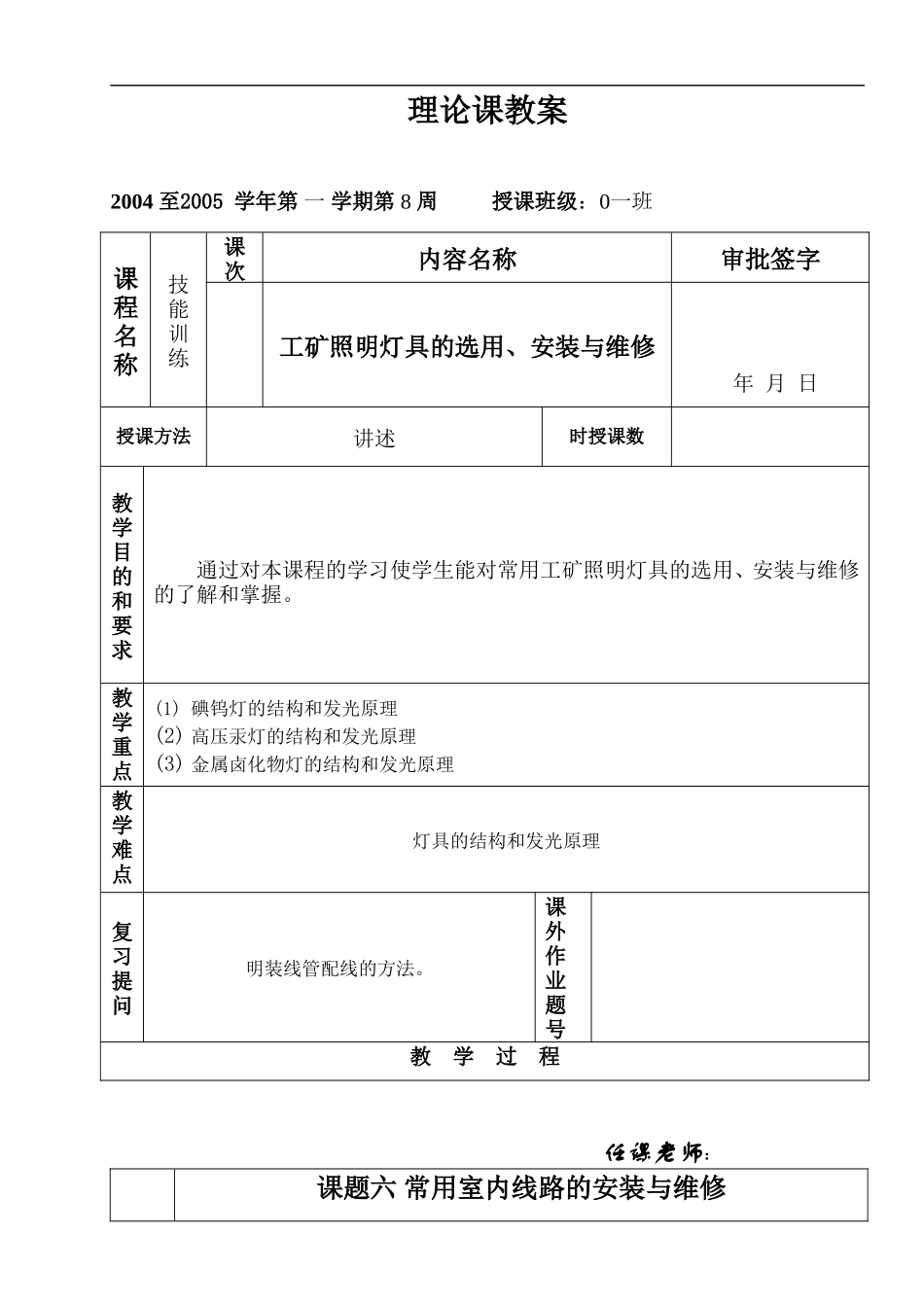

理论课教案2004至2005学年第一学期第8周授课班级：0一班任课老师：课题六常用室内线路的安装与维修课程名称技能训练课次内容名称审批签字工矿照明灯具的选用、安装与维修年月日授课方法讲述时授课数教学目的和要求通过对本课程的学习使学生能对常用工矿照明灯具的选用、安装与维修的了解和掌握。教学重点(1)碘钨灯的结构和发光原理(2)高压汞灯的结构和发光原理(3)金属卤化物灯的结构和发光原理教学难点灯具的结构和发光原理复习提问明装线管配线的方法。课外作业题号教学过程室内线路的安装有明线安装和暗线安装两种。导线沿墙壁、天花板、梁与柱子等敷设,称为明线安装。导线穿管暗设在墙内、梁内、柱内、地面内、地板内或暗设在不能进入的吊顶内,称为暗线安装。配线方式一般可分为:夹板配线、绝缘子配线、槽板配线、护套线配线和线管配线。现代社会,人民生活水平和住房条件不断提高和改善，家用电气设施不断更新,室内老式配线方式正逐步被新型的配线方式和新型材料所替代。本课题将介绍常用线路的配线方式及照明灯具的安装与维修方法。六、工矿照明灯具的选用、安装与维修1.碘钨灯碘钨灯具有结构简单、使用可靠、光谱特性好、发光效率高、体积小、维修方便等优点,但有使用寿命不长、要求水平安装等缺点。这种灯适用于照度要求较高、悬挂高度较高的室内、外照明。(1)碘钨灯的结构和发光原理1)碘钨灯的结构碘钨灯的灯管由灯丝和石英管等组成,如图6-74所示。碘钨灯的灯具如图6-75所示。图6-74碘钨灯图6-75碘钨灯具2灯丝支持架3石英管4灯丝1接线桩2配套灯架3灯管2)碘钨灯的发光原理碘钨灯的接线如图6-76所示。碘钨灯的发光原理和白炽灯一样,不同之处是管内充有碘或碘化氢。当管内温度升高到250~12000C后,碘和灯丝蒸发出来的钨化合成为挥发性的碘化钨,当它接近高温(14000C)的灯丝处,又会分解为碘和钨,于是钨又重新回到灯丝上,碘跑到离灯丝较远处,再与蒸发出来的钨化合成为碘化钨。因此,碘钨灯又称碘钨循环白炽灯。如此循环,使灯丝得以提高工作温度,既提高了发光效率,又延长了灯管的使用寿命。图6-76碘钨灯的接线示意图(2)碘钨灯安装和使用注意事项1碘钨灯2开关1)安装时,灯管要保持在水平位置,不然会破坏碘钨循环,缩短灯管的使用寿命。2)由于灯管的温度可达500~7000c,故不可安装在术质灯架上,而应配用成套供应的金属灯架。另外,灯管周围不能放置易燃物品,以防发生火灾。3)灯管的电极与灯座接触应良好,不能松动,而且不要剧烈撞击和振动灯丝,以免损坏灯丝。4)功率在1000W以上的碘钨灯,不可用一般的照明开关,应用开启式负荷开关。(3)碘钨灯常见故障处理方法碘钨灯除会出现白炽灯类似的故障外,还会发生如下故障:1)灯丝寿命短。主要原因是安装灯管时,没有保持在水平位置,故应重新安装灯架,保持水平,倾斜度不超过40。2)灯脚密封松动。在使用时灯管过热,反复热胀冷缩所致。重新拧紧或必要时更换灯管。3)熔丝熔断、供电线路短路、开关失灵或动静触头松脱等故障,处理方法与修理白炽灯故障方法相同。2.高压汞灯高压汞灯又称高压水银灯,与日光灯相似,属于气体放电光源。只是灯泡内水银蒸气压力更高,光通量更大。适用于车站、广场、工厂车间、礼堂及道路等大面积照明。高压汞灯按结构划分有外镇流式和自镇流式两种。这里介绍外镇流式高压汞灯。(1)结构外镇流式高压汞灯结构如图6-77所示。在玻璃泡中央,装有一支石英玻璃制成的发光管,又称为放电管,这是高压汞灯的主体。管内充有一定量的汞和少量氩气。发光管两端各自装有一个主电极,分别称为主电极1和主电极2,在其中一端还装有一个启动电极,又称辅助电极或引燃极,通过一个15~l00KΩ的电阻与另一端的主电极相连。主电极用于发射电子,启动电极用于触发启辉。(2)工作原理接通电源,在灯泡的启动电极与相邻主电极之间加上220V的电源电压,由于这两个电极间距离很小,图6-77外镇流式高压汞灯1外泡壳内涂荧光粉4主极22石英放电管5启动电极3主极16电阻通常只有2~3mm,电源电压在两电极之间形成强电场,并将其间气体击穿而产生辉光放电,使气体电离产生大量电子和离子。这导致石英管两主电极之间形成弧光放电。由于开始时是低气压的水银蒸气和氧气放电,这时放电管内...
