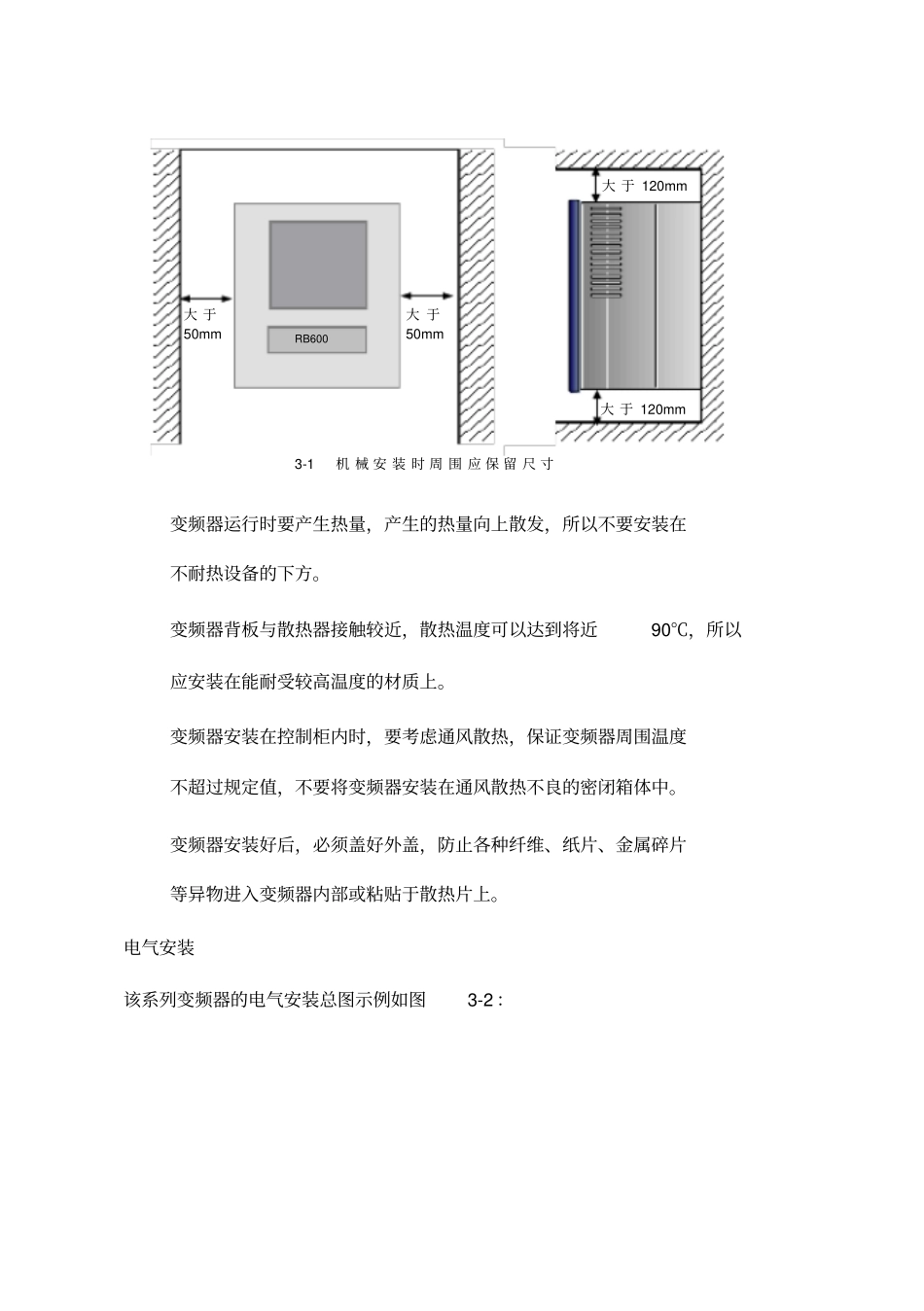

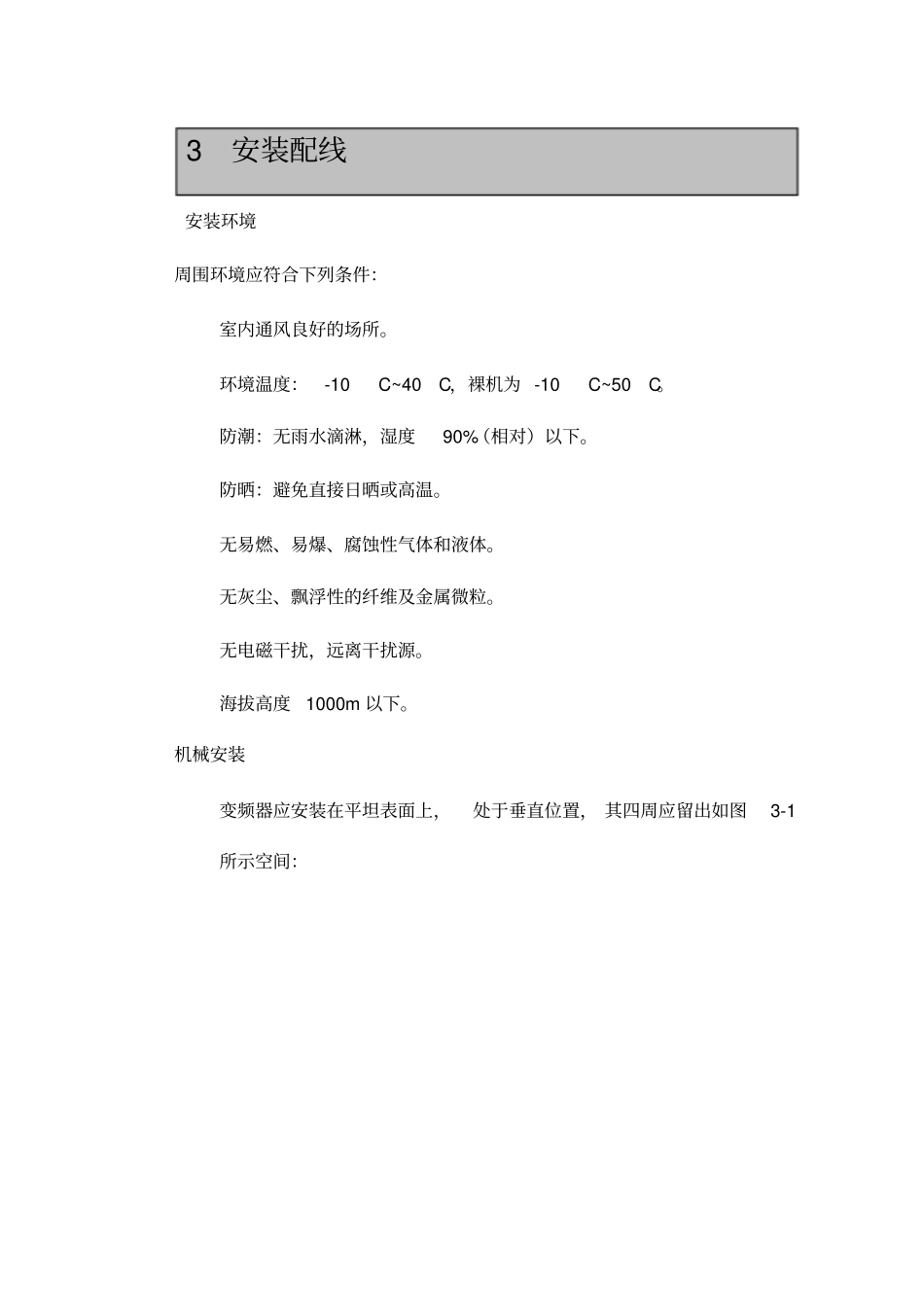

3安装配线安装环境周围环境应符合下列条件：室内通风良好的场所。环境温度：-10C~40C，裸机为-10C~50C。防潮：无雨水滴淋，湿度90%（相对）以下。防晒：避免直接日晒或高温。无易燃、易爆、腐蚀性气体和液体。无灰尘、飘浮性的纤维及金属微粒。无电磁干扰，远离干扰源。海拔高度1000m以下。机械安装变频器应安装在平坦表面上，处于垂直位置，其四周应留出如图3-1所示空间：变频器运行时要产生热量，产生的热量向上散发，所以不要安装在不耐热设备的下方。变频器背板与散热器接触较近，散热温度可以达到将近90℃，所以应安装在能耐受较高温度的材质上。变频器安装在控制柜内时，要考虑通风散热，保证变频器周围温度不超过规定值，不要将变频器安装在通风散热不良的密闭箱体中。变频器安装好后，必须盖好外盖，防止各种纤维、纸片、金属碎片等异物进入变频器内部或粘贴于散热片上。电气安装该系列变频器的电气安装总图示例如图3-2：RB600大于120mm大于120mm大于50mm大于50mm3-1机械安装时周围应保留尺寸RSTRST三相输入电源熔断器接触器滤波器变频器UVW交流电机3-2电气安装总图注意！输入电源相数、电压应与变频器铭牌规定的电源相数和额定电压值相符，并且只能接在R、S、T端子上。在变频器的电源侧，需配备电路保护用断路器或带漏电保护的断路器。否则可能发生火警。变频器输出端子U、V、W应按相序接至三相电动机，如电动机旋转反向不对，可交换U、V、W中任意两相的接线。在变频器U、V、W输出端不可加装进相电容或阻容吸收装置；在变频器与电机之间不可加装电磁接触器。输出端子U、V、W绝对不可接至交流电源，否则可能造成设备损坏。变频器接通电源时，即使处于停止状态，变频器端子仍带电，不能接触。拆换电机时，应先切断变频器输入电源。必须在确认电源断开后，方可切换电机或进行工频电源的切换。当载波频率小于4kHz时,变频器与电机间最大距离应在50米以内，当载波频率大于4kHz时，应适当减少此距离，此接线最好敷设于金属管内。在接线长度大于30米时，应将接线线规选大一档(见表3-1)。其它规格所需线规及外围设备依其额定电流按比例推算，并选择接近的规格使用。为防止意外事故发生，接地端子E（）必须可靠接地，接地线不可与其它设备的接地线共用，线规应大于相应线规的一半。所有引线必须与端子充分紧固，所有引线的耐压必须与变频器的电压等级相符。主回路引线应采用电缆线或铜排。使用电缆线时，必须使用相应截面的接线片冷压或焊接好后再实施配线。当使用电磁接触器和继电器距变频器较近时，为尽量减少电磁干扰的影响，应考虑加装浪涌吸收装置。浪涌抑制器应并联在继电器线圈两端。过载继电器的调整与电机极数及需要使用的频段有关，调整时请务必注意。变频器加装外围设备（制动单元、滤波器、电抗器等），应首先用1000V兆欧表测量该外设对地绝缘电阻，保证不低于4M。380V级主回路配线及配线所需配套的外围设备可参考下表。规格适用电机kW线规mm2主回路端子螺钉无熔丝空气断路器MCCB电磁接触器MC过载继电器RT调整值AAARB600-3R75GB1010RB600-31R5GB4RB600-32R2GB46RB600-3004GB1520RB600-35R5GB630RB600-37R5GB17RB600-3011GB1110503524RB600-3015G15M56032RB600-3018G16755038RB600-3022G22M610045RB600-3030G30251258060RB600-3037G37M875RB600-3045G453515010089RB600-3055G55175180108RB600-3075G7560225144RB600-3093G93M10350250172RB600-3110G11090202RB600-3132G132400400240RB600-3160G160120M12500290RB600-3200G200180600600362RB600-3220G220240415RB600-3250G250270M16800470RB600-3280G280530表3-1主回路配线及所需外围设备标准接线图■75kW及以下标准品3-375KW以下标准接线图VVAMY1三路多功能输出Y2Y3COMFMRST10V24VVSISGND辅助直流电源模拟输入频率设定电位器MCCBMC三相电源外接制动单元X1X2X3X4X5X6X7X8COM可编程控制信号0~20mA0~10V1K2W1*2*3*故障继电器输出端子RBRARC电动机接地WUVEM内置制动电阻外接制动电阻B485+485-(RS485)PGA+PGA-脉冲反馈0～10V直流电压表＋说明1*：加装MC主要用于防止故障再启动或掉电再启动。故障输出之RB端子应接入MC的控制回...
